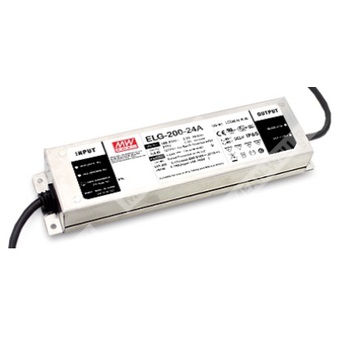

ELG-200-12DA - AC/DC драйвер светодиодов постоянного напряжения с режимом ограничения тока и интерфейсом DALI.
Расшифровка партномера
| ELG |
Серия LED драйверов MEAN WELL |
| 200 |
Номинальный класс мощности серии: 144–200 Вт (для 12 В модели: 192 Вт при 100–305 VAC) |
| 12 |
Номинальное выходное напряжение: 12 В |
| DA |
Исполнение с управлением по DALI (первичная сторона), степень защиты IP67 |
Назначение и общие сведения
ELG-200-12DA — герметичный безвентиляторный AC/DC драйвер для светодиодных систем, поддерживающий комбинированный выходной режим постоянного напряжения (CV) и постоянного тока (CC). Допускает эксплуатацию в широком диапазоне входного напряжения и температур, имеет активный корректор коэффициента мощности (PFC), защиты от КЗ/перегрева/перенапряжения и интерфейс DALI.
Ключевые особенности
- Выход: режим постоянного напряжения с областью постоянного тока (CV+CC).
- Металлический корпус, функциональное заземление корпуса.
- Встроенная активная PFC.
- Потребление без нагрузки: <0,5 Вт (для Blank / A / Dx / D-Type).
- Степень защиты: IP67 (для DA исполнения).
- Безвентиляторное охлаждение (свободная конвекция).
- DALI: соответствие IEC62386-101, 102 (207 — по запросу), для DA типа.
Применения
- Уличное светодиодное освещение
- Архитектурная подсветка
- Освещение промышленных/складских зон (bay lighting)
- Прожекторное освещение (floodlighting)
- Исполнение «HL» для применения в опасных (классифицированных) зонах Class I, Division 2 (указано для серии)
Входные параметры
| Диапазон входного напряжения |
100–305 VAC; 142–431 VDC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
PF ≥0,97 (115 VAC); PF ≥0,95 (230 VAC); PF ≥0,92 (277 VAC) при полной нагрузке |
| Полные гармонические искажения тока |
THD <20% (нагрузка ≥50% при 115/230 VAC; нагрузка ≥75% при 277 VAC) |
| Входной ток |
1,8 A (115 VAC); 1,2 A (230 VAC); 1,0 A (277 VAC) |
| Пусковой ток (тип.) |
60 A (twidth=510 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Макс. число БП на автомате 16 A |
4 шт. (тип B) / 6 шт. (тип C) при 230 VAC |
| Ток утечки |
<0,75 мА / 277 VAC |
Выходные параметры (модель 12 В)
| Номинальное выходное напряжение |
12 В |
| Область постоянного тока (для режима CC) |
6–12 В |
| Номинальный выходной ток |
16 A |
| Номинальная мощность |
192 Вт (при 100–305 VAC) |
| Пульсации и шум (макс.) |
150 мВп-п |
| Допуск выходного напряжения |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
| КПД (тип.) |
90% |
| Защита по току |
95–108% (ограничение тока, авто-восстановление после устранения причины) |
Функции управления (исполнение DA)
| Интерфейс |
DALI (первичная сторона; подключение между DA+ и DA-) |
| Адресация/группы |
16 групп и 64 адреса |
| Особенность шкалы |
Первый шаг фиксирован на уровне 8% выхода |
| Стандарты DALI |
IEC62386-101, IEC62386-102 (IEC62386-207 — по запросу) |
Защиты и изоляция
| Короткое замыкание |
Импульсный режим (hiccup), автоматическое восстановление после устранения КЗ |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Испытательное напряжение изоляции |
I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 VDC / 25°C / 70% RH (I/P–O/P, I/P–FG, O/P–FG) |
Электромагнитная совместимость
| Помехоэмиссия |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); грозозащита: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса (Tcase) |
-40…+90 °C |
| Максимальная температура корпуса |
Tcase = +90 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+90 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
| Дерейтинг по высоте |
Свыше 2000 м: снижение предельной Ta на 3,5 °C/1000 м (для безвентиляторных моделей) |
Безопасность и соответствие стандартам
| Стандарты безопасности |
UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13 |
| Степень защиты оболочки |
IP67 (исполнение DA) |
Механические параметры
| Габариты (Д×Ш×В) |
244 × 71 × 37,5 мм |
| Масса |
1,22 кг |
| Корпус |
Металлический; рекомендуется подключение корпуса к защитному заземлению (PE) |
Примечания
- Если параметр не оговорён отдельно, измерения выполнены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Методика выбора режима питания/подключения LED — см. раздел «Методы питания LED модуля».
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск: включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом «холодном» старте; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки/в ожидании нормируется для входа 230 VAC.
- Источник рассматривается как компонент в составе конечного изделия; итоговую ЭМС необходимо подтверждать на уровне полной установки.
- Ресурс >50 000 часов типично достигается при температуре корпуса (точка tc / TMP по DLC) около 70 °C или ниже.
- Для предупреждений по установке и обеспечению влагозащиты следует использовать руководство пользователя.
- Для соответствия актуальным требованиям ErP по светильникам данный источник может применяться только за выключателем, без постоянного подключения к сети.
