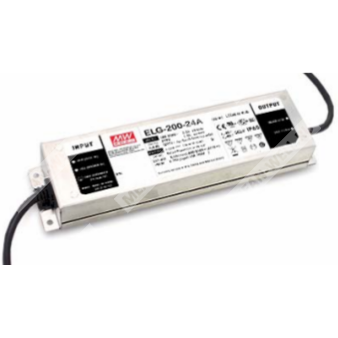

ELG-200-24A-3Y
ELG-200-24A-3Y - AC/DC драйвер питания светодиодов 24 В для систем освещения с поддержкой режимов CV+CC и регулировкой выходных параметров.
Расшифровка партномера
| Фрагмент | Значение |
| ELG | Серия LED-драйверов |
| 200 | Класс мощности серии 144–200 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| A | Исполнение A: IP65; выходные параметры (ток и напряжение) регулируются встроенными подстроечными резисторами |
| 3Y | Тип входной проводки: 3-проводный вход для стандартной модели (L, N, PE) |
Назначение и область применения
- Питание LED уличного, архитектурного, промышленного (bay) и прожекторного освещения.
- Работа как в режиме стабилизации напряжения (CV), так и в режиме стабилизации тока (CC) для питания светодиодных модулей.
- Металлический корпус, функциональное заземление (подключение корпуса к PE требуется для EMC и безопасности).
Ключевые особенности
- Двухрежимный выход: стабилизация напряжения + стабилизация тока (CV+CC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Потребление без нагрузки: <0,5 Вт (для исполнений Blank / A / Dx / D-Type).
- Степень защиты: IP65 (для исполнения A).
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
Выходные параметры (модель 24 В)
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения | 24 В |
| Область стабилизации тока (CC) | 12 ~ 24 В |
| Номинальный выходной ток | 8,4 А |
| Номинальная выходная мощность | 201,6 Вт |
| Диапазон регулировки выходного напряжения | 22,4 ~ 25,6 В (для A/AB через встроенный потенциометр) |
| Диапазон регулировки выходного тока | 4,2 ~ 8,4 А (для A/AB через встроенный потенциометр) |
| Пульсации и шум (макс.) | 200 mVp-p |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска / нарастания | 500 мс, 100 мс (230 VAC); 1000 мс, 100 мс (115 VAC) |
| Время удержания (тип.) | 10 мс (230 VAC); 10 мс (115 VAC) |
| Перерегулирование по току (защита) | 95 ~ 108% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100 ~ 305 VAC; 142 ~ 431 VDC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 (115 VAC); PF ≥ 0,95 (230 VAC); PF ≥ 0,92 (277 VAC) |
| Коэффициент гармонических искажений тока | THD < 20% (нагрузка ≥ 50% при 115/230 VAC; нагрузка ≥ 75% при 277 VAC) |
| КПД (тип.) | 92% |
| Входной ток | 1,8 А (115 VAC); 1,2 А (230 VAC); 1,0 А (277 VAC) |
| Пусковой ток (тип.) | 60 А (twidth=510 мкс, при 50% Ipeak) на 230 VAC; по NEMA 410 |
| Макс. кол-во БП на автомат 16 А | 4 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 VAC |
| Ток утечки | < 0,75 мА / 277 VAC |
| Потребление без нагрузки | < 0,5 Вт (для Blank / A / Dx / D-Type, при 230 VAC) |
| Тип входного подключения (3Y) | 3-проводный вход: AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) |
Защиты и изоляция
| Функция | Реализация |
| Короткое замыкание | Режим «hiccup», автовосстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после снятия/подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после снятия/подачи питания |
| Электрическая прочность изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH (I/P–O/P, I/P–FG, O/P–FG) |
| Максимальная температура корпуса | Tcase = +90°C |
ЭМС (излучение и устойчивость)
| Раздел | Соответствие |
| ЭМС излучение | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень «light industry»; грозоимпульсная помеха: Линия–Земля 6 кВ, Линия–Линия 4 кВ); EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надёжность
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -40 ~ +90°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +90°C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 2391,4 тыс. ч (мин.), Telcordia SR-332; 204,9 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Механические данные
| Параметр | Значение |
| Габаритные размеры (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Масса | 1,22 кг |
| Степень защиты | IP65 (исполнение A) |
| Подключение корпуса | Защитное заземление (Protective Earth); корпус: Protective Earth |
Стандарты безопасности
| Раздел | Соответствие |
| Безопасность | UL8750 (Type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; IP65 или IP67 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Методика и границы работы в режиме стабилизации тока/напряжения приведены в разделе о способах питания LED-модуля (допускается работа в CC или CV).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск выходного напряжения включает установочную погрешность, влияние сети и нагрузки.
- При низком входном напряжении требуется дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки/в ожидании нормируется для входа 230 VAC.
- Источник рассматривается как компонент конечного изделия; производитель конечного изделия должен повторно подтвердить соответствие ЭМС на уровне всей установки.
- Типичный ресурс > 50 000 ч достигается при температуре корпуса (точка tc/TMP) около 70°C или ниже.
- Для высоты установки более 2000 м дерейтинг температуры окружающей среды: 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором.
- Перед применением учитывать рекомендации по монтажу и условиям сохранения степени защиты (IP) согласно руководству пользователя.
- Для соответствия актуальным требованиям ErP данный LED-источник питания допускается применять только за выключателем, без постоянного подключения к сети.
- Для исполнения A/AB при применении в задачах Type HL необходимо учитывать особенности встраивания.
