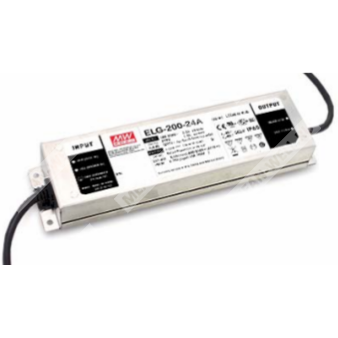

ELG-200-24A - герметичный AC/DC драйвер светодиодного освещения 200 Вт с выходом 24 В и режимом стабилизации напряжения и тока.
Расшифровка партномера
- ELG — серия источников питания (LED Driver) в металлическом корпусе, режим постоянного напряжения + постоянного тока (CV+CC).
- 200 — номинальная мощность серии: 144…200 Вт (в зависимости от входного напряжения/режима работы).
- 24 — номинальное выходное напряжение: 24 В.
- A — исполнение с IP65, выходные параметры Uвых и Iвых регулируемые встроенными потенциометрами (Io и Vo adjustable).
Назначение и общий принцип работы
ELG-200-24A относится к семейству драйверов, способных работать как в режиме стабилизации тока (прямое питание LED-модулей),
так и в режиме стабилизации напряжения (обычно совместно с дополнительным DC/DC драйвером).
Встроена активная коррекция коэффициента мощности (PFC). Конструкция — металлический корпус с функциональным заземлением, степень защиты IP65.
Области применения
- Светодиодное уличное освещение
- Архитектурная подсветка
- Освещение производственных/складских зон (bay lighting)
- Прожекторное освещение
Параметры выхода (ELG-200-24)
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения (область стабилизации тока) | 12…24 В |
| Номинальный ток | 8,4 А |
| Номинальная мощность (при входе 200…305 В AC) | 201,6 Вт |
| Номинальная мощность (при входе 100…180 В AC) | 150 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по входному напряжению | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Диапазон регулировки выходного напряжения (только для A/AB) | 22,4…25,6 В |
| Диапазон регулировки выходного тока (только для A/AB) | 4,2…8,4 А |
| Область постоянного тока | 27…34 В (см. «Статические характеристики») |
| Ограничение тока (защита) | 95…108% |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC / 142…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Коэффициент гармонических искажений тока |
THD < 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| Потребляемый ток AC |
1,8 А (115 В AC); 1,2 А (230 В AC); 1,0 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (twidth = 510 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
Энергетические показатели
Потребление без нагрузки / в ожидании
| Потребление без нагрузки |
< 0,5 Вт (для исполнений Blank / A / Dx / D) |
| Потребление в ожидании |
< 0,5 Вт (для исполнений B / AB / DA) |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (для вход–выход, вход–FG, выход–FG) |
ЭМС (соответствие)
| ЭМС по излучаемым помехам |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1;
EAC TP TC 020; KC KN15, KN61547
|
| ЭМС по устойчивости |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry);
импульсные перенапряжения: Линия–Земля 6 кВ, Линия–Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547
|
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+90°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 2391,4 тыс. ч (мин., Telcordia SR-332); 204,9 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные данные
| Степень защиты оболочки | IP65 (исполнение A) |
| Габаритные размеры (Д×Ш×В) | 244×71×37,5 мм |
| Масса | 1,22 кг |
| Корпус / заземление | Металлический корпус, Protective Earth (функциональное заземление корпуса) |
Нормы безопасности
| Сертификационные стандарты безопасности |
UL8750 (Type “HL”); CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent);
BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13
|
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика выбора режима питания LED-модуля приведена в разделе о методах управления LED-модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12", с конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно на конце линии.
- Допуск выходного напряжения включает установочный допуск, регулировку по входному напряжению и регулировку по нагрузке.
- При пониженных входных напряжениях может требоваться снижение нагрузки; см. раздел статических характеристик.
- Время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки/в ожидании нормируется для входа 230 В AC.
- Источник рассматривается как компонент в составе конечного изделия; из-за влияния монтажа конечный производитель должен повторно квалифицировать соответствие требованиям по ЭМС для полной установки.
- Типовая наработка >50 000 часов достижима при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Для высот более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м для безвентиляторных моделей и на 5°C/1000 м для моделей с вентилятором.
- Перед применением следует учитывать рекомендации по монтажу и обеспечению влагозащиты согласно руководству пользователя.
- BIS IS15885 применим для ряда модификаций (включая 24/24A/24B/24DA).
- Для выполнения актуальных требований ErP для светильников данный источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
- Для исполнения A/AB необходимо учитывать особенности встроенной регулировки при применении в задачах, требующих соответствия Type HL.
