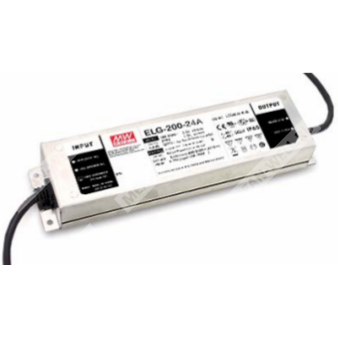

ELG-200-24B - AC/DC LED драйвер (источник питания) 200 Вт для питания светодиодных нагрузок с выходом 24 В и поддержкой 3-в-1 диммирования.
Расшифровка партномера
- ELG — серия светодиодных источников питания (LED Driver) с режимами стабилизации напряжения и тока.
- 200 — номинальный класс мощности серии 200 Вт (для моделей с питанием 200…305 В~).
- 24 — номинальное выходное напряжение 24 В.
- B — исполнение с функцией диммирования «3 в 1» (0…10 В=, ШИМ 10 В, сопротивление); класс защиты корпуса IP67.
Назначение и режим работы
Источник питания ELG-200-24B предназначен для питания светодиодных модулей и систем освещения. Реализован двухрежимный выход:
стабилизация напряжения (CV) и стабилизация тока (CC). В режиме CC драйвер может работать как «прямой» драйвер светодиодов,
а в режиме CV — как источник постоянного напряжения (обычно совместно с дополнительным DC/DC драйвером).
Выходные параметры (OUTPUT) для ELG-200-24 (исполнение B имеет те же электрические выходные номиналы)
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения (область стабилизации тока) | 12…24 В |
| Номинальный ток | 8,4 А |
| Номинальная мощность при 200…305 В~ | 201,6 Вт |
| Номинальная мощность при 100…180 В~ | 150 Вт |
| Пульсации и шум (макс.) | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| КПД (тип.) | 92% |
| Область ограничения тока (перегрузка по току) | 95…108% |
Параметры питания и входа (INPUT)
| Диапазон входного напряжения | 100…305 В~; 142…431 В= |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | ≥0,97 (115 В~); ≥0,95 (230 В~); ≥0,92 (277 В~) |
| Суммарные гармонические искажения | <20% (нагрузка ≥50% при 115/230 В~; нагрузка ≥75% при 277 В~) |
| Ток потребления от сети | 1,8 А (115 В~); 1,2 А (230 В~); 1,0 А (277 В~) |
| Пусковой ток (тип.) | 60 А (длительность 510 мкс, измерено при 50% Iпик) при 230 В~; согласно NEMA 410 |
| Макс. число источников на автомат 16 А | 4 шт. (тип B) / 6 шт. (тип C) при 230 В~ |
| Ток утечки | <0,75 мА / 277 В~ |
| Потребление без нагрузки / в ожидании | Режим ожидания <0,5 Вт для B-типа |
Функции диммирования (исполнение B, «3 в 1»)
Уровень выходного постоянного тока регулируется между выводами DIM+ и DIM- одним из способов:
0…10 В=, ШИМ-сигнал 10 В (100 Гц…3 кГц) или внешнее сопротивление.
- Источник тока цепи диммирования: 100 мкА (тип.).
- Минимальный уровень диммирования: около 8%; при 0%
- Падение тока до 0%: возможно при входе диммирования около 0 кОм или 0 В=, либо ШИМ 10 В с заполнением 0%.
- Важно: не подключать DIM- к Vo-.
Защиты (PROTECTION)
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока, автоматическое восстановление после устранения перегрузки |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ~; вход-земля (корпус): 2,0 кВ~; выход-земля (корпус): 1,5 кВ~ |
| Сопротивление изоляции | Вход-выход / вход-земля / выход-земля: 100 МОм при 500 В=, 25°C, 70% RH |
ЭМС (EMC)
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсные перенапряжения: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура корпуса (Tcase) | -40…+90 °C |
| Макс. температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+90 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF (минимум) | 2391,4 тыс. ч (Telcordia SR-332); 204,9 тыс. ч (MIL-HDBK-217F, 25 °C) |
Механические параметры и исполнение
| Степень защиты оболочки | IP67 (для типа B) |
| Габаритные размеры (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Масса | 1,22 кг |
Стандарты безопасности
| Соответствие требованиям безопасности |
UL8750 (тип HL), CSA C22.2 No.250.13-12;
IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384;
EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; IP65 или IP67;
BIS IS15885 (для модификаций 24/24A/24B/24DA включительно).
|
Примечания
- Если не указано иное, параметры измерены при входе 230 В~, номинальном токе и температуре окружающей среды 25°C.
- Методика работы с LED-модулем приведена в разделе «Способы питания LED модуля».
- Пульсации и шум измеряются при полосе 20 МГц, с использованием витой пары 12", с оконечной емкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает установочную погрешность, регулирование по сети и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг (см. статические характеристики).
- Время запуска измерено при первом «холодном» старте; при включении/выключении возможно увеличение времени запуска.
- Потребление без нагрузки/в ожидании нормировано для входа 230 В~.
- Источник питания рассматривается как компонент в составе конечного изделия; из-за влияния монтажа на ЭМС производитель конечного изделия должен повторно квалифицировать соответствие требованиям по ЭМС на уровне системы.
- Типичная ожидаемая наработка >50 000 ч достигается при Tcase (точка tc / TMP по DLC) около 70°C или ниже.
- Для высот эксплуатации выше 2000 м: дерейтинг температуры окружающей среды 3,5°C/1000 м для безвентиляторных исполнений и 5°C/1000 м для исполнений с вентилятором.
- Перед применением учитывать указания руководства по установке для обеспечения влагозащиты IP.
- Для выполнения требований актуального ErP для светильников данный источник питания допускается применять только «за выключателем», без постоянного подключения к сети.
