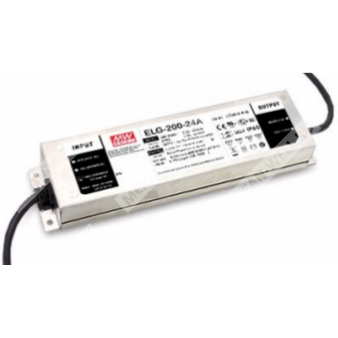

ELG-200-24DA
ELG-200-24DA - AC/DC светодиодный драйвер постоянного напряжения/тока 24 В, 200 Вт, с управлением DALI.
Расшифровка партномера ELG-200-24DA
| ELG | Серия LED-драйверов (Constant Voltage + Constant Current) |
| 200 | Номинальная мощность серии: 200 Вт (для 24 В модели в таблице указано 201,6 Вт при 200–305 VAC) |
| 24 | Номинальное выходное напряжение: 24 В |
| DA | Функциональная опция: управление по DALI (соответствие IEC 62386-101/102; (207 по запросу)) |
Назначение и принцип работы
ELG-200-24DA — герметичный AC/DC источник питания для светодиодных систем, работающий в двухрежимной характеристике постоянного напряжения и постоянного тока. Драйвер может работать как в режиме CV (обычно через дополнительный DC/DC драйвер), так и в режиме CC (прямое питание LED-модуля). Регулирование яркости выполняется по DALI через клеммы DA+ / DA- (первичная сторона). Первый шаг диммирования фиксирован на уровне 8% выходного тока.
Ключевые особенности (по серии)
- Выход: режим постоянного напряжения + постоянного тока (CV+CC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением (PE).
- Степень защиты: IP67 (для исполнения DA).
- Потребление без нагрузки: < 0,5 Вт (для Blank / A / Dx / D-Type).
- Соответствие требованиям по ЭМС и безопасности (см. отдельные таблицы).
Электрические параметры выхода (OUTPUT) для ELG-200-24*
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения | 22,4 … 25,6 В |
| Область постоянного тока | 12 … 24 В |
| Номинальный выходной ток | 8,4 А |
| Номинальная мощность | 201,6 Вт (при 200–305 VAC) |
| Пульсации и шум (макс.) | 200 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| КПД (тип.) | 92% |
Примечание по регулировкам: диапазоны регулировки напряжения/тока встроенным потенциометром указаны как применимые только для A/AB-типа. Для DA-типа в документе регулировка потенциометром не заявлена.
Параметры входа (INPUT)
| Диапазон входного напряжения | 100 … 305 VAC; 142 … 431 VDC |
| Частота сети | 47 … 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 VAC; PF ≥ 0,95 / 230 VAC; PF ≥ 0,92 / 277 VAC (при полной нагрузке) |
| Суммарные гармонические искажения тока | THD < 20% (нагрузка ≥ 50% при 115/230 VAC; нагрузка ≥ 75% при 277 VAC) |
| Потребляемый ток (тип.) | 1,8 А / 115 VAC; 1,2 А / 230 VAC; 1,0 А / 277 VAC |
| Пусковой ток (тип.) | 60 А (twidth = 510 мкс, измерение при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 VAC |
Потребление в режимах без нагрузки / ожидания
| Потребление без нагрузки | < 0,5 Вт (исполнения Blank / A / Dx / D-Type) |
| Потребление в ожидании | < 0,5 Вт (исполнения B / AB / DA-Type) |
Временные параметры
| Время запуска / нарастания | 500 мс, 100 мс / 230 VAC; 1000 мс, 100 мс / 115 VAC |
| Время удержания (тип.) | 10 мс / 230 VAC; 10 мс / 115 VAC |
Защиты (PROTECTION)
| Перегрузка по току | 95 … 108% (ограничение постоянным током, авто-восстановление после снятия неисправности) |
| Короткое замыкание | Режим «hiccup», авто-восстановление после снятия неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Максимальная температура корпуса | Tcase = +90°C |
Уровни перенапряжения в таблице приведены по моделям серии; для 24 В модели указано: 27 … 34 В.
Изоляция и электрическая прочность
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH (вход–выход, вход–корпус, выход–корпус) |
ЭМС (излучение и устойчивость)
| ЭМС излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень для light industry); Грозоимпульсная помеха: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Стандарты безопасности и DALI
| Безопасность |
UL8750 (type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; Исполнение по степени защиты: IP65 или IP67 (для DA — IP67) |
| DALI | Соответствие IEC62386-101, 102 (207 по запросу) — только для DA-исполнения |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура корпуса | Tcase = −40 … +90°C |
| Рабочая влажность | 20 … 95% RH, без конденсации |
| Температура/влажность хранения | −40 … +90°C, 10 … 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 … 50°C) |
| Виброустойчивость | 10 … 500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF |
2391,4 тыс. ч (мин.), Telcordia SR-332 (Bellcore); 204,9 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Механические данные
| Габаритные размеры (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Степень защиты | IP67 (для DA-исполнения) |
Интерфейс управления (DALI) и подключение
- DALI: подача DALI-сигнала между DA+ и DA- (первичная сторона; только DA-Type).
- Протокол DALI: 16 групп и 64 адреса.
- Первый шаг диммирования: 8% выходного уровня.
Примечания
- Если не указано иначе, параметры измерены при 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED-модуля» для определения области работы в режиме постоянного тока.
- Пульсации/шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. графики статической характеристики.
- Время запуска измерено при первом холодном старте; при включениях/выключениях возможно увеличение времени запуска.
- Потребление без нагрузки/в ожидании указано для входа 230 VAC.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; итоговая ЭМС зависит от инсталляции, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Серия соответствует типовой ожидаемой наработке >50 000 ч при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Для высоты более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м (модели без вентилятора) и 5°C/1000 м (модели с вентилятором).
- Перед применением следует учитывать рекомендации из руководства по установке и по обеспечению степени защиты IP.
- Для соответствия актуальным требованиям ErP для светильников данный источник питания должен использоваться после выключателя и не должен быть постоянно подключен к сети.
