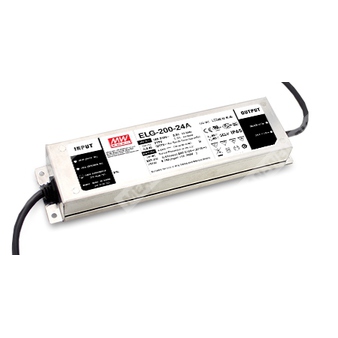

ELG-200-36-3Y - AC/DC светодиодный драйвер постоянного напряжения с режимом ограничения тока (CV+CC) для питания LED нагрузок.
Расшифровка партномера
| Партномер |
ELG-200-36-3Y |
| ELG |
Серия LED драйверов (металлический корпус, промышленное исполнение) |
| 200 |
Номинальная серия по мощности: 144–200 Вт (в зависимости от входного напряжения) |
| 36 |
Номинальное выходное напряжение: 36 В |
| 3Y |
Тип входной проводки: 3-проводный ввод (L/N/PE) |
Назначение и принцип работы
ELG-200-36-3Y — источник питания для светодиодных систем с комбинированной характеристикой стабилизация напряжения + стабилизация/ограничение тока (CV+CC). Устройство может работать в режиме постоянного тока (прямое питание LED) либо в режиме постоянного напряжения (часто совместно с дополнительным DC/DC драйвером). Корпус металлический; предусмотрено подключение защитного заземления для обеспечения требований по ЭМС и безопасности.
Выходные параметры (модель 36 В)
| Номинальное выходное напряжение |
36 В |
| Диапазон выходного напряжения (область CV) |
18–36 В |
| Номинальный выходной ток |
5,55 А |
| Номинальная выходная мощность |
199,8 Вт |
| Пульсации и шум (макс.) |
250 мВ пик-пик |
| Точность установки выходного напряжения |
±2,0% |
| Регулировка по сети |
±0,5% |
| Регулировка по нагрузке |
±0,5% |
| Область стабилизации тока (CC) |
42–49 В |
| Время запуска / нарастания |
500 мс, 100 мс (230 VAC); 1000 мс, 100 мс (115 VAC) |
| Время удержания (тип.) |
10 мс (230 VAC); 10 мс (115 VAC) |
Входные параметры
| Диапазон входного напряжения |
100–305 VAC; 142–431 VDC |
| Частота сети |
47–63 Гц |
| Коэффициент мощности |
PF≥0,97 (115 VAC), PF≥0,95 (230 VAC), PF≥0,92 (277 VAC) при полной нагрузке |
| Коэффициент гармоник тока |
THD<20% (нагрузка ≥50% при 115/230 VAC; нагрузка ≥75% при 277 VAC) |
| КПД (тип.) |
92,5% |
| Потребляемый ток сети |
1,8 А (115 VAC); 1,2 А (230 VAC); 1,0 А (277 VAC) |
| Пусковой ток (тип.) |
60 А (t=510 мкс, измерение при 50% Iпик) при 230 VAC; по NEMA 410 |
| Макс. число БП на автомате 16 А |
4 шт. (тип B) / 6 шт. (тип C) при 230 VAC |
| Ток утечки |
<0,75 мА при 277 VAC |
| Потребление без нагрузки |
<0,5 Вт (для исполнений Blank/A/Dx/D) |
| Потребление в режиме ожидания |
<0,5 Вт (для исполнений B/AB/DA) |
Защиты
| Перегрузка по току |
95–108% |
| Короткое замыкание |
Режим «hiccup», автовосстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения; восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения; восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение |
Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 VDC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС (нормативы)
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry; импульсная помеха линия-земля 6 кВ, линия-линия 4 кВ); EAC TP TC 020; KC KN15, KN61547 |
Безопасность и стандарты
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13 |
| Стандарты DALI |
Соответствие IEC62386-101,102 (207 по запросу) — только для типа DA |
Условия эксплуатации и надежность
| Рабочая температура корпуса |
Tcase = -40…+90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+90°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X/Y/Z |
| MTBF |
2391,4 тыс. часов (мин.), Telcordia SR-332; 204,9 тыс. часов (мин.), MIL-HDBK-217F (25°C) |
Механические данные
| Габариты (Д×Ш×В) |
244×71×37,5 мм |
| Масса |
1,22 кг |
Степень защиты и конструктив
| Степень защиты |
IP65 или IP67 (в зависимости от исполнения) |
| Корпус |
Металлический, с функциональным подключением к земле |
| Охлаждение |
Безвентиляторное (естественная конвекция) |
| Входное подключение (3Y) |
AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый) |
Примечание по IP: в документе степень защиты IP привязана к «типу» (Blank/A/B/AB/DA/Dx/D2). Суффикс 3Y определяет только вариант входной проводки и не задаёт IP напрямую. Так как точный «тип» (Blank/A/B/AB/DA/Dx/D2) для ELG-200-36-3Y в документе явно не указан, однозначно выбрать между IP65 и IP67 для данного партномера невозможно.
Примечания
- Если параметр не оговорён отдельно, измерения выполнены при входе 230 VAC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Методика управления LED нагрузкой приведена в разделе о способах питания LED модуля.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск включает: допуск установки, регулировку по сети и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска указано для первого холодного старта; при включении/выключении возможно увеличение времени запуска.
- Потребление без нагрузки/в ожидании указано для входа 230 VAC.
- Источник рассматривается как компонент в составе конечного изделия; из-за влияния монтажа на ЭМС производитель конечного изделия должен повторно квалифицировать ЭМС для полной установки.
- Для эксплуатации на высотах свыше 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м (для безвентиляторных моделей) и на 5°C на каждые 1000 м (для моделей с вентилятором).
- Перед применением учитывать указания руководства по применению и монтажу для обеспечения влагозащиты IP.
- Для соответствия требованиям ErP для светильников данный источник может использоваться только за выключателем и не должен быть постоянно подключён к сети.
- Подключение корпуса к PE требуется для выполнения требований по ЭМС и безопасной эксплуатации.
- По варианту входной проводки с PE (для отдельных исполнений) предусмотрено обращение к производителю.
