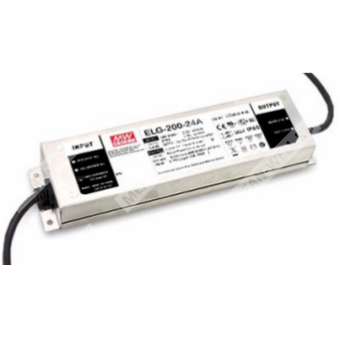

ELG-200-36A - герметичный AC/DC драйвер светодиодов 200 Вт с комбинированной стабилизацией напряжения и тока.
Идентификация и расшифровка партномера
Партномер: ELG-200-36A
- ELG — серия LED драйверов (Constant Voltage + Constant Current).
- 200 — номинальный класс мощности 200 Вт (для модели 36 В: 199,8 Вт).
- 36 — номинальное выходное напряжение 36 В (модель ELG-200-36).
- A — исполнение с регулировкой выходного напряжения и выходного тока встроенными подстроечными резисторами; класс защиты IP65.
Назначение и принцип работы
ELG-200-36A предназначен для питания светодиодных нагрузок и LED модулей. Драйвер поддерживает два режима работы: стабилизацию выходного напряжения (CV) и стабилизацию выходного тока (CC). В зоне стабилизации тока максимальное выходное напряжение определяется конфигурацией конечного устройства.
Ключевые особенности
- Выходной режим: стабилизация напряжения + стабилизация тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением (FG/PE).
- Потребление без нагрузки: <0,5 Вт (для исполнений Blank/A/Dx/D).
- Защита от короткого замыкания: режим «hiccup», автовосстановление.
- Защита от перегрузки по току: ограничение тока, автовосстановление.
- Герметизация: IP65 для исполнения A.
- Работа при температуре корпуса: −40…+90 °C.
Таблица параметров выхода (ELG-200-36A)
| Номинальное выходное напряжение | 36 В |
| Диапазон выходного напряжения (рабочий) | 18…36 В |
| Область стабилизации тока (тип.) | 42…49 В |
| Номинальный выходной ток | 5,55 А |
| Номинальная выходная мощность | 199,8 Вт |
| Пульсации и шум (макс.) | 250 мВ пик-пик |
| Регулировка выходного напряжения (исполнение A) | 33,5…38,5 В |
| Регулировка выходного тока (исполнение A) | 2,78…5,55 А |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска/нарастания (тип.) | 500 мс, 100 мс (230 VAC); 1000 мс, 100 мс (115 VAC) |
| Время удержания (тип.) | 10 мс (230 VAC); 10 мс (115 VAC) |
Таблица параметров входа
| Диапазон входного напряжения | 100…305 VAC; 142…431 VDC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥0,97 (115 VAC); PF ≥0,95 (230 VAC); PF ≥0,92 (277 VAC) |
| Коэффициент гармоник тока | THD <20% (нагрузка ≥50% при 115/230 VAC; нагрузка ≥75% при 277 VAC) |
| КПД (тип.) | 92,5% |
| Потребляемый ток сети | 1,8 А (115 VAC); 1,2 А (230 VAC); 1,0 А (277 VAC) |
| Пусковой ток (тип.) | 60 А (t=510 мкс при 50% Iпик) при 230 VAC; по NEMA 410 |
| Макс. число БП на автомат 16 А (230 VAC) | 4 шт. (тип B) / 6 шт. (тип C) |
| Ток утечки | <0,75 мА при 277 VAC |
| Потребление без нагрузки | <0,5 Вт |
Защиты и электрическая прочность изоляции
| Перегрузка по току | 95…108%; режим ограничения тока, автовосстановление после снятия аварии |
| Короткое замыкание | Режим «hiccup», автовосстановление после снятия аварии |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Электрическая прочность (вход-выход) | 3,75 кВ AC |
| Электрическая прочность (вход-корпус/PE) | 2,0 кВ AC |
| Электрическая прочность (выход-корпус/PE) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25 °C / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС (излучение и устойчивость)
| ЭМС излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry); помехоустойчивость к импульсным перенапряжениям: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Температура корпуса (рабочая) | −40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Влажность (рабочая) | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+90 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF | 2391,4 тыс. ч (мин., Telcordia SR-332); 204,9 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Механические и конструктивные параметры
| Габариты (Д×Ш×В) | 244×71×37,5 мм |
| Масса | 1,22 кг |
| Степень защиты оболочки (исполнение A) | IP65 |
| Охлаждение | Пассивное (без вентилятора), естественная конвекция |
Стандарты безопасности
| Соответствие стандартам |
UL8750 (type “HL”); CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; IP65/IP67 |
Применение
- Светодиодное уличное освещение
- Архитектурная LED подсветка
- LED освещение промышленных/складских зон (bay lighting)
- Светодиодные прожекторы (floodlighting)
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам питания LED модулей.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, подключенных параллельно.
- Допуск включает: допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки/в дежурном режиме нормируется для входа 230 VAC.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для всей установки.
- Заявленный ресурс >50 000 ч достижим при температуре корпуса (точка tc/TMP) около 70 °C или ниже.
- См. условия на сайте производителя.
- Дерейтинг по температуре окружающей среды: 3,5 °C на 1000 м для безвентиляторных моделей (и 5 °C на 1000 м для вентиляторных) при высоте эксплуатации более 2000 м.
- Перед применением см. руководство пользователя по установке и требованиям к степени защиты IP.
- Для соответствия требованиям актуального ErP для светильников данный источник может применяться только после выключателя, без постоянного подключения к сети.
- Для исполнения A/AB требуется учитывать условия встраивания для соответствия применению Type HL.
