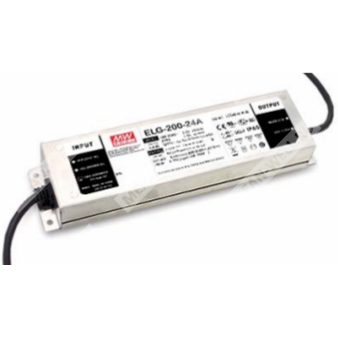

ELG-200-42A-3Y - AC/DC драйвер питания светодиодных нагрузок 200 Вт с выходом 42 В и режимами CV+CC.
Идентификация и назначение
Партномер: ELG-200-42A-3Y
Серия: ELG-200
Функциональное назначение: источник питания для светодиодных систем, способный работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока (двухрежимный CV+CC) для прямого питания LED-модулей либо через дополнительные DC/DC драйверы.
Применение (типовые области): уличное LED-освещение, архитектурное LED-освещение, LED освещение промышленных/складских зон (bay lighting), прожекторное LED-освещение.
Расшифровка партномера ELG-200-42A-3Y
| Элемент | Значение |
| ELG | семейство/платформа LED-драйверов |
| 200 | номинальная мощность серии (класс 200 Вт, фактически для 42 В модели ~199,9 Вт) |
| 42 | номинальное выходное напряжение (42 В) |
| A | исполнение с регулировкой выходных параметров (тока и напряжения) встроенными подстроечными элементами |
| 3Y | 3-проводной вход (L/N/PE) для стандартной модели |
Ключевые особенности исполнения A и входа 3Y
- Регулировка выходного тока и выходного напряжения встроенным потенциометром (для A/AB-исполнений).
- 3-проводной ввод питания: AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый).
- Металлический корпус; функциональное заземление корпуса (рекомендовано подключение к PE).
- Встроенная активная коррекция коэффициента мощности (PFC).
Степень защиты оболочки (IP)
IP65 (для исполнения A).
Электрические параметры выхода (модель 42 В)
| Параметр | Значение |
| Номинальное выходное напряжение | 42 В |
| Диапазон выходного напряжения | 21…42 В |
| Номинальный выходной ток | 4,76 А |
| Номинальная выходная мощность | 199,9 Вт |
| Пульсации и шум (макс.) | 250 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Регулировка выходного напряжения (A/AB) | 39…45 В |
| Регулировка выходного тока (A/AB) | 2,38…4,76 А |
| Область стабилизации тока (для 42 В модели) | 47…54 В |
| Время запуска/нарастания (тип.) | 500 мс, 100 мс (при 230 В AC); 1000 мс, 100 мс (при 115 В AC) |
| Время удержания (тип.) | 10 мс (при 230 В AC); 10 мс (при 115 В AC) |
Входные электрические параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥0,97 (115 В AC); PF ≥0,95 (230 В AC); PF ≥0,92 (277 В AC) |
| Полные гармонические искажения тока | THD < 20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) | 92,5% |
| Входной ток AC | 1,8 А (115 В AC); 1,2 А (230 В AC); 1,0 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (длительность 510 мкс, измерено при 50% Iпик) при 230 В AC; по NEMA 410 |
| Максимальное количество источников на автомате 16 А | 4 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление без нагрузки / в ожидании | < 0,5 Вт (для Blank/A/Dx/D); для B/AB/DA — режим ожидания < 0,5 Вт |
Защитные функции
| Функция | Реализация |
| Защита от короткого замыкания | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перегрузки по току | ограничение тока в режиме стабилизации, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрузка по току (уровень срабатывания) | 95…108% |
| Максимальная температура корпуса | Tcase = +90°C |
Электрическая прочность изоляции и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (I/P–O/P, I/P–FG, O/P–FG) |
| Помехоэмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсные перенапряжения: Линия–Земля 6 кВ, Линия–Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надёжность
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+90°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X/Y/Z |
| MTBF | 2391,4 тыс. ч (мин.) Telcordia SR-332; 204,9 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические параметры
| Параметр | Значение |
| Габариты (Д×Ш×В) | 244×71×37,5 мм |
| Масса | 1,22 кг |
Подключение (исполнение 3Y)
| Цепь | Обозначение | Цвет провода |
| Вход AC | AC/L | коричневый |
| Вход AC | AC/N | синий |
| Защитное заземление | PE | зелёный/жёлтый |
| Выход DC | Vo+ | красный |
| Выход DC | Vo− | чёрный |
Соответствие стандартам безопасности
| Раздел | Сведения |
| Безопасность | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; степень защиты IP65 или IP67 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Методы питания LED-модуля: см. раздел о режимах управления LED-модулем (работа в режиме стабилизации тока или напряжения).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает: допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении требуется дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки/в ожидании нормировано для входа 230 В AC.
- Источник питания рассматривается как компонент конечного оборудования; показатели ЭМС зависят от монтажа, требуется переподтверждение соответствия на уровне конечного изделия.
- Типичная ожидаемая наработка >50 000 ч достигается при температуре корпуса (точка tc / TMP) порядка 70°C или ниже.
- Для высоты более 2000 м: снижение допустимой температуры окружающей среды 3,5°C на каждые 1000 м для безвентиляторных моделей (в данной серии заявлен безвентиляторный дизайн).
- По вопросам прикладных примечаний и условий водозащиты IP — руководствоваться руководством пользователя перед применением.
- Для выполнения требований актуальных норм ErP для светильников данный источник питания допускается использовать только за выключателем (без постоянного подключения к сети).
- Для исполнения A/AB необходимо учитывать встроенную регулировку при применении в задачах, требующих соответствия Type HL.
- Для полного обеспечения ЭМС и безопасности рекомендуется подключить корпус к PE.
- Варианты входной проводки с PE — по запросу к производителю.
