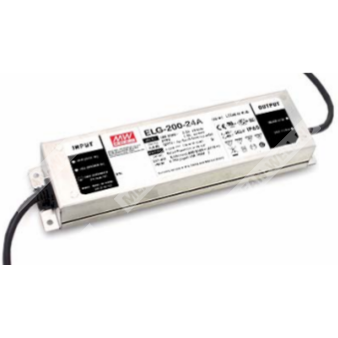

ELG-200-42DA - AC/DC LED драйвер постоянного напряжения и постоянного тока с управлением по DALI.
Расшифровка партномера ELG-200-42DA
- ELG — серия LED драйверов в металлическом корпусе с режимом CV+CC (постоянное напряжение + постоянный ток).
- 200 — номинальная мощность серии (класс 200 Вт; для ряда моделей также указана работа 144~200 Вт в зависимости от условий/входного напряжения).
- 42 — номинальное выходное напряжение: 42 В DC.
- DA — исполнение с DALI (интерфейс управления DALI, первичная сторона).
Назначение и область применения
- Питание LED-модулей/светильников: уличное освещение, архитектурное освещение, освещение промышленных помещений (bay lighting), прожекторное освещение.
- Работа в двух режимах: постоянный ток (прямая нагрузка LED) или постоянное напряжение (обычно через дополнительный DC/DC драйвер).
- Исполнение Type “HL” для применения в опасных (классифицированных) зонах Class I, Division 2 (указано для серии).
Основные особенности серии (относятся к ELG-200-42DA)
- Выход CV+CC.
- Металлический корпус, функциональное заземление корпуса.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты от внешних воздействий: IP67 (для DA-типа по таблице типов).
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
Выходные параметры (модель ELG-200-42)
| Номинальное напряжение | 42 В DC |
| Номинальный ток | 4,76 А |
| Номинальная мощность | 199,9 Вт |
| Диапазон выходного напряжения (рабочий) | 21 ~ 42 В |
| Область режима постоянного тока | 47 ~ 54 В |
| Пульсации и шум (макс.) | 250 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Регулировка выходных параметров
| Регулировка выходного напряжения | не указана для DA-типа (в спецификации регулировка приведена для A/AB типов) |
| Регулировка выходного тока | не указана для DA-типа (в спецификации регулировка приведена для A/AB типов) |
Входные параметры
| Диапазон входного напряжения | 100 ~ 305 В AC; 142 ~ 431 В DC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 (115 В AC), PF ≥ 0,95 (230 В AC), PF ≥ 0,92 (277 В AC) при полной нагрузке |
| КНИ (THD) | < 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| Ток потребления AC | 1,8 А (115 В AC); 1,2 А (230 В AC); 1,0 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (twidth=510 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
Эффективность и потребление
| КПД (тип.) | 92,5% (для 42 В модели) |
| Потребление без нагрузки / ожидание | для DA-типа: потребление в режиме ожидания < 0,5 Вт |
Функции управления (DA-исполнение)
| Интерфейс | DALI (управление DALI, первичная сторона) |
| Подключение DALI | сигнал DALI между DA+ и DA- |
| Адресация/группы | 16 групп и 64 адреса |
| Первый шаг регулирования | фиксирован на уровне 8% выхода |
Защитные функции
| Перегрузка по току | 95 ~ 108%; ограничение тока (восстановление автоматически после устранения неисправности) |
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения КЗ |
| Перенапряжение | отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-корпус) | 2,0 кВ AC |
| Испытательное напряжение (выход-корпус) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (500 В DC, 25°C, 70% RH) |
ЭМС (излучение/устойчивость)
| Излучаемые/кондуктивные помехи | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); импульсные перенапряжения: Line-Earth 6 кВ, Line-Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Эксплуатационные условия
| Рабочая температура корпуса | Tcase = -40 ~ +90 °C |
| Макс. температура корпуса | +90 °C (Tcase) |
| Рабочая влажность | 20 ~ 95% RH без конденсации |
| Температура/влажность хранения | -40 ~ +90 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X,Y,Z |
Надёжность
| MTBF (мин.) | 2391,4 тыс. часов (Telcordia SR-332); 204,9 тыс. часов (MIL-HDBK-217F, 25°C) |
Механические параметры
| Габариты (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Степень защиты оболочки | IP67 (для DA-типа) |
Стандарты
| Безопасность | UL8750 (Type “HL”), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; IP65 или IP67 |
| DALI | IEC62386-101, 102 (207 по запросу) — только для DA-типа |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Режимы питания LED-модулей: см. раздел методов питания LED-модуля (работа в режиме постоянного тока или постоянного напряжения).
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и оконечной ёмкости 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; см. статические характеристики.
- Время установления измеряется при первом «холодном» старте; при включении/выключении драйвера возможно увеличение времени установления.
- Потребление без нагрузки/в ожидании нормировано для входа 230 В AC.
- Источник питания рассматривается как компонент в составе конечного оборудования; из-за влияния монтажа на ЭМС производитель конечного изделия должен повторно подтвердить соответствие ЭМС для полной установки.
- Серия обеспечивает типичную ожидаемую наработку более 50 000 часов при температуре корпуса (tc/TMP) около 70°C или ниже.
- Для высот эксплуатации более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м для бесвентиляторных моделей и на 5°C на каждые 1000 м для моделей с вентилятором.
- По примечаниям по применению и установке для обеспечения степени защиты IP см. руководство пользователя.
- Для соответствия последним требованиям ErP для светильников данный LED источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Для A/AB типов требуется учитывать требования при встраивании для соответствия применению Type HL (применимо к серии; DA-тип выделен отдельно по функциям).
