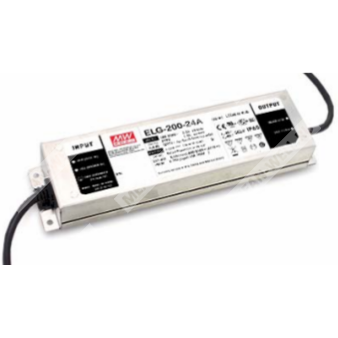

ELG-200-48 - AC/DC LED драйвер постоянного напряжения с автоматическим ограничением тока для питания светодиодных систем.
Расшифровка партномера
ELG — серия источников питания (LED драйвер) в металлическом корпусе с повышенной степенью защиты.
200 — номинальная мощность серии (класс 200 Вт).
48 — номинальное выходное постоянное напряжение 48 В.
Назначение и принцип работы
ELG-200-48 относится к семейству источников питания для светодиодного освещения, поддерживающему комбинированный режим стабилизации напряжения (CV) и стабилизации тока (CC). Устройство может работать как в зоне постоянного напряжения, так и в зоне постоянного тока; границы зон определяются нагрузкой и характеристикой «метод управления светодиодным модулем».
Основные характеристики
- Класс защиты оболочки: IP67 или IP65 (зависит от исполнения по суффиксу типа).
- Корпус металлический, предусмотрено подключение к защитному заземлению (PE) для EMC и безопасности.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Работа при температуре корпуса: -40…+90 °C.
Выход (ELG-200-48)
| Номинальное выходное напряжение | 48 В DC |
| Диапазон выходного напряжения (зона стабилизации) | 24…48 В (примечание 5) |
| Область постоянного тока | 54…63 В |
| Номинальный выходной ток | 4,16 А |
| Номинальная выходная мощность | 199,68 Вт |
| Пульсации и шум | 250 мВп-п (макс.) |
| Допуск по выходному напряжению | ±2,0% (включает установку, стабилизацию по сети и по нагрузке) |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Частота входной сети | 47…63 Гц |
| Коэффициент мощности | PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC (при полной нагрузке) |
| Полное гармоническое искажение тока | THD < 20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| Ток потребления | 1,8 А при 115 В AC; 1,2 А при 230 В AC; 1,0 А при 277 В AC |
| Пусковой ток | 60 А (тип.), холодный старт, twidth=510 мкс при 50% Ipeak на 230 В AC; по NEMA 410 |
| Время включения/нарастания | 500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление в режиме холостого хода | <0,5 Вт (для исполнений Blank / A / Dx / D) |
| Потребление в режиме ожидания | <0,5 Вт (для исполнений B / AB / DA) |
| Макс. количество БП на автомате 16А | 4 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Эффективность
Защиты и изоляция
| Перегрузка по току | 95…108%; режим ограничения постоянного тока, автоматическое восстановление после снятия аварии |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после снятия аварии |
| Перенапряжение (выход) | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Электрическая прочность изоляции | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС и стандарты
| Помехоэмиссия | Соответствие: BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная устойчивость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1, 61347-2-13; BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; IP65 или IP67 |
| DALI (только для DA-исполнений) | IEC62386-101,102 (207 по запросу) |
Условия эксплуатации и надежность
| Рабочая температура корпуса | -40…+90 °C |
| Макс. температура корпуса | Tcase=+90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+90 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 2391,4 тыс. ч (мин.) Telcordia SR-332; 204,9 тыс. ч (мин.) MIL-HDBK-217F (25 °C) |
| Температурное снижение допустимой нагрузки по высоте | 3,5 °C/1000 м для безвентиляторных моделей при высоте более 2000 м |
Механика
| Габариты (Д×Ш×В) | 244×71×37,5 мм |
| Масса | 1,22 кг |
Функциональные исполнения (для выбора варианта ELG-200-48-...)
Для ELG-200-48 в серии предусмотрены модификации с различной функциональностью и степенью защиты, кодируемые суффиксами:
| Blank | IP67; выходное напряжение и ток фиксированные |
| A | IP65; регулировка выходного напряжения и тока встроенными подстроечными элементами |
| B | IP67; диммирование 3-в-1 (0–10 В DC, 10 В PWM 100 Гц…3 кГц, резистор), «dim-to-off» |
| AB | IP65; регулировка напряжения/тока + диммирование 3-в-1 |
| DA | IP67; интерфейс DALI (первичная сторона) |
| Dx | IP67; встроенное «Smart timer» диммирование (по запросу пользователя) |
| D2 | IP67; Smart timer диммирование и программируемая функция |
Диммирование (для B/AB-исполнений)
- Методы: 0…10 В DC; 10 В PWM (100 Гц…3 кГц); резистор.
- Минимальный уровень диммирования около 8%; в диапазоне 0%
- Выходной ток может снижаться до 0% при входе диммирования около 0 кОм или 0 В DC, либо при 0% скважности PWM.
- Ток источника диммирования со стороны драйвера: 100 мкА (тип.).
- Требование: не соединять «DIM-» с «Vo-».
Применения
- Уличное светодиодное освещение
- Архитектурное светодиодное освещение
- Светодиодное освещение складских/промышленных помещений (bay lighting)
- Светодиодные прожекторы (flood lighting)
- Исполнение «HL» для использования в опасных (классифицированных) зонах: Class I, Division 2 (указано для серии)
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Режимы питания светодиодного модуля описаны в разделе «Методы питания светодиодного модуля».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает: допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение допустимой нагрузки; см. статические характеристики.
- Время включения измеряется при первом «холодном» старте; повторные включения/выключения могут увеличивать время включения.
- Потребление в режиме холостого хода нормируется для входа 230 В AC.
- Источник питания рассматривается как компонент в составе конечного изделия; конечный производитель должен повторно подтвердить соответствие EMC для всей установки.
- Типичная ожидаемая наработка >50 000 ч достигается при Tcase (точка tc/TMP) около 70 °C или ниже.
- Перед применением следует учитывать указания руководства по установке и условия обеспечения степени защиты IP.
- Для выполнения требований актуального ErP по светильникам данный источник питания должен устанавливаться после выключателя и не быть постоянно подключенным к сети.
- Для A/AB-исполнений при встроенном применении необходимо учитывать условия соответствия применению типа HL.
- Рекомендация подключения: корпус соединять с PE для обеспечения EMC и безопасной эксплуатации.
