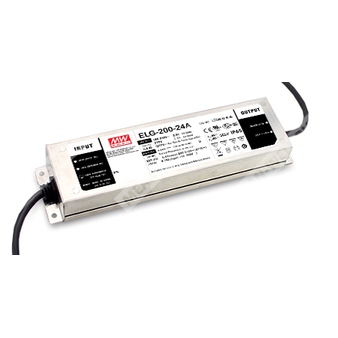

ELG-200-48A-3Y - AC/DC LED драйвер постоянного напряжения с режимом ограничения тока для питания светодиодных нагрузок.
Идентификация и назначение
Серия: ELG-200
Партномер: ELG-200-48A-3Y
Тип изделия: импульсный AC/DC источник питания (LED драйвер) с двойным режимом постоянное напряжение + постоянный ток (CV+CC).
Типовые применения: уличное LED освещение, архитектурное LED освещение, bay lighting, прожекторное (flood) LED освещение.
Особенности: безвентиляторное исполнение, металлический корпус с функциональным заземлением, встроенный активный PFC, малое потребление без нагрузки/в ожидании.
Расшифровка партномера ELG-200-48A-3Y
| ELG |
семейство LED драйверов MEAN WELL |
| 200 |
класс мощности серии (144–200 Вт) |
| 48 |
номинальное выходное напряжение 48 В |
| A |
исполнение с регулировкой выходного тока и выходного напряжения встроенным потенциометром; степень защиты IP65 |
| 3Y |
вход 3-проводный: AC/L, AC/N, PE (защитное заземление) |
Ключевые электрические параметры (для модели 48 В)
| Номинальная мощность (при 200–305 VAC) |
199,68 Вт |
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
4,16 А |
| Диапазон выходного напряжения (режим CV) |
44,8 ~ 51,2 В (для типа A/AB — регулируемый потенциометром) |
| Диапазон выходного тока |
2,08 ~ 4,16 А (для типа A/AB — регулируемый потенциометром) |
| Область стабилизации тока (диапазон напряжения в режиме CC) |
54 ~ 63 В |
| Пульсации и шум (макс.) |
250 мВп-п |
| КПД (тип.) |
93% |
Входные параметры
| Диапазон входного напряжения |
100 ~ 305 VAC; 142 ~ 431 VDC |
| Частота сети |
47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥ 0,97 / 115 VAC; PF ≥ 0,95 / 230 VAC; PF ≥ 0,92 / 277 VAC |
| Коэффициент гармоник тока |
THD < 20% (при нагрузке ≥50% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| Входной ток |
1,8 А / 115 VAC; 1,2 А / 230 VAC; 1,0 А / 277 VAC |
| Пусковой ток (тип.) |
60 А (twidth = 510 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Утечка на землю |
< 0,75 мА / 277 VAC |
| Макс. количество БП на автомате 16 А (230 VAC) |
4 шт. (тип B) / 6 шт. (тип C) |
| Потребление без нагрузки |
< 0,5 Вт (для типов Blank / A / Dx / D) |
Выходные параметры (48 В исполнение)
| Номинальное напряжение |
48 В |
| Диапазон выходного напряжения |
44,8 ~ 51,2 В (регулируется для типа A/AB) |
| Номинальный ток |
4,16 А |
| Диапазон тока |
2,08 ~ 4,16 А (регулируется для типа A/AB) |
| Мощность (при 200–305 VAC) |
199,68 Вт |
| Допуск выходного напряжения |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Пульсации и шум (макс.) |
250 мВп-п |
| Время запуска / нарастания |
500 мс, 100 мс / 230 VAC; 1000 мс, 100 мс / 115 VAC |
| Время удержания (тип.) |
10 мс / 230 VAC; 10 мс / 115 VAC |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50°C) |
Защиты
| Перегрузка по току |
95 ~ 108%; режим ограничения постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
«hiccup» режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
отключение выходного напряжения; восстановление после повторной подачи питания |
| Перегрев |
отключение выходного напряжения; восстановление после повторной подачи питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение изоляции |
Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС (излучение и устойчивость)
| ЭМС излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); помехоустойчивость к импульсным перенапряжениям: Line-Earth 6 кВ, Line-Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Безопасность и соответствие стандартам
| Стандарты безопасности |
UL8750 (тип «HL»); CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13 |
Условия эксплуатации и надежность
| Рабочая температура корпуса |
Tcase = -40 ~ +90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +90°C, 10 ~ 95% RH |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) |
2391,4 тыс. ч (мин.), Telcordia SR-332; 204,9 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Конструктив и подключение
| Степень защиты корпуса |
IP65 (для исполнения A) |
| Габаритные размеры (Д×Ш×В) |
244 × 71 × 37,5 мм |
| Масса |
1,22 кг |
| Вход (исполнение 3Y) |
AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый) |
| Выход |
Vo+ (красный), Vo- (чёрный) |
| Рекомендация по монтажу |
ориентация согласно схеме «Recommend Mounting Direction» |
Функциональные режимы серии (контекст для выбора исполнения)
- Выход CV+CC: работа в режиме постоянного напряжения или в режиме стабилизации тока (в зависимости от нагрузки/конфигурации).
- Исполнение A: регулировка выходного напряжения и тока встроенным потенциометром.
- Встроенный активный корректор коэффициента мощности (PFC).
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методика измерения пульсаций: полоса 20 МГц, витая пара 12", на конце 0,1 мкФ и 47 мкФ параллельно.
- Допуск: включает установочный допуск, стабилизацию по сети и по нагрузке.
- При пониженном входном напряжении может требоваться дерейтинг; ориентироваться по разделу статических характеристик.
- Время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки/в ожидании нормируется для входа 230 VAC.
- Источник питания рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС на уровне всей установки.
- Серия соответствует типовой ожидаемой наработке >50 000 ч при температуре корпуса в районе 70°C или ниже (контрольная точка tc/TMP).
- Для высот эксплуатации выше 2000 м: дерейтинг температуры окружающей среды 3,5°C/1000 м (для безвентиляторных моделей).
- Для применения и условий обеспечения IP-защиты учитывать указания руководства пользователя.
- Для выполнения требований актуального ErP для светильников источник питания должен использоваться только за выключателем и не быть постоянно подключённым к сети.
- Подключение корпуса к PE рекомендуется для обеспечения ЭМС и безопасной эксплуатации.
