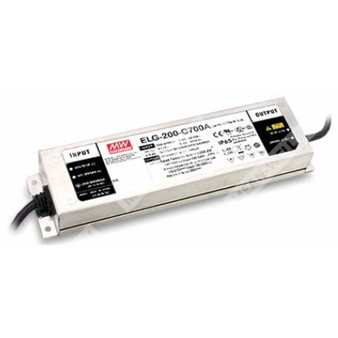

ELG-200-C700B-3Y - светодиодный источник питания (LED-драйвер) AC/DC 200 Вт с выходом постоянного тока и функцией диммирования.
Идентификация и назначение
Серия: MEAN WELL ELG-200
Класс устройства: LED-драйвер с комбинированным режимом «постоянное напряжение + постоянный ток» (двухрежимный выход).
Назначение: питание LED-модулей/светильников для уличного, архитектурного, складского (bay), прожекторного освещения; исполнение «HL» для применения в опасных (классифицированных) зонах Class I, Division 2 (для соответствующих типов).
Корпус и среда: металлический корпус; применение внутри/снаружи помещений при соблюдении условий монтажа.
Расшифровка партномера ELG-200-C700B-3Y
- ELG — семейство LED-драйверов MEAN WELL.
- 200 — номинальный класс мощности серии (до 200 Вт).
- C700 — исполнение с номинальным выходным током 0,70 А (постоянный ток).
Примечание: таблица для «C700» в предоставленных страницах спецификации отсутствует; численное значение тока извлечено из кодировки партномера.
- B — функциональная опция 3-в-1 диммирование (0–10 VDC / 10 V PWM / сопротивление), типовой класс защиты корпуса IP67.
- 3Y — вариант входной проводки: 3-проводный вход (с PE).
Ключевые особенности (по серии ELG-200)
- Выход: режимы «постоянное напряжение + постоянный ток».
- Встроенная активная коррекция коэффициента мощности (PFC).
- Потребление без нагрузки/в ожидании: <0,5 Вт (в зависимости от типа исполнения).
- Степень защиты: IP67/IP65 (в зависимости от типа исполнения).
- Функциональные опции серии: подстройка выхода потенциометром (A/AB), 3-в-1 диммирование (B/AB), Smart timer dimming (Dxx/D2), DALI (DA).
- Работа при высокой температуре корпуса (Tcase до +90°C) при естественной конвекции.
Исполнение и степень защиты
| Параметр |
Значение для ELG-200-C700B-3Y |
| Тип исполнения |
B (3-в-1 диммирование) |
| Степень защиты оболочки |
IP67 |
| Входная проводка |
3Y (3-проводный вход с PE) |
| Корпус |
Металлический, с функциональным заземлением (FG/PE) |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
100…305 VAC |
| Диапазон входного напряжения постоянного тока |
142…431 VDC |
| Частота сети |
47…63 Hz |
| Коэффициент мощности при полной нагрузке |
PF ≥0,97 (115 VAC); PF ≥0,95 (230 VAC); PF ≥0,92 (277 VAC) |
| Коэффициент гармонических искажений тока |
THD <20% (нагрузка ≥50% при 115/230 VAC; нагрузка ≥75% при 277 VAC) |
| Входной ток |
1,8 A (115 VAC); 1,2 A (230 VAC); 1,0 A (277 VAC) |
| Пусковой ток (тип.) |
60 A (twidth=510 µs, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки |
<0,75 mA / 277 VAC |
| Макс. количество БП на автомате 16 A (230 VAC) |
4 шт. (автомат тип B) / 6 шт. (автомат тип C) |
Выходные параметры (из кодировки партномера и общих разделов серии)
| Параметр |
Значение для ELG-200-C700B-3Y |
| Номинальный выходной ток |
0,70 A (код C700) |
| Режимы регулирования |
Постоянный ток / постоянное напряжение (двухрежимная характеристика серии) |
| Перегрузка по току |
95…108% (ограничение постоянным током, автовосстановление после устранения причины) |
| Короткое замыкание |
Импульсный (hiccup) режим, автоматическое восстановление после устранения КЗ |
| Перенапряжение |
Отключение выхода, восстановление после повторного включения питания |
| Перегрев |
Отключение выхода, восстановление после повторного включения питания |
Потребление без нагрузки / в ожидании
| Параметр |
Значение |
| Потребление без нагрузки |
<0,5 W для типов Blank / A / Dx / D |
| Потребление в режиме ожидания |
<0,5 W для типов B / AB / DA |
Диммирование (актуально для типа B)
Принцип: уровень выходного постоянного тока регулируется сигналом между DIM+ и DIM- одним из трёх способов. Источник диммирования от драйвера: 100 µA (тип.).
| Режим |
Параметры |
Замечания по подключению |
| Аналоговое напряжение |
0…10 VDC |
Не соединять DIM- с Vo- |
| PWM |
10 V PWM, 100 Hz…3 kHz |
Не соединять DIM- с Vo- |
| Сопротивление |
Внешний резистор между DIM+ и DIM- (шкала до 100 kΩ / N для синхронного диммирования) |
Не соединять DIM- с Vo- |
Ограничения:
1) Минимальный уровень диммирования около 8%; выходной ток не нормирован при 0% 2) Выходной ток может снижаться до 0% при входе диммирования около 0 kΩ или 0 VDC, либо при PWM 10 V с заполнением 0%.
Рекомендация: для диммируемых исполнений прямое подключение к LED-нагрузке предпочтительно; применение с дополнительными драйверами не рекомендуется.
Электрическая прочность изоляции
| Параметр |
Значение |
| Испытательное напряжение (вход–выход) |
3,75 kVAC |
| Испытательное напряжение (вход–корпус/PE) |
2,0 kVAC |
| Испытательное напряжение (выход–корпус/PE) |
1,5 kVAC |
| Сопротивление изоляции |
100 MΩ / 500 VDC / 25°C / 70% RH (вход–выход, вход–корпус, выход–корпус) |
ЭМС (общие сведения по серии)
| Параметр |
Значение |
| Помехоэмиссия |
Соответствие EN/BS EN 55015; EN/BS EN 61000-3-2 Class C (при нагрузке ≥50%); EN/BS EN 61000-3-3; а также региональные нормы (GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15/KN61547) |
| Помехоустойчивость |
Соответствие EN/BS EN 61000-4-2/3/4/5/6/8/11; EN/BS EN 61547 (light industry level); грозоимпульс: Линия-земля 6 kV, Линия-линия 4 kV |
Условия эксплуатации и надёжность
| Параметр |
Значение |
| Диапазон температуры корпуса (Tcase) |
-40…+90 °C |
| Максимальная температура корпуса |
Tcase = +90 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+90 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Hz, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
| MTBF |
2391,4 тыс. ч (мин.), Telcordia SR-332; 204,9 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Механические данные
| Параметр |
Значение |
| Габариты (Д×Ш×В) |
244×71×37,5 мм |
| Масса |
1,22 кг |
Проводка и подключение (актуально для 3Y и B)
| Цепь |
Провод/обозначение |
| Вход AC |
AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) — для 3Y |
| Выход DC |
Vo+ (красный), Vo- (чёрный) |
| Диммирование (тип B) |
DIM+ (фиолетовый), DIM- (розовый) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Диаграммы и режимы работы LED-модуля приведены в разделе методов питания LED (двухрежимная характеристика CV/CC).
- Пульсации и шум измеряются при полосе 20 MHz с использованием витой пары 12", с оконечной ёмкостью 0,1 µF и 47 µF параллельно.
- Допуск по выходному параметру включает установочный допуск, влияние сети и нагрузки.
- При пониженных входных напряжениях может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом «холодном» старте; при повторных включениях/выключениях возможно увеличение времени запуска.
- Потребление без нагрузки/в ожидании нормировано для входа 230 VAC.
- Источник питания является компонентом, ЭМС итогового изделия зависит от монтажа; производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Для высот более 2000 м: температурный дерейтинг 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед применением учитывать указания руководства по установке и особенности обеспечения степени защиты (IP) при монтаже.
- Для выполнения требований актуальных ErP-регламентов данный источник питания допускается использовать только «за выключателем», без постоянного подключения к сети.
- Подключить корпус к PE для обеспечения требований по ЭМС и безопасной эксплуатации.
- По варианту входной проводки с PE (опции) требуется согласование/уточнение у производителя.
