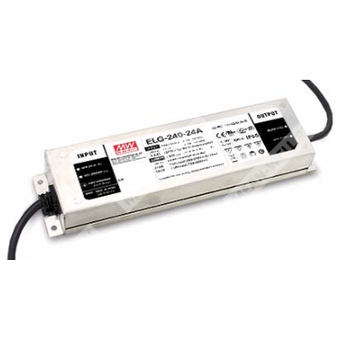

ELG-240-24A - AC/DC светодиодный драйвер постоянного напряжения/постоянного тока для питания светодиодных нагрузок.
Идентификация и назначение
Производитель/серия: MEAN WELL ELG-240 series
Компонент: герметичный AC/DC LED драйвер (источник питания для светодиодов) с активной коррекцией коэффициента мощности, двухрежимный выход CV+CC.
Тип применения (из перечня): уличное, архитектурное, промышленное (bay), прожекторное LED освещение; исполнение Type “HL” для применения в опасных (классифицированных) зонах Class I, Division 2 (для соответствующих вариантов исполнения серии).
Расшифровка партномера ELG-240-24A
| ELG | Семейство LED драйверов (серия ELG) |
| 240 | Номинальная выходная мощность серии: 240 Вт (при входе 200–305 VAC; при 100–180 VAC указана пониженная мощность 180 Вт) |
| 24 | Номинальное выходное напряжение: 24 В DC |
| A | Функциональный вариант: регулировка выходного напряжения и выходного тока встроенным потенциометром; степень защиты корпуса для A-типа: IP65 |
Ключевые особенности (серия/вариант)
- Выход: режим постоянного напряжения + постоянного тока (CV+CC).
- Металлический корпус; функциональное заземление корпуса (FG).
- Встроенная активная PFC.
- Степень защиты: для ELG-240-24A — IP65.
- Работа при температуре корпуса (Tcase) от −40 до +90 °C при естественной конвекции (без вентилятора).
Электрические параметры выхода (ELG-240-24 / применимо к ELG-240-24A)
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного напряжения (режим CV/диапазон регулировки) | 22,4 ~ 25,6 В (регулируется для A/AB-типа встроенным потенциометром) |
| Номинальный выходной ток | 10 А |
| Диапазон регулировки выходного тока | 5 ~ 10 А (регулируется для A/AB-типа встроенным потенциометром) |
| Номинальная выходная мощность | 240 Вт |
| Мощность при входе 100–180 VAC | 180 Вт |
| Область стабилизации тока (диапазон напряжений при CC) | 12 ~ 24 В |
| Пульсации и шум (макс.) | 200 мВ пик-пик |
| Точность выходного напряжения | ±2,0% |
| Линейная регулировка | ±0,5% |
| Нагрузочная регулировка | ±0,5% |
| Время запуска/нарастания | 500 мс / 100 мс (230 VAC); 1000 мс / 100 мс (115 VAC) |
| Время удержания (тип.) | 10 мс (230 VAC); 10 мс (115 VAC) |
Входные параметры
| Диапазон входного напряжения | 100 ~ 305 VAC; 142 ~ 431 VDC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 (115 VAC); PF ≥ 0,95 (230 VAC); PF ≥ 0,92 (277 VAC) |
| Коэффициент гармоник тока | THD < 20% (при нагрузке ≥ 50% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| Потребляемый ток (AC) | 2,2 А (115 VAC); 1,5 А (230 VAC); 1,2 А (277 VAC) |
| Пусковой ток (тип.) | 60 А (длительность 510 мкс при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА (277 VAC) |
| Потребление без нагрузки | < 0,5 Вт (для вариантов Blank/A/Dx/D-типа) |
Эффективность (типовая)
| КПД (тип.) | 92% (24 В модель) |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока (constant current limiting), автоматическое восстановление после устранения неисправности; уровень 95 ~ 108% |
| Перенапряжение | 27 ~ 34 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/PE) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/PE) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25 °C / 70% RH (вход–выход, вход–корпус/PE, выход–корпус/PE) |
ЭМС (соответствие)
| Помехоэмиссия | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); импульсные перенапряжения: Line–Earth 6 кВ, Line–Line 4 кВ |
Безопасность и нормативы
| Стандарты безопасности | UL8750 (Type “HL”); CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; IP65 или IP67; KC61347-1, KC61347-2-13 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса (Tcase) | −40 ~ +90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | −40 ~ +90 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| MTBF | 2391,4 тыс. ч (мин., Telcordia SR-332); 190,7 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Механические данные
| Габаритные размеры (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Масса | 1,22 кг |
| Степень защиты корпуса | IP65 (для A-типа) |
Подключение и исполнение
Вход (стандартно): 2-проводный (AC/L коричневый, AC/N синий). Для серии также указан вариант 3Y (3-проводный вход с PE) как опция входной проводки.
Выход: Vo+ (красный), Vo− (чёрный).
Заземление корпуса: требуется подключение корпуса к PE для полноценной ЭМС и безопасной эксплуатации (см. примечания).
Примечания
- Все параметры, если не оговорено иное, измерены при входе 230 VAC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Методика выбора режима питания LED-модуля: устройство может работать как в режиме постоянного тока (прямое питание), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Пульсации и шум измеряются при полосе 20 МГц с применением 12" витой пары, оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск выходного напряжения включает установочную погрешность, линейную и нагрузочную регулировки.
- При низком входном напряжении может потребоваться дерейтинг; ориентироваться по разделам статических характеристик.
- Время запуска измерено при первом холодном старте; многократное включение/выключение может приводить к увеличению времени запуска.
- Потребление без нагрузки нормировано для входа 230 VAC.
- Драйвер рассматривается как компонент конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС на уровне полного устройства.
- Для высоты установки более 2000 м: дерейтинг температуры окружающей среды 3,5 °C на 1000 м для безвентиляторных моделей (для вентиляторных — 5 °C на 1000 м).
- Для выполнения требований актуальных норм ErP для светильников данный LED-источник может применяться только после выключателя и не должен быть постоянно подключён к сети.
- Подключить корпус к PE для обеспечения полной ЭМС и безопасной эксплуатации.
- По варианту входной проводки с PE требуется согласование/запрос.
- Для A/AB-типа требуется учитывать условия встраивания для соответствия применению Type HL.
