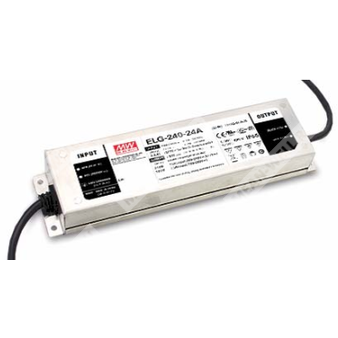

ELG-240-24B - светодиодный драйвер (источник питания) AC/DC 240 Вт с выходом 24 В и функцией 3-в-1 диммирования.
Расшифровка партномера
ELG — серия источников питания для светодиодного освещения (режимы постоянного напряжения + постоянного тока).
240 — номинальная мощность серии (класс 180…240 Вт; для модели 24 В указано 240 Вт при 200…305 VAC).
24 — номинальное выходное напряжение 24 В DC.
B — исполнение с функцией 3-в-1 диммирования (0…10 В DC / ШИМ 10 В / резистор), степень защиты IP67, выходные параметры фиксированные.
Назначение и функциональные особенности
- Двухрежимный выход: постоянное напряжение + постоянный ток (ограничение тока в заданной области).
- Активная коррекция коэффициента мощности (PFC).
- Исполнение в металлическом корпусе с функциональным заземлением.
- Применение внутри/снаружи помещений при наличии соответствующего монтажа и соблюдения условий по температуре корпуса.
- Диммирование (для типа B): 0…10 В DC, ШИМ 10 В (100 Гц…3 кГц), резистивное управление.
Степень защиты оболочки
| Партномер |
ELG-240-24B |
| Степень защиты IP |
IP67 |
Выходные параметры (OUTPUT) — ELG-240-24 (применимо к ELG-240-24B)
| Номинальное выходное напряжение |
24 В DC |
| Номинальный ток |
10 A |
| Номинальная мощность |
240 W (при 200…305 VAC) |
| Номинальная мощность при пониженном входном напряжении |
180 W (при 100…180 VAC) |
| Пульсации и шум (макс.) |
200 мВп-п |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Область постоянного тока |
12…24 В |
| Порог/диапазон защиты по перенапряжению (выход) |
27…34 В |
Входные параметры (INPUT)
| Диапазон входного напряжения |
100…305 VAC; 142…431 VDC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 VAC; PF ≥ 0,95 при 230 VAC; PF ≥ 0,92 при 277 VAC (при полной нагрузке) |
| Суммарные гармонические искажения тока |
< 20% (при нагрузке ≥50% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| Потребляемый ток сети |
2,2 A / 115 VAC; 1,5 A / 230 VAC; 1,2 A / 277 VAC |
| Пусковой ток (тип.) |
60 A (twidth = 510 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 VAC |
| Потребление без нагрузки |
< 0,5 W (для исполнений Blank/A/Dx/D; тип B имеет режим ожидания <0,5 W) |
Эффективность
| КПД (тип.) |
92% (для 24 В модели) |
Защиты (PROTECTION)
| Перегрузка по току |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение (выход) |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) |
3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) |
2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 VDC / 25°C / 70% RH |
ЭМС (EMC)
| Помехоэмиссия |
Соответствие: BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость |
Соответствие: BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная устойчивость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 02; KC KN15, KN61547 |
Временные характеристики
| Время запуска/нарастания |
500 мс, 100 мс / 230 VAC; 1000 мс, 100 мс / 115 VAC |
| Время удержания (тип.) |
10 мс / 230 VAC; 10 мс / 115 VAC |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Температура корпуса (Tcase) при работе |
-40…+90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+90°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
| MTBF |
2391,4 тыс. ч (мин., Telcordia SR-332); 190,7 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты (Д×Ш×В) |
244 × 71 × 37,5 мм |
| Масса |
1,22 кг |
| Подключение сети |
ACL (коричневый), ACN (синий) |
| Выход |
Vo+ (красный), Vo- (черный) |
| Провода диммирования (тип B) |
DIM+ (фиолетовый), DIM- (розовый) |
| Рекомендуемое подключение корпуса |
Корпус: защитное заземление (Protective Earth) |
Диммирование (для типа B, применимо к ELG-240-24B)
| Методы управления |
0…10 В DC; ШИМ 10 В (100 Гц…3 кГц); резистор |
| Ток источника сигнала диммирования (тип.) |
100 мкА |
| Минимальный уровень диммирования |
Около 8% (в диапазоне 0%
|
| Отключение выхода диммированием |
Возможен спад до 0% при 0 кОм или 0 В DC, либо ШИМ 10 В с 0% скважностью |
| Критическое предупреждение по подключению |
Запрещено соединять DIM- с Vo- |
Применение
- Светодиодное уличное освещение
- Архитектурное светодиодное освещение
- Светодиодное освещение высоких пролетов
- Светодиодные прожекторы
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Методика работы в режимах постоянного тока/напряжения приведена в разделе о способах питания LED модуля.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск по выходному напряжению включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении требуется снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Потребление в режиме без нагрузки/ожидания нормировано для входа 230 VAC.
- Источник рассматривается как компонент конечного изделия; характеристики ЭМС зависят от конечного монтажа, производитель конечного изделия должен повторно квалифицировать соответствие ЭМС на собранном устройстве.
- Ресурс >50 000 ч типично достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Для высот эксплуатации выше 2000 м: температурное дерейтинг-снижение 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором.
- Для выполнения требований актуальной ErP-регламентации для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
