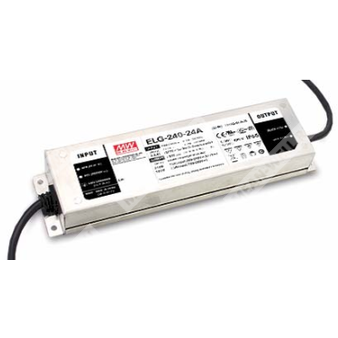

ELG-240-24DA-3Y - AC/DC драйвер светодиодов постоянного напряжения/тока с DALI-управлением для питания LED-нагрузок.
Идентификация и расшифровка партномера
Партномер: ELG-240-24DA-3Y
- ELG — серия источников питания/драйверов LED.
- 240 — номинальный класс мощности серии (180~240 Вт).
- 24 — номинальное выходное напряжение 24 В.
- DA — исполнение с цифровым управлением DALI.
- 3Y — исполнение входа 3-проводное (L/N/PE) для стандартной модели.
Назначение и принцип работы
- Питание светодиодных модулей в режиме постоянного напряжения + постоянного тока (двухрежимный выход CV+CC).
- Возможность работы:
- Режим постоянного тока (прямое питание LED).
- Режим постоянного напряжения (как правило, через дополнительный DC/DC драйвер).
- Интерфейс управления DALI (для исполнения DA).
- Рекомендуемые применения: уличное, архитектурное, складское, прожекторное LED-освещение; исполнение Type “HL” для Class I, Division 2 hazardous locations.
Основные характеристики (сводно)
| Тип изделия |
AC/DC LED-драйвер CV+CC |
| Диапазон входного напряжения |
100~305 В AC; 142~431 В DC |
| Номинальный выход |
24 В, 10 А |
| Номинальная мощность (230В AC) |
240 Вт |
| Класс защиты оболочки |
IP67 (для DA-типа) |
| Активная коррекция коэффициента мощности |
Встроенная (Active PFC) |
| КПД (тип.) |
92% |
| Рабочая температура корпуса |
Tcase = -40…+90 °C |
Параметры входа
| Диапазон входного напряжения |
100~305 В AC; 142~431 В DC |
| Диапазон частоты |
47~63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥ 0.97 (115В AC); PF ≥ 0.95 (230В AC); PF ≥ 0.92 (277В AC) |
| Суммарные гармонические искажения тока |
THD < 20% (нагрузка ≥ 50% при 115/230В AC; нагрузка ≥ 75% при 277В AC) |
| Входной ток AC |
2.2 А (115В AC); 1.5 А (230В AC); 1.2 А (277В AC) |
| Пусковой ток (тип.) |
60 А, длительность 510 мкс (измерение при 50% Ipeak) при 230В AC; по NEMA 410 |
| Ток утечки |
< 0.75 мА при 277В AC |
| Макс. число блоков на автомат 16 А |
4 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230В AC |
| Потребление без нагрузки |
< 0.5 Вт (для Blank/A/Dx/D) |
| Потребление в режиме ожидания |
< 0.5 Вт (для B/AB/DA) |
Параметры выхода (модель 24 В)
| Номинальное выходное напряжение |
24 В DC |
| Номинальный ток |
10 А |
| Номинальная мощность |
240 Вт (при 230~305В AC); 180 Вт (при 100~180В AC) |
| Пульсации и шум (макс.) |
200 мВп-п |
| Допуск выходного напряжения |
±2.0% |
| Стабилизация по сети |
±0.5% |
| Стабилизация по нагрузке |
±0.5% |
| Время запуска/нарастания |
500 мс, 100 мс при 230В AC; 1000 мс, 100 мс при 115В AC |
| Время удержания (тип.) |
10 мс при 230В AC; 10 мс при 115В AC |
| КПД (тип.) |
92% |
Режим CV+CC и области регулирования (24 В модель)
| Диапазон регулировки выходного напряжения |
22.4~25.6 В (только A/AB-тип, потенциометр) |
| Диапазон регулировки тока |
5~10 А (только A/AB-тип, потенциометр) |
| Область постоянного тока |
12~24 В |
| Защита по перегрузке по току |
95~108% (ограничение тока, авто-восстановление после снятия неисправности) |
DALI-интерфейс (для исполнения DA)
| Стандарт DALI |
Соответствие IEC 62386-101, 102 (207 — по запросу) |
| Подключение |
Сигнал DALI между DA+ и DA- (первичная сторона) |
| Адресация/группы |
16 групп и 64 адреса |
| Первый шаг |
Фиксирован на уровне 8% выхода |
Защиты
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после снятия КЗ |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытательное напряжение |
Вход-выход: 3.75 кВ AC; вход-FG: 2.0 кВ AC; выход-FG: 1.5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС (соответствие)
| Помехоэмиссия |
BS EN/EN 55015; BS EN/EN 61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN 61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость |
BS EN/EN 61000-4-2,3,4,5,6,8,11; BS EN/EN 61547 (light industry level), устойчивость к импульсным перенапряжениям: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 02; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Рабочая температура (по корпусу) |
Tcase = -40…+90 °C |
| Максимальная температура корпуса |
Tcase = +90 °C |
| Рабочая влажность |
20…95% RH (без конденсации) |
| Температура/влажность хранения |
-40…+90 °C, 10…95% RH |
| Температурный коэффициент |
±0.03%/°C (0…60 °C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X/Y/Z |
| MTBF |
2391.4 тыс. ч (мин., Telcordia SR-332); 190.7 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Корпус, степень защиты, габариты и масса
| Исполнение корпуса |
Металлический корпус, функциональное заземление (FG) |
| Степень защиты оболочки |
IP67 (для DA-типа) |
| Габаритные размеры (Д×Ш×В) |
244 × 71 × 37.5 мм |
| Масса |
1.22 кг |
Стандарты безопасности
| Соответствие стандартам |
UL8750 (type “HL”), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN 62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13 |
Подключение и проводка
- Вход (3Y): AC/L (коричневый), AC/N (синий), PE (зелено-желтый).
- Выход DC: Vo+ (красный), Vo- (черный).
- DALI (DA-тип): DA+ и DA- (в документе обозначены как DIM+ (фиолетовый) и DIM- (розовый) для B/DA/D2-типов; для DA-типа это DA+ и DA-).
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методика питания LED-модуля: см. раздел о методах питания LED (возможна работа в режиме постоянного тока или постоянного напряжения).
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12" с оконечиванием конденсаторами 0.1 мкФ и 47 мкФ параллельно.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение мощности; см. графики статических характеристик.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки указано для входа 230В AC.
- Источник рассматривается как компонент, работающий в составе конечного изделия; итоговая ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие ЭМС на уровне системы.
- Серия соответствует типовой наработке >50 000 часов при температуре корпуса (точка tc/TMP по DLC) около 70 °C или ниже.
- Снижение допустимой температуры окружающей среды: 3.5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Для выполнения требований актуальной ErP-регламентации для светильников источник может использоваться только за выключателем, без постоянного подключения к сети.
- Для исполнения A/AB при встраивании необходимо учитывать требования применения Type HL.
- Подключайте корпус к PE для обеспечения ЭМС и безопасной эксплуатации.
- Варианты входной проводки с PE — по согласованию с производителем.
