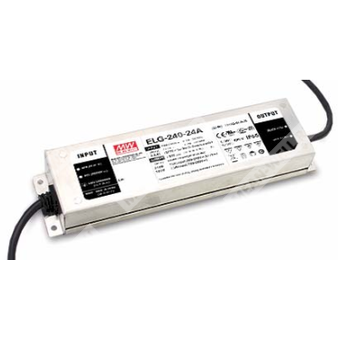

ELG-240-24DA - герметичный AC/DC драйвер светодиодов 24 В 240 Вт с выходом постоянного напряжения и тока и управлением по DALI.
Идентификация и назначение
Партномер: ELG-240-24DA
Серия: ELG-240
Класс защиты корпуса: IP67 (для DA-исполнения)
Функциональное назначение: питание светодиодных нагрузок в режимах постоянного напряжения и постоянного тока; удалённое управление яркостью по интерфейсу DALI (первичная сторона).
Расшифровка партномера ELG-240-24DA
| ELG |
Семейство/линейка LED драйверов MEAN WELL |
| 240 |
Номинальная мощность серии (240 Вт) |
| 24 |
Номинальное выходное напряжение (24 В) |
| DA |
Исполнение с управлением по DALI (DALI control technology), степень защиты IP67 |
Ключевые особенности
- Двухрежимный выход: постоянное напряжение + постоянный ток (CV+CC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Потребление без нагрузки / в ожидании: менее 0,5 Вт (для Blank/A/Dx/D); для B/AB/DA — потребление в ожидании менее 0,5 Вт.
- Металлический корпус с функциональным заземлением (FG/PE).
- Работа при конвекционном охлаждении (без вентилятора).
- Защитные функции: короткое замыкание, перегрузка/переток, перенапряжение, перегрев.
Параметры выхода (ELG-240-24 / применимо к ELG-240-24DA по кодировке «24» и исполнению «DA»)
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного напряжения (область постоянного тока) |
12 ~ 24 В |
| Номинальный выходной ток |
10 А |
| Номинальная мощность |
240 Вт |
| Пульсации и шум (макс.) |
200 мВ пик-пик |
| Допуск по выходному напряжению |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Регулировка напряжения |
Регулируется только для A/AB-исполнений (потенциометром); для DA не указано как регулируемое |
| Регулировка тока |
Регулируется только для A/AB-исполнений (потенциометром); для DA не указано как регулируемое |
| Область ограничения тока |
95 ~ 108% |
Параметры входа
| Диапазон входного напряжения |
100 ~ 305 В AC; 142 ~ 431 В DC |
| Частота сети |
47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Полное гармоническое искажение тока |
< 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| КПД (тип.) |
92% (для 24 В модели) |
| Ток потребления |
2,2 А (115 В AC); 1,5 А (230 В AC); 1,2 А (277 В AC) |
| Пусковой ток (тип.) |
60 А (t=510 мкс, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
| Потребление без нагрузки |
< 0,5 Вт (для Blank/A/Dx/D) |
| Потребление в ожидании |
< 0,5 Вт (для B/AB/DA) |
Временные параметры
| Время запуска / нарастания |
500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
| Время удержания (тип.) |
10 мс при 230 В AC; 10 мс при 115 В AC |
Защиты
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка/переток |
Ограничение по току, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения питания; порог 27 ~ 34 В (для 24 В модели) |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-корпус/земля) |
2,0 кВ AC |
| Испытательное напряжение (выход-корпус/земля) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-земля, выход-земля) |
Условия эксплуатации и надёжность
| Рабочая температура корпуса |
Tcase = -40 ~ +90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +90°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 60°C) |
| Вибрация |
10 ~ 500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) |
2391,4 тыс. ч (мин.) Telcordia SR-332; 190,7 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
| Дерейтинг по высоте |
3,5°C/1000 м (безвентиляторные модели) выше 2000 м |
ЭМС (излучение/устойчивость)
| ЭМС, излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС, устойчивость |
Соответствие BS EN/EN61000-4-2/3/4/5/6/8/11; BS EN/EN61547 (уровень light industry); грозоимпульсная устойчивость: Линия-Земля 6 кВ, Линия-Линия 4 кВ; EAC TP TC 02; KC KN15, KN61547 |
Интерфейс управления (исполнение DA)
| Тип управления |
DALI (первичная сторона) |
| Подключение |
Сигнал DALI между выводами DA+ и DA- |
| Адресация/группы |
16 групп и 64 адреса |
| Первый шаг регулирования |
Фиксирован на уровне 8% выходного сигнала |
| Стандарты DALI |
IEC62386-101, IEC62386-102; (IEC62386-207 — по запросу) только для DA-исполнения |
Механические параметры
| Габаритные размеры (Д×Ш×В) |
244 × 71 × 37,5 мм |
| Масса |
1,22 кг |
| Корпус |
CASE NO.: 262A |
Соответствие требованиям безопасности
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; IP65 или IP67 |
Применения
- Уличное светодиодное освещение.
- Архитектурная подсветка.
- Освещение промышленных/складских зон.
- Прожекторное освещение.
- Исполнение «HL» для применения в опасных (классифицированных) зонах Class I, Division 2.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Методы питания LED модулей: см. раздел по методам управления LED модулем (работа в режиме постоянного тока или постоянного напряжения).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- При низких входных напряжениях может требоваться дерейтинг; см. статические характеристики.
- Время запуска измерено при первом холодном старте; переключение питания может увеличивать время запуска.
- Потребление без нагрузки/ожидания нормируется для входа 230 В AC.
- Источник питания рассматривается как компонент конечного изделия; итоговые производители должны повторно квалифицировать соответствие ЭМС на уровне законченной установки.
- Для выполнения требований актуальных норм ErP для светильников данный источник питания должен применяться только «за выключателем» и не должен быть постоянно подключён к сети.
- Для A/AB-исполнений требуется учитывать применение в составе изделия для соответствия применению Type HL.
- Подключайте корпус к защитному проводнику PE для обеспечения требований ЭМС и безопасности.
- Варианты входной проводки с PE — по согласованию с производителем.
- Для любых примечаний по установке и обеспечению степени влагозащиты следует предварительно использовать руководство пользователя.
