ELG-240-36A-3Y
нет на складе

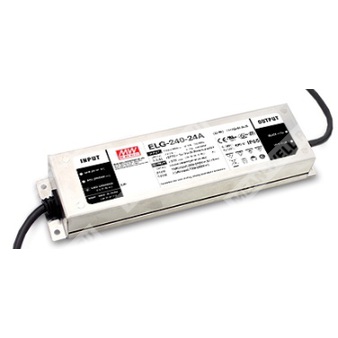

ELG-240-36A-3Y - герметичный AC/DC драйвер светодиодов 240 Вт с комбинированным режимом CV+CC и регулировкой выходных параметров.
Расшифровка партномера ELG-240-36A-3Y
- ELG — серия источников питания для LED.
- 240 — номинальная мощность серии (класс 180–240 Вт; для 36 В модели — около 240 Вт при 200–305 VAC).
- 36 — номинальное выходное напряжение 36 В.
- A — исполнение с регулировкой выходного напряжения и выходного тока встроенными подстроечными элементами.
- 3Y — вариант входного подключения: 3-проводный ввод (L, N, PE) для стандартной модели.
Назначение и принцип работы
ELG-240-36A-3Y — драйвер для питания светодиодных нагрузок, способный работать как в режиме постоянного напряжения (CV), так и в режиме постоянного тока (CC) в пределах заданной области. Питание нагрузки возможно напрямую (в CC-области) либо через дополнительный DC/DC драйвер (в CV-режиме), в соответствии с концепцией применения серии.
Ключевые особенности (по серии ELG-240)
- Выход: комбинированный режим постоянного напряжения + постоянного тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус; функциональное заземление корпуса (FG/PE).
- Герметизация для эксплуатации внутри/снаружи помещений (см. IP ниже).
- Защиты: КЗ, перегрузка/сверхток, перенапряжение, перегрев.
Степень защиты оболочки
IP65 (исполнение A).
Электрические параметры — выход (ELG-240-36)
| Номинальное выходное напряжение | 36 В DC |
| Номинальный выходной ток | 6,66 А |
| Номинальная мощность | 239,76 Вт |
| Диапазон выходного напряжения (область CV) | 18–36 В |
| Область постоянного тока (область CC) | 42–49 В |
| Пульсации и шум (макс.) | 250 мВп-п |
| Точность установки выходного напряжения | ±2,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Диапазон регулировки выходного напряжения (A/AB) | 33,5–38,5 В |
| Диапазон регулировки выходного тока (A/AB) | 3,33–6,66 А |
| Время запуска/нарастания | 500 мс, 100 мс (230 VAC); 1000 мс, 100 мс (115 VAC) |
| Время удержания (тип.) | 10 мс (230 VAC); 10 мс (115 VAC) |
Электрические параметры — вход
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 (115 VAC); PF ≥ 0,95 (230 VAC); PF ≥ 0,92 (277 VAC) |
| Суммарные гармонические искажения тока | THD < 20% (нагрузка ≥ 50% при 115/230 VAC; нагрузка ≥ 75% при 277 VAC) |
| Потребляемый ток AC | 2,2 А (115 VAC); 1,5 А (230 VAC); 1,2 А (277 VAC) |
| Пусковой ток (тип.) | 60 А (twidth=510 мкс, измерение при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 VAC |
| Макс. количество БП на автомате 16 А | 4 шт. (тип B) / 6 шт. (тип C) при 230 VAC |
| Потребление без нагрузки | < 0,5 Вт (для типов Blank/A/Dx/D) |
Эффективность (тип.)
| КПД (тип.) для 36 В модели | 92% |
Защиты и поведение при авариях
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка / сверхток | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-FG/PE) | 2,0 кВ AC |
| Испытательное напряжение (выход-FG/PE) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (I/P–O/P, I/P–FG, O/P–FG) / 500 VDC / 25°C / 70% RH |
ЭМС и нормативы
| Помехоэмиссия | Соответствие BS EN/EN 55015; BS EN/EN 61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN 61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | Соответствие BS EN/EN 61000-4-2,3,4,5,6,8,11; BS EN/EN 61547, уровень «light industry»; Грозоимпульсная устойчивость: Линия–Земля 6 кВ, Линия–Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN 62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; IP65 или IP67 (по исполнению) |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+90°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) | 2391,4 тыс. ч (мин.) Telcordia SR-332; 190,7 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Конструктивные данные
| Габаритные размеры (Д×Ш×В) | 244×71×37,5 мм |
| Масса | 1,22 кг |
Подключение (вариант 3Y)
| Вход сети | AC/L (коричневый), AC/N (синий) |
| Защитное заземление | PE (зелёный/жёлтый) |
| Выход | Vo+ (красный), Vo− (чёрный) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методика выбора/использования режима питания нагрузки приведена в разделе «Способы питания LED-модуля» (области CV/CC и поведение при защите).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск по выходному напряжению включает: допуск установки, регулирование по сети и по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по графикам статической характеристики.
- Время запуска измеряется при первом «холодном» включении; при повторных включениях/выключениях возможно увеличение времени запуска.
- Потребление без нагрузки нормировано для входа 230 VAC.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; итоговую ЭМС должен подтверждать производитель конечного изделия на полной установке.
- Для высоты эксплуатации более 2000 м: снижение допустимой температуры окружающей среды 3,5°C на 1000 м (для безвентиляторных моделей) и 5°C на 1000 м (для моделей с вентилятором).
- Для рекомендаций по монтажу и особенностей реализации водозащиты требуется руководство пользователя.
- Для соответствия актуальным требованиям ErP по светильникам источник может применяться только после выключателя и не должен быть постоянно подключён к сети.
- Для исполнений A/AB учитывать требования по встроенному применению для соответствия применению Type HL.
- Подключение корпуса к PE необходимо для обеспечения требований по ЭМС и безопасной эксплуатации.
- Варианты входного подключения с PE уточняются у производителя.
