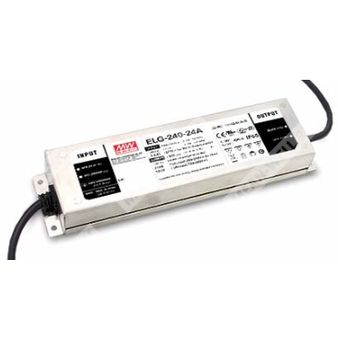

ELG-240-42A - светодиодный AC/DC драйвер 240 Вт с комбинированным режимом стабилизации напряжения и тока для питания LED нагрузок.
Расшифровка партномера
| ELG | Серия LED драйверов (Constant Voltage + Constant Current) |
| 240 | Номинальный класс мощности серии: 180–240 Вт (для модели 42 В: до 239,82 Вт) |
| 42 | Номинальное выходное напряжение: 42 В DC |
| A | Исполнение A-Type: IP65; выходные параметры Vo и Io регулируемые встроенным потенциометром |
Назначение и область применения
- Питание светодиодных систем освещения при работе в режиме стабилизации напряжения (CV) и стабилизации тока (CC).
- Применения: уличное LED освещение, архитектурное LED освещение, освещение складских/производственных зон (bay lighting), прожекторное LED освещение.
- Конструктив: металлический корпус с функциональным заземлением.
Ключевые особенности
- Комбинированный выход: режим постоянного напряжения + режим постоянного тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Бесвентиляторное охлаждение (естественная конвекция).
- Степень защиты (для исполнения A-Type): IP65.
- Потребление без нагрузки: <0,5 Вт (для Blank/A/Dx/D-Type).
Электрические параметры (выход) ELG-240-42A
| Номинальное выходное напряжение | 42 В DC |
| Диапазон выходного напряжения (режим CC) | 21 ~ 42 В |
| Номинальный выходной ток | 5,71 А |
| Номинальная мощность | 239,82 Вт |
| Мощность при входе 100–180 В AC | 179,76 Вт |
| Пульсации и шум (макс.) | 250 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Регулировки (только для A/AB-Type, встроенным потенциометром)
| Диапазон регулировки выходного напряжения | 39 ~ 45 В |
| Диапазон регулировки выходного тока | 2,86 ~ 5,71 А |
Динамические параметры
| Время запуска / нарастания | 500 мс, 100 мс / 230 В AC; 1000 мс, 100 мс / 115 В AC |
| Время удержания (тип.) | 10 мс / 230 В AC; 10 мс / 115 В AC |
Электрические параметры (вход)
| Диапазон входного напряжения | 100 ~ 305 В AC; 142 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | PF≥0,97/115 В AC; PF≥0,95/230 В AC; PF≥0,92/277 В AC |
| Коэффициент гармонических искажений | THD<20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) | 92,5% |
| Входной ток (тип.) | 2,2 А / 115 В AC; 1,5 А / 230 В AC; 1,2 А / 277 В AC |
| Пусковой ток (тип.) | 60 А (twidth=510 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Ограничение количества БП на автомат 16 А (230 В AC) | 4 шт. (автомат тип B) / 6 шт. (автомат тип C) |
| Потребление без нагрузки | <0,5 Вт (для Blank/A/Dx/D-Type; указано для 230 В AC) |
Защиты
| Короткое замыкание | Импульсный режим (hiccup), автовосстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС
| ЭМС излучение | Соответствие: BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость | Соответствие: BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); грозоимпульсная стойкость: Line-Earth 6 кВ, Line-Line 4 кВ; EAC TP TC 02; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40 ~ +90°C |
| Макс. температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +90°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60°C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 2391,4 тыс. ч (мин.), Telcordia SR-332 (Bellcore); 190,7 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Конструктивные и монтажные данные
| Корпус | Металлический, с подключением защитного заземления (Protective Earth) |
| Степень защиты | IP65 (исполнение A-Type) |
| Габариты (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Масса | 1,22 кг |
| Упаковка | 12 шт.; 15,2 кг; 0,72 CUFT |
| Рекомендуемое направление монтажа | Указано в разделе Installation Manual (схема ориентации корпуса) |
Стандарты безопасности
| Безопасность | UL8750 (type “HL”); CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; IP65 or IP67; KC61347-1, KC61347-2-13 |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методы управления LED нагрузкой: см. раздел «Методы подключения LED модуля» (возможна работа в CC или CV в зависимости от системы).
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение мощности; см. раздел «Статические характеристики».
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличить время запуска.
- Потребление без нагрузки/в режиме ожидания задано для входа 230 В AC.
- Источник рассматривается как компонент в составе конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для полной установки.
- Типичный ресурс эксплуатации >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки выше 2000 м: 3,5°C/1000 м для бесвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед использованием учитывать указания по применению и по обеспечению влагозащиты IP, приведенные в руководстве пользователя.
- Для выполнения требований актуальной ErP-регламентации для светильников данный источник должен использоваться за выключателем и не должен быть постоянно подключен к сети.
- Для A/AB-Type необходимо учитывать особенности встраивания для соответствия применению Type HL.
