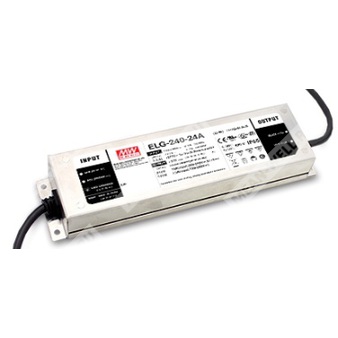

ELG-240-42B-3Y - AC/DC светодиодный драйвер постоянного напряжения/тока 240 Вт с 3‑в‑1 диммированием и 3‑проводным вводом.
Идентификация и расшифровка партномера
Партномер: ELG-240-42B-3Y
- ELG — серия источников питания для LED нагрузок (Constant Voltage + Constant Current).
- 240 — номинальная мощность серии (класс 180…240 Вт; для 42 В модели указана мощность 239,82 Вт).
- 42 — номинальное выходное постоянное напряжение 42 В.
- B — исполнение с функцией диммирования «3 в 1» (0…10 В DC / 10 В PWM / сопротивление), степень защиты IP67.
- 3Y — вариант входной проводки: 3‑проводный ввод (L, N, PE) для стандартной модели.
Назначение и режимы работы
- Драйвер допускает работу как в режиме постоянного тока (прямое питание LED), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Применения: уличное LED освещение, архитектурная подсветка, освещение складских/промышленных зон (bay lighting), прожекторное освещение (floodlighting).
- Исполнение Type “HL” — для применения в опасных (классифицированных) зонах Class I, Division 2 (указано для серии).
Класс защиты и конструктив
| Степень защиты (IP) | IP67 (для типа B) |
| Корпус | Металлический, функциональное заземление корпуса (Protective Earth) |
| Охлаждение | Безвентиляторное, свободная конвекция |
| Габариты (Д×Ш×В) | 244×71×37,5 мм |
| Масса | 1,22 кг |
Вход (электропитание)
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC (полная нагрузка) |
| Суммарные гармонические искажения тока | THD < 20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| Потребляемый ток AC | 2,2 А при 115 В AC; 1,5 А при 230 В AC; 1,2 А при 277 В AC |
| Пусковой ток (тип.) | 60 А (twidth=510 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. число БП на автомате 16 А | 4 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки/ожидание | Для типа B: потребление в режиме ожидания <0,5 Вт |
Выход (ELG-240-42B-3Y)
| Номинальное выходное напряжение | 42 В DC |
| Номинальный ток | 5,71 А |
| Номинальная мощность | 239,82 Вт |
| Регион постоянного тока | 21…42 В |
| Пульсации и шум (макс.) | 250 мВп‑п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон подстройки напряжения (для A/AB) | Не применимо к типу B (регулировка через встроенный потенциометр указана только для A/AB) |
| Диапазон подстройки тока (для A/AB) | Не применимо к типу B (регулировка через встроенный потенциометр указана только для A/AB) |
| Время запуска/нарастания (прим.) | 500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
| Время удержания (тип.) | 10 мс при 230 В AC; 10 мс при 115 В AC |
| КПД (тип.) | 92,5% |
Диммирование (тип B: «3 в 1»)
| Методы управления | 0…10 В DC между DIM+ и DIM-; 10 В PWM (100 Гц…3 кГц); управление сопротивлением между DIM+ и DIM- |
| Ток источника диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | Около 8% (ток не определён при 0% |
| Отключение по диммированию | Ток может снижаться до 0% при входе ~0 кОм или 0 В DC, либо PWM с 0% скважностью |
| Требование по подключению | Не соединять DIM- с Vo- |
| Рекомендация по применению | Рекомендуется прямое подключение к LED; не подходит для работы с дополнительными драйверами |
Защиты
| Короткое замыкание | Режим hiccup, автовосстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после переподключения питания |
| Перегрев | Отключение выходного напряжения, восстановление после переподключения питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–PE: 2,0 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход / вход–PE / выход–PE: 100 МОм при 500 В DC, 25°C, 70% RH |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+90°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
| MTBF | 2391,4 тыс. ч (мин., Telcordia SR-332); 190,7 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
ЭМС и соответствие
| Иммунитет (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level), грозоимпульс: Line–Earth 6 кВ, Line–Line 4 кВ |
| Эмиссия (помехоизлучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; а также GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности (для серии) | UL8750 (type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13 |
Подключение и механика (3Y, 3‑проводный ввод)
- Вход: AC/L (коричневый), AC/N (синий), PE (зелёно‑жёлтый).
- Выход DC: Vo+ (красный), Vo- (чёрный).
- Диммирование (тип B): DIM+ (фиолетовый), DIM- (розовый).
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика управления LED нагрузкой — см. раздел «Методы питания LED модуля» (Constant Current/Constant Voltage).
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск: включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; многократное включение/выключение может увеличивать время запуска.
- Потребление без нагрузки/ожидание нормируется для входа 230 В AC.
- Источник рассматривается как компонент в составе конечного оборудования; из-за влияния монтажа на ЭМС производитель конечного изделия должен повторно квалифицировать соответствие директивам ЭМС на уровне системы.
- Для высот эксплуатации выше 2000 м: дерейтинг температуры окружающей среды 3,5°C на 1000 м для безвентиляторных моделей.
- Для обеспечения требований актуального ErP для светильников данный источник может применяться только за выключателем, без постоянного подключения к сети.
- Подключать корпус к PE для полноценного обеспечения ЭМС и безопасной эксплуатации.
- По входному варианту проводки с PE — требуется обращение к производителю (для опций).
