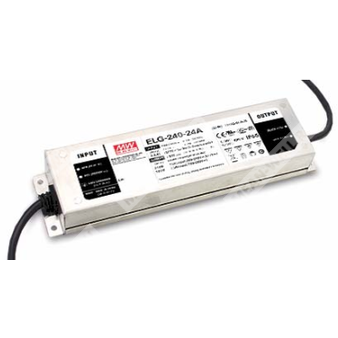

ELG-240-48A-3Y - AC/DC драйвер светодиодов постоянного напряжения с поддержкой постоянного тока (CV+CC) для питания LED-нагрузок.
Идентификация и назначение
Производитель/серия: MEAN WELL ELG-240
Класс изделия: AC/DC драйвер светодиодов 180–240 Вт с комбинированной характеристикой CV+CC (переход в режим стабилизации тока в области постоянного тока).
Типичное применение: светодиодное уличное освещение, архитектурное освещение, освещение промышленных зон (bay lighting), прожекторное освещение.
Расшифровка партномера
- ELG — семейство LED-драйверов MEAN WELL.
- 240 — номинальная мощность серии (класс 240 Вт; для 48 В модели — 240 Вт).
- 48 — номинальное выходное напряжение 48 В.
- A — исполнение с регулировкой выходного напряжения и выходного тока встроенными потенциометрами (Io и Vo регулируемые).
- 3Y — вариант входного подключения: 3-проводный вход (AC/L, AC/N, PE).
Ключевые особенности конструкции и режима работы
- Выходной режим: постоянное напряжение + постоянный ток (CV+CC).
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты оболочки: для типа A — IP65.
- Охлаждение: без вентилятора (естественная конвекция).
- Работа как в режиме стабилизации напряжения, так и в режиме стабилизации тока (прямое питание LED в области постоянного тока либо через дополнительный DC/DC при работе как источник напряжения).
Таблица: Выходные параметры (модель ELG-240-48, исполнение A)
| Номинальное выходное напряжение | 48 В |
| Диапазон выходного напряжения (область CV/настройка) | 44,8 ~ 51,2 В (регулируется для A-типа встроенным потенциометром) |
| Номинальный выходной ток | 5,0 А |
| Диапазон регулировки выходного тока | 2,5 ~ 5,0 А (регулируется для A-типа встроенным потенциометром) |
| Номинальная мощность | 240 Вт |
| Область постоянного тока (диапазон напряжения) | 24 ~ 48 В |
| Пульсации и шум (макс.) | 250 мВп-п |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Таблица: Входные параметры
| Диапазон входного напряжения | 100 ~ 305 В AC; 142 ~ 431 В DC |
| Частота входной сети | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Коэффициент гармонических искажений | THD < 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| Потребляемый ток AC | 2,2 А (115 В AC); 1,5 А (230 В AC); 1,2 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (twidth = 510 мкс при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление без нагрузки / в ожидании | < 0,5 Вт (для Blank / A / Dx / D-Type) |
Таблица: Эффективность и ограничения по мощности
| КПД (тип.), для 48 В модели | 93% |
| Выходная мощность при 100–180 В AC | 180 Вт |
| Выходная мощность при 200–305 В AC | 240 Вт |
| Дерейтинг по входному напряжению | Требуется при низком входном напряжении (см. статическую характеристику) |
Таблица: Защиты
| Перегрузка по току | 95 ~ 108%; ограничение тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения аварии |
| Перенапряжение | 54 ~ 63 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Таблица: Электрическая прочность изоляции
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
Таблица: Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40 ~ +90 °C |
| Макс. температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +90 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, по 72 мин по осям X/Y/Z |
| MTBF | 2391,4 тыс. ч (мин.) Telcordia SR-332; 190,7 тыс. ч (мин.) MIL-HDBK-217F (25 °C) |
| Дерейтинг по высоте | 3,5 °C/1000 м (безвентиляторные модели) при высоте более 2000 м |
Таблица: ЭМС (нормативы)
| ЭМС излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная устойчивость: Line–Earth 6 кВ, Line–Line 4 кВ; EAC TP TC 02; KC KN15, KN61547 |
Таблица: Безопасность и степень защиты
| Степень защиты оболочки (исполнение A) | IP65 |
| Стандарты безопасности | UL8750 (Type “HL”); CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14; GB19510.1; KC61347-1; KC61347-2-13 |
Таблица: Механические параметры
| Габаритные размеры (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Масса | 1,22 кг |
Подключение (вариант 3Y)
- Вход: AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый).
- Выход: Vo+ (красный), Vo- (чёрный).
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Метод питания LED-модуля: см. раздел методов управления LED-модулем (работа в режиме стабилизации тока или напряжения).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, подключенных параллельно.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низких входных напряжениях может требоваться дерейтинг; см. раздел статической характеристики.
- Время запуска измерено при первом включении из холодного состояния; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки указано для входа 230 В AC.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; итоговая ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для полной установки.
- Заявленный срок службы типично достигается при Tcase (точка tc/TMP) около 70 °C или ниже.
- Для обеспечения требований актуальных норм ErP для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Подключение корпуса к PE требуется для обеспечения ЭМС и безопасной эксплуатации.
- Для варианта входного подключения с PE следует запрашивать соответствующую опцию входной проводки.
