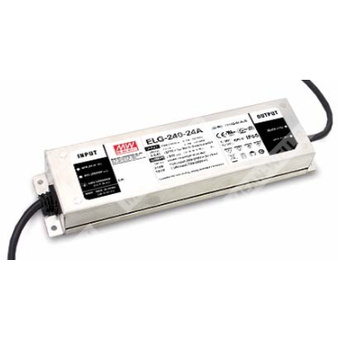

ELG-240-48A - светодиодный AC/DC драйвер (источник питания) 240 Вт с режимами CV+CC и регулировкой выходных параметров.
Расшифровка партномера
- ELG — серия LED драйверов
- 240 — номинальная мощность серии 240 Вт (для 48 В модели: 240 Вт)
- 48 — номинальное выходное напряжение 48 В
- A — исполнение с регулировкой выходного напряжения и выходного тока встроенными потенциометрами; класс защиты IP65
Назначение и режим работы
- Драйвер поддерживает два режима: постоянное напряжение и постоянный ток (dual mode CV+CC).
- Может работать как в режиме стабилизации напряжения (обычно с дополнительным DC/DC драйвером для светодиодов), так и в режиме стабилизации тока (прямое питание светодиодного модуля в области CC).
- Корпус металлический; предусмотрено подключение корпуса к защитному заземлению для требований ЭМС и безопасной эксплуатации.
Основные характеристики (для модели ELG-240-48)
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 5,0 А |
| Номинальная мощность | 240 Вт |
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Класс защиты корпуса | IP65 (для исполнения A) |
| КПД (тип.) | 93% |
| Коэффициент мощности | ≥0,97 @115 В AC; ≥0,95 @230 В AC; ≥0,92 @277 В AC (при полной нагрузке) |
Выходные параметры
| Выходное напряжение (номинал) | 48 В |
| Область стабилизации тока (по напряжению) | 24…48 В |
| Выходной ток (номинал) | 5,0 А |
| Выходная мощность (номинал) | 240 Вт |
| Пульсации и шум (макс.) | 250 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска / нарастания | 500 мс / 100 мс (230 В AC); 1000 мс / 100 мс (115 В AC) |
| Время удержания (тип.) | 10 мс (230 В AC); 10 мс (115 В AC) |
| Регулировка выходного напряжения | 44,8…51,2 В (только для A/AB, встроенный потенциометр) |
| Регулировка выходного тока | 2,5…5,0 А (только для A/AB, встроенный потенциометр) |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥0,97 @115 В AC; ≥0,95 @230 В AC; ≥0,92 @277 В AC (полная нагрузка) |
| Коэффициент гармоник тока | <20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| Потребляемый ток AC | 2,2 А @115 В AC; 1,5 А @230 В AC; 1,2 А @277 В AC |
| Пусковой ток (тип.) | 60 А (ширина 510 мкс при 50% Iпик) @230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА @277 В AC |
| Потребление без нагрузки | <0,5 Вт (для Blank/A/Dx/D) |
Защиты
| Защита от короткого замыкания | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перегрузки по току | ограничение тока, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 54…63 В; отключение выхода, восстановление после повторного включения питания |
| Защита от перегрева | отключение выхода, восстановление после повторного включения питания |
Электробезопасность, изоляция, ЭМС
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Устойчивость к помехам | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсные перенапряжения: линия-земля 6 кВ, линия-линия 4 кВ |
| ЭМС-излучение | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (нагрузка ≥50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13; IP65 или IP67 |
Условия эксплуатации и окружающая среда
| Температура корпуса (рабочая) | -40…+90°C (Tcase) |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+90°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
Конструктивные данные
| Габариты (Д×Ш×В) | 244×71×37,5 мм |
| Масса | 1,22 кг |
| Степень защиты | IP65 (исполнение A) |
Дополнительные сведения по подключению/исполнению
- Исполнение A: выходные напряжение и ток регулируемые встроенными потенциометрами (в отличие от исполнения Blank с фиксированными U/I).
- Типовой вариант входа для стандартной модели: 2-проводный (AC L / AC N). Отдельно описан вариант 3Y (3-проводный вход) с PE.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED модулей приведена в разделе «Способы управления LED модулем».
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары длиной 12" и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск: включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; см. раздел статических характеристик.
- Время запуска измеряется при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки нормировано для входа 230 В AC.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; конечный производитель должен повторно квалифицировать соответствие требованиям ЭМС на уровне всей установки.
- Температурное снижение допустимой нагрузки по высоте: для безвентиляторных моделей 3,5°C/1000 м, для моделей с вентилятором 5°C/1000 м при высоте эксплуатации выше 2000 м.
- Перед применением следует учитывать рекомендации руководства пользователя по монтажу и обеспечению степени защиты IP.
- Для выполнения требований актуального ErP для светильников данный источник может применяться только после выключателя, без постоянного подключения к сети.
- Для исполнения A/AB при встраивании необходимо учитывать требования применения типа HL.
- Подключение корпуса к PE требуется для полного выполнения требований ЭМС и безопасной эксплуатации.
- По вопросу варианта входного подключения с PE следует обращаться к производителю.
