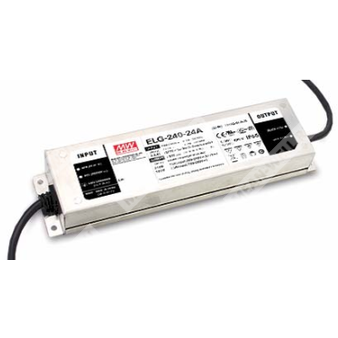

ELG-240-48B-3Y - LED-драйвер (источник питания) AC/DC 240 Вт с комбинированным выходом постоянного напряжения и постоянного тока, с функцией диммирования.
Расшифровка партномера
| Позиция |
Значение |
Расшифровка |
| ELG |
ELG |
Серия LED-драйверов |
| 240 |
240 |
Номинальная мощность серии: 180–240 Вт (для 48 В модели номинально 240 Вт при 200–305 В AC) |
| 48 |
48 |
Номинальное выходное напряжение: 48 В DC |
| B |
B |
Исполнение с «3 в 1» диммированием (0–10 В DC / 10 В PWM / резистор), степень защиты IP67 |
| 3Y |
3Y |
Вариант входной проводки: 3-проводный вход (L, N, PE) |
Назначение и режим работы
- Драйвер предназначен для питания светодиодных модулей.
- Поддерживает два режима работы: постоянное напряжение и постоянный ток.
- Может использоваться как в режиме постоянного тока (прямое питание LED), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
Основные электрические параметры (выход) для варианта 48 В
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В DC |
| Диапазон выходного напряжения (область постоянного тока) |
24 ~ 48 В |
| Номинальный выходной ток |
5,0 А |
| Номинальная мощность (при 200–305 В AC) |
240 Вт |
| Номинальная мощность (при 100–180 В AC) |
180 Вт |
| Пульсации и шум (макс.) |
250 мВп-п |
| Допуск выходного напряжения |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
100 ~ 305 В AC; 142 ~ 431 В DC |
| Частота сети |
47 ~ 63 Гц |
| Коэффициент мощности (при полной нагрузке) |
PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Коэффициент гармоник |
THD < 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| Входной ток |
2,2 А (115 В AC); 1,5 А (230 В AC); 1,2 А (277 В AC) |
| Пусковой ток (тип.) |
60 А (длительность 510 мкс, измерение при 50% Iпик) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
| Потребление без нагрузки / в ожидании |
< 0,5 Вт (для типов Blank / A / Dx / D); для типов B / AB / DA: потребление в ожидании < 0,5 Вт |
| Макс. количество БП на автомат 16 А |
4 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
| Исполнение входной проводки |
3-проводный вход (L, N, PE) — опция 3Y |
Регулировка и диммирование (исполнение B)
| Параметр |
Значение |
| Методы диммирования |
0 ~ 10 В DC; 10 В PWM (100 Гц ~ 3 кГц); резистор между DIM+ и DIM- |
| Минимальный уровень диммирования |
Около 8% (в диапазоне 0% < Iвых < 8% выходной ток не нормирован) |
| Выход при «нулевом» сигнале диммирования |
Ток может снижаться до 0% при 0 кОм или 0 В DC, либо при PWM 0% скважности |
| Ток источника сигнала диммирования (тип.) |
100 мкА |
| Запрет соединений |
Запрещено соединять DIM- с Vo- |
Защиты
| Функция |
Исполнение |
| Перегрузка по току |
Ограничение тока, автоматическое восстановление после устранения причины |
| Короткое замыкание |
«Hiccup» режим, автоматическое восстановление после устранения причины |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Параметр |
Значение |
| Испытательное напряжение: вход–выход |
3,75 кВ AC |
| Испытательное напряжение: вход–корпус (FG) |
2,0 кВ AC |
| Испытательное напряжение: выход–корпус (FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (нормативные соответствия)
| Раздел |
Сведения |
| Помехоэмиссия |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная стойкость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 02; KC KN15, KN61547 |
Безопасность и стандарты
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; KC61347-1, KC61347-2-13; GB19510.14, GB19510.1 |
| Класс защиты по проникновению |
Для типа B: IP67 |
| Исполнение корпуса |
Металлический корпус с функциональным заземлением |
Условия эксплуатации и надежность
| Параметр |
Значение |
| Рабочая температура корпуса (Tcase) |
-40 ~ +90 °C |
| Максимальная температура корпуса |
Tcase = +90 °C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +90 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 60 °C) |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| Среднее время наработки на отказ (MTBF) |
2391,4 тыс. ч (мин., Telcordia SR-332); 190,7 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Временные характеристики
| Параметр |
Значение |
| Время включения / нарастания |
500 мс, 100 мс (при 230 В AC); 1000 мс, 100 мс (при 115 В AC) |
| Время удержания (тип.) |
10 мс (при 230 В AC); 10 мс (при 115 В AC) |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры (Д×Ш×В) |
244 × 71 × 37,5 мм |
| Масса |
1,22 кг |
| Монтаж |
Рекомендуемая ориентация монтажа приведена в руководстве по установке |
Проводники и подключение (по семейству ELG-240, вариант B и опция 3Y)
| Интерфейс |
Обозначение |
Назначение |
| Вход AC |
AC/L (коричневый), AC/N (синий) |
Сеть переменного тока |
| Защитное заземление (для 3Y) |
PE (зелёный/жёлтый) |
Защитный проводник |
| Выход DC |
Vo+ (красный), Vo- (чёрный) |
Питание нагрузки |
| Диммирование (для B) |
DIM+ (фиолетовый), DIM- (розовый) |
Вход управления 3-в-1 |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методика питания LED-модуля приведена в разделе «Методы управления LED-модулем»; в области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельных конденсаторов 0,1 мкФ и 47 мкФ на конце линии.
- Допуск включает разброс установки, стабилизацию по сети и по нагрузке.
- При низком входном напряжении требуется снижение нагрузки; см. раздел статических характеристик.
- Время включения измерено при первом «холодном» старте; повторные включения/выключения могут увеличивать время включения.
- Потребление без нагрузки/в ожидании указано для входа 230 В AC.
- Источник питания рассматривается как компонент в составе конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие ЭМС на уровне готовой установки.
- Для высоты более 2000 м: снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для безвентиляторных моделей и на 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует учитывать рекомендации по установке и обеспечению влагозащиты.
- Для выполнения требований актуальных норм ErP по светильникам данный источник питания должен применяться только за выключателем и не должен быть постоянно подключён к сети.
