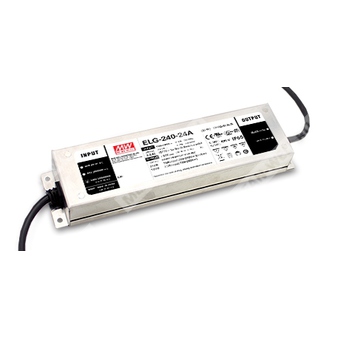

ELG-240-48B - светодиодный драйвер питания постоянного напряжения с поддержкой режима стабилизации тока и входом диммирования 3-в-1.
Расшифровка партномера
- ELG — серия LED драйверов.
- 240 — номинальная мощность серии (класс 180…240 Вт; для варианта 48 В — 240 Вт).
- 48 — номинальное выходное напряжение 48 В.
- B — исполнение с функцией диммирования «3 в 1» (0…10 В DC / PWM 10 В / сопротивление), степень защиты IP67.
Назначение и режимы работы
ELG-240-48B — источник питания для светодиодных модулей с двухрежимным выходом: стабилизация напряжения (CV) и стабилизация тока (CC).
Драйвер может работать в режиме CC (прямое питание LED) или в режиме CV (обычно через дополнительный DC/DC драйвер) в зависимости от конфигурации нагрузки.
Ключевые особенности
- Режимы выхода: стабилизация напряжения + стабилизация тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Герметичный металлический корпус; степень защиты IP67 (для типа B).
- Низкое энергопотребление в режиме ожидания.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
Входные параметры
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 (115 В AC), PF ≥ 0,95 (230 В AC), PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Полные гармонические искажения тока | THD < 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| Ток потребления (AC) | 2,2 А (115 В AC); 1,5 А (230 В AC); 1,2 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (длительность 510 мкс, измерение при 50% Iпик) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление без нагрузки | < 0,5 Вт (для исполнений Blank/A/Dx/D); для B — см. «Режим ожидания» |
| Потребление в режиме ожидания | < 0,5 Вт (для B/AB/DA) |
| Макс. количество БП на автомат 16 А | 4 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Выходные параметры (модель ELG-240-48B)
| Номинальное выходное напряжение | 48 В |
| Номинальный ток | 5,0 А |
| Номинальная мощность | 240 Вт |
| Диапазон выходного напряжения | 44,8…51,2 В |
| Область стабилизации тока | 54…63 В |
| Пульсации и шум (макс.) | 250 мВ пик-пик |
| Точность по напряжению | ±2,0% (включая установку, регулирование по сети и по нагрузке) |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| КПД (тип.) | 93% |
| Время запуска/нарастания | 500 мс, 100 мс (230 В AC); 1000 мс, 100 мс (115 В AC) |
| Время удержания (тип.) | 10 мс (230 В AC); 10 мс (115 В AC) |
| Подстройка напряжения | Доступна только для A/AB (встроенный потенциометр); для B не указана |
| Подстройка тока | Доступна только для A/AB (встроенный потенциометр); для B не указана |
Диммирование (исполнение B: «3 в 1»)
| Методы управления | 0…10 В DC (аддитивный сигнал) / PWM 10 В (100 Гц…3 кГц) / внешнее сопротивление |
| Ток источника диммирования (тип.) | 100 мкА |
| Минимальный уровень диммирования | Около 8% (при 0% < Iвых < 8% ток не нормирован) |
| Отключение по диммированию | Выходной ток может снижаться до 0% при 0 кОм или 0 В DC, либо PWM 10 В с 0% скважностью |
| Требование по подключению | Не соединять DIM- с выходом «минус» (Vo-) |
| Рекомендация по применению | Рекомендуется прямое подключение к светодиодам; не подходит для работы с дополнительными драйверами |
Защиты и электрическая прочность
| Короткое замыкание | «Hiccup» режим, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения; восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения; восстановление после повторной подачи питания |
| Электрическая прочность изоляции | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (для вход–выход, вход–корпус, выход–корпус) |
ЭМС (совместимость)
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульс: Линия–Земля 6 кВ, Линия–Линия 4 кВ; EAC TP TC 02; KC KN15, KN61547 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Макс. температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+90°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF | 2391,4 тыс. ч (мин., Telcordia SR-332); 190,7 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
| Дерейтинг по высоте | При высоте > 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м (для безвентиляторных моделей) |
Механические параметры
| Габариты (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Масса | 1,22 кг |
Подключение и исполнение
| Степень защиты | IP67 (исполнение B) |
| Функциональное заземление | Корпус: Protective Earth (рекомендуется подключение к PE) |
| Проводники входа (для стандартного 2-проводного ввода) | AC/L (коричневый), AC/N (синий) |
| Проводники выхода | Vo+ (красный), Vo- (чёрный) |
| Проводники диммирования (тип B) | DIM+ (фиолетовый), DIM- (розовый) |
| Опция ввода 3-проводная | Вариант 3Y: AC/L, AC/N, PE (зелёно-жёлтый) — указан как опция |
Применения
- Светодиодное уличное освещение.
- Архитектурная LED подсветка.
- Освещение промышленных зон и складов.
- Прожекторное LED освещение.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED модулей приведена в разделе о способах управления LED модулем (режимы CV/CC).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с оконечной ёмкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск по напряжению включает: установочный допуск, регулирование по сети и по нагрузке.
- При низком входном напряжении требуется дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном включении; при включениях/выключениях возможно увеличение времени запуска.
- Потребление без нагрузки нормировано для входа 230 В AC.
- Источник питания рассматривается как компонент в составе конечного оборудования; производитель конечного изделия должен повторно подтвердить соответствие ЭМС на полной установке.
- Типовой ресурс > 50 000 ч достигается при температуре корпуса в контрольной точке порядка 70°C или ниже.
- Для предупреждений по монтажу и реализации степени защиты IP следует использовать руководство пользователя.
- Для выполнения требований актуальных норм ErP данный LED источник питания допускается применять только «за выключателем», без постоянного подключения к сети.
- Подключить корпус к PE для выполнения требований ЭМС и безопасной эксплуатации.
- Варианты ввода с PE — по согласованию (опция).
