ELG-240-48DA-3Y
нет на складе

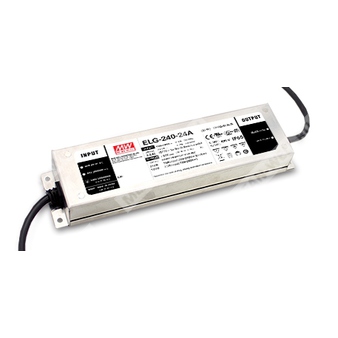

ELG-240-48DA-3Y - AC/DC LED-драйвер постоянного напряжения и постоянного тока 48 В/240 Вт с управлением DALI и 3‑проводным входом.
Расшифровка партномера
- ELG — серия герметичных LED-драйверов Constant Voltage + Constant Current.
- 240 — номинальная мощность серии (180…240 Вт; для 48 В модели — 240 Вт при 200…305 VAC).
- 48 — номинальное выходное напряжение 48 В DC.
- DA — исполнение с интерфейсом управления DALI (первичная сторона).
- 3Y — вариант входного подключения 3 провода (L/N/PE) для стандартной модели.
Назначение и функциональные особенности
- Двухрежимный выход: постоянное напряжение + постоянный ток (CV+CC).
- Применение: уличное LED-освещение, архитектурная подсветка, освещение складских/промышленных зон (bay lighting), прожекторное освещение.
- Металлический корпус, функциональное заземление корпуса (Protective Earth).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Работа при свободной конвекции (без вентилятора).
Параметры выхода (DC)
| Номинальное выходное напряжение | 48 В DC |
| Диапазон выходного напряжения | 24…48 В |
| Номинальный выходной ток | 5,0 А |
| Номинальная мощность | 240 Вт (при 200…305 VAC) 180 Вт (при 100…180 VAC) |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум (макс.) | 250 мВ пик‑пик |
| Область стабилизации по току (Constant Current Region) | 54…63 В |
| Время запуска / нарастания | 500 мс / 100 мс (230 VAC) 1000 мс / 100 мс (115 VAC) |
| Время удержания (тип.) | 10 мс (230 VAC) 10 мс (115 VAC) |
Параметры входа (AC/DC)
| Диапазон входного напряжения | 100…305 VAC 142…431 VDC |
| Диапазон частот | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 (115 VAC) @ полной нагрузке PF ≥ 0,95 (230 VAC) @ полной нагрузке PF ≥ 0,92 (277 VAC) @ полной нагрузке |
| Полные гармонические искажения тока | < 20% (нагрузка ≥ 50% при 115/230 VAC; нагрузка ≥ 75% при 277 VAC) |
| КПД (тип.) | 93% |
| Входной ток переменного тока | 2,2 А (115 VAC) 1,5 А (230 VAC) 1,2 А (277 VAC) |
| Пусковой ток (тип.) | 60 А (длительность 510 мкс, измерено при 50% Iпик) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 VAC |
| Количество БП на автомате 16 A (230 VAC) | 4 шт. (автомат типа B) 6 шт. (автомат типа C) |
Энергопотребление без нагрузки / в ожидании
| Потребление без нагрузки | < 0,5 Вт (для Blank / A / Dx / D‑Type) |
| Потребление в режиме ожидания | < 0,5 Вт (для B / AB / DA‑Type) |
Управление (DALI, исполнение DA)
| Интерфейс | DALI (первичная сторона) |
| Подключение | сигнал DALI между DA+ и DA- |
| Адресация/группы | 64 адреса, 16 групп |
| Первый шаг диммирования | фиксирован на 8% выходного уровня |
| Соответствие стандартам DALI | IEC 62386-101, IEC 62386-102, (207 — по запросу) только для DA‑Type |
Защиты
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH (вход–выход, вход–корпус, выход–корпус) |
ЭМС (соответствие)
| Помехоэмиссия | BS EN/EN 55015; BS EN/EN 61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN 61000-3-3; GB/T 17743; GB 17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN 61000-4-2,3,4,5,6,8,11; BS EN/EN 61547 (light industry level); грозоимпульсная стойкость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 02; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+90°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) | 2391,4 тыс. ч (минимум), Telcordia SR-332 (Bellcore) 190,7 тыс. ч (минимум), MIL-HDBK-217F (25°C) |
Конструктивные параметры
| Степень защиты оболочки | IP67 (для DA‑Type) |
| Габаритные размеры (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Масса | 1,22 кг |
| Корпус | металлический; корпус подключается к защитному заземлению (Protective Earth) |
Стандарты безопасности
| Соответствие требованиям безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN 62384; EAC TP TC 004; GB 19510.14, GB 19510.1; KC 61347-1, KC 61347-2-13 |
Подключение (вариант 3Y)
| Тип входного подключения | 3‑проводное: AC/L, AC/N, PE |
| PE | обязательное подключение корпуса к защитному заземлению для ЭМС и безопасности |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методы питания LED-модуля: работа возможна в режиме постоянного тока (прямое питание) или в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" и оконечной ёмкости 0,1 мкФ + 47 мкФ (параллельно).
- Допуск: включает начальную установку, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении требуется снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки указано для входа 230 VAC.
- Источник питания рассматривается как компонент в составе конечного изделия; итоговый производитель должен повторно квалифицировать соответствие ЭМС для полной установки.
- Серия обеспечивает типовую работоспособность при условии контроля температуры корпуса; характерная наработка >50 000 часов достигается при температуре точки корпуса порядка 70°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки выше 2000 м: 3,5°C/1000 м для безвентиляторных моделей (данная серия без вентилятора).
- Перед применением следует учитывать указания руководства по установке и условия обеспечения степени защиты IP.
- Для выполнения требований актуальных норм ErP для светильников данный источник питания допускается применять только после выключателя, без постоянного подключения к сети.
- Примечание по монтажу/подключению: подключение корпуса к PE требуется для полной ЭМС и безопасной эксплуатации; по опциям входной проводки с PE требуется обращение к производителю.
