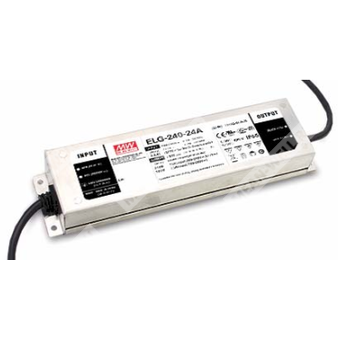

ELG-240-54A-3Y - AC/DC светодиодный драйвер (источник питания) для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера ELG-240-54A-3Y
- ELG — серия LED-драйверов (AC/DC) с выходом в режимах CV+CC (постоянное напряжение + постоянный ток).
- 240 — номинальный класс мощности серии: 180–240 Вт (для моделей 24–54 В).
- 54 — номинальное выходное напряжение: 54 В DC.
- A — исполнение с регулировкой выходного напряжения и выходного тока встроенными потенциометрами; класс защиты корпуса IP65.
- 3Y — вариант входного подключения: 3-проводный вход (L/N/PE) для стандартной модели.
Назначение и режимы работы
- Двойной режим работы: постоянное напряжение и постоянный ток (CV+CC).
- Возможность работы в режиме постоянного тока (прямое питание LED) или в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Корпус металлический, функциональное заземление корпуса (FG/PE) для ЭМС и безопасности.
Параметры выхода (DC)
| Номинальное выходное напряжение | 54 В DC |
| Диапазон выходного напряжения | 50 ~ 57 В |
| Номинальный выходной ток | 4,45 А |
| Диапазон регулировки выходного тока (A‑тип) | 2,23 ~ 4,45 А (встроенный потенциометр) |
| Номинальная мощность | 240,3 Вт |
| Диапазон работы в зоне постоянного тока | 60 ~ 67 В |
| Пульсации и шум (макс.) | 350 мВ пик‑пик |
| Точность по напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска / нарастания | 500 мс / 100 мс (230 В AC); 1000 мс / 100 мс (115 В AC) |
| Время удержания (тип.) | 10 мс (230 В AC); 10 мс (115 В AC) |
Регулировки (для A-типа)
| Регулировка выходного напряжения | Доступна (встроенный потенциометр) |
| Регулировка выходного тока | Доступна (встроенный потенциометр) |
Параметры входа (AC/DC)
| Диапазон входного напряжения | 100 ~ 305 В AC; 142 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Суммарные гармонические искажения тока | THD < 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| КПД (тип.) | 93% |
| Входной ток AC | 2,2 А (115 В AC); 1,5 А (230 В AC); 1,2 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (twidth = 510 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление без нагрузки | < 0,5 Вт (для типов Blank/A/Dx/D) |
Изоляция и электрическая прочность
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/FG) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
Защиты
| Короткое замыкание | Импульсный режим (hiccup), автовосстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40 ~ +90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +90°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60°C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF | 2391,4 тыс. ч (мин., Telcordia SR-332); 190,7 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
ЭМС (совместимость)
| ЭМС по излучению | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС по устойчивости | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); помехоустойчивость к импульсным перенапряжениям: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 02; KC KN15, KN61547 |
Безопасность и стандарты
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (независимый); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13 |
| Степень защиты оболочки | IP65 (для A-типа) |
Механические данные
| Габаритные размеры (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Масса | 1,22 кг |
| Корпус | Металлический |
Подключение и проводники (по исполнению A и 3Y)
| Вход | AC/L (коричневый), AC/N (синий), PE (зелёно/жёлтый) — 3-проводный вход (3Y) |
| Выход | Vo+ (красный), Vo- (чёрный) |
| Длина проводов | 300 ± 20 мм (со стороны входа и выхода) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методики питания LED-модуля: см. раздел о методах управления (режимы CV/CC).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и оконечивания конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск по напряжению включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; ориентироваться на графики статических характеристик.
- Время запуска измерено при первом «холодном» старте; при включениях/выключениях время запуска может увеличиваться.
- Потребление в режиме без нагрузки нормировано для входа 230 В AC.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; итоговая ЭМС зависит от установки и должна проверяться на уровне конечного изделия.
- Типовая ожидаемая наработка > 50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP), порядка 70°C или ниже.
- Снижение допустимой температуры окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Для замечаний по монтажу и обеспечению степени защиты IP следует руководствоваться руководством пользователя перед применением.
- Для соответствия актуальным требованиям ErP данный источник питания может применяться только после выключателя и не должен быть постоянно подключён к сети.
- Для A/AB-типа необходимо учитывать применение «встроенного» решения для соответствия применению Type HL.
- Подключайте корпус к PE для обеспечения ЭМС и безопасной эксплуатации.
- Варианты входного подключения с PE — по запросу.
