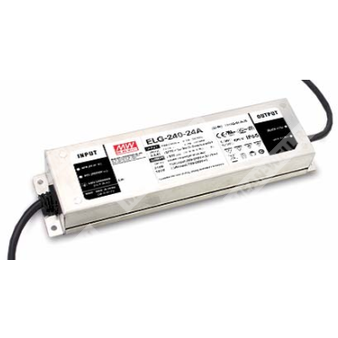

ELG-240-54A - светодиодный AC/DC драйвер постоянного напряжения с ограничением/стабилизацией тока для систем LED освещения.
Расшифровка партномера
| ELG | Серия LED драйверов (Constant Voltage + Constant Current) |
| 240 | Номинальная мощность серии: 240 Вт (для моделей 24/36/42/48/54 В) |
| 54 | Номинальное выходное напряжение: 54 В |
| A | Исполнение A: IP65; выходные Vo и Io регулируются встроенными подстроечными элементами |
Назначение и режим работы
Драйвер серии ELG-240 способен работать в двух режимах: стабилизация напряжения (обычно для питания дополнительных DC/DC драйверов) и стабилизация тока (прямое питание LED в области постоянного тока). Для ELG-240-54A предусмотрена регулировка выходного напряжения и тока встроенными потенциометрами.
Ключевые особенности
- Комбинированный режим: постоянное напряжение + постоянный ток.
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением.
- Низкое потребление без нагрузки: <0,5 Вт (для исполнений Blank / A / Dx / D).
- Степень защиты: IP65 (для типа A).
Выходные параметры (ELG-240-54A)
| Номинальное выходное напряжение | 54 В |
| Диапазон выходного напряжения (регулировка) | 50 ~ 57 В (для A/AB-типа, встроенный потенциометр) |
| Номинальный выходной ток | 4,45 А |
| Диапазон регулировки выходного тока | 2,23 ~ 4,45 А (для A/AB-типа, встроенный потенциометр) |
| Номинальная мощность | 240,3 Вт |
| Область стабилизации тока (по выходному напряжению) | 27 ~ 54 В |
| Пульсации и шум (макс.) | 350 мВ пик-пик |
| Точность выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Диапазон входного напряжения | 100 ~ 305 В AC; 142 ~ 431 В DC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Полные гармонические искажения тока | THD < 20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) | 93% |
| Входной ток (тип.) | 2,2 А / 115 В AC; 1,5 А / 230 В AC; 1,2 А / 277 В AC |
| Бросок тока включения (тип.) | 60 А (twidth=510 мкс, измерение при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Макс. число источников на автомате 16 А | 4 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление без нагрузки | <0,5 Вт (Blank / A / Dx / D, при 230 В AC) |
Временные характеристики
| Время запуска / нарастания (примеч. 6) | 500 мс, 100 мс / 230 В AC; 1000 мс, 100 мс / 115 В AC |
| Время удержания (тип.) | 10 мс / 230 В AC; 10 мс / 115 В AC |
Защиты
| Короткое замыкание | Импульсный режим (hiccup), автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выхода, восстановление после повторного включения питания |
| Перегрев | Отключение выхода, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-корпус (FG): 2,0 кВ AC; выход-корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (совместимость и помехи)
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: линия-земля 6 кВ, линия-линия 4 кВ); EAC TP TC 02; KC KN15, KN61547 |
| Эмиссия помех | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = -40 ~ +90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +90°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60°C) |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 2391,4 тыс. ч (мин., Telcordia SR-332); 190,7 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические и конструктивные параметры
| Габаритные размеры (Д×Ш×В) | 244 × 71 × 37,5 мм |
| Масса | 1,22 кг |
| Корпус | Металлический; корпус: защитное заземление |
| Степень защиты оболочки | IP65 (исполнение A) |
Нормативы безопасности
| Соответствие требованиям безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED модуля: см. раздел по методам управления LED модулем (область постоянного тока/напряжения).
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск по выходному напряжению включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низких входных напряжениях может требоваться снижение допустимой нагрузки; см. статические характеристики.
- Длительность времени запуска измерена при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки нормируется для входа 230 В AC.
- Источник рассматривается как компонент, работающий в составе конечного изделия; характеристики ЭМС зависят от установки, изготовитель конечного изделия должен повторно подтверждать соответствие требованиям по ЭМС для полной системы.
- Для высот более 2000 м: снижение предельной температуры окружающей среды 3,5°C на каждые 1000 м для безвентиляторных моделей и 5°C на каждые 1000 м для моделей с вентилятором.
- Для примечаний по применению и водозащите требуется предварительное изучение руководства пользователя.
- Для выполнения требований актуального ErP для светильников данный источник питания может применяться только после выключателя, без постоянного подключения к сети.
- Для A/AB-типа при применении в задачах Type HL необходимо учитывать требования при встраивании.
