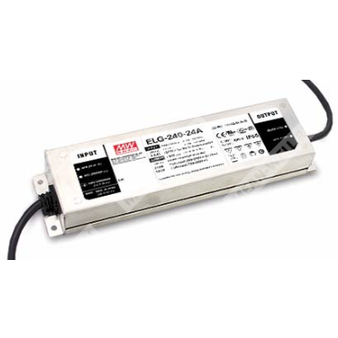

ELG-240-54B-3Y - AC/DC драйвер (источник питания) для светодиодных систем с режимами постоянного напряжения и постоянного тока.
Идентификация и назначение
Производитель/серия: MEAN WELL ELG-240 (180~240W Constant Voltage + Constant Current LED Driver).
Назначение: питание светодиодных модулей/светильников (уличное, архитектурное, складское/промышленное, прожекторное освещение) с возможностью диммирования (для исполнения B).
Функциональная концепция: устройство может работать в режиме постоянного тока (прямое питание LED) либо в режиме постоянного напряжения (как правило, через дополнительный DC/DC драйвер).
Расшифровка партномера ELG-240-54B-3Y
- ELG — семейство LED драйверов.
- 240 — номинальная мощность серии (класс 180~240 Вт; для модели 54 В — порядка 240 Вт при высоком входном напряжении).
- 54 — номинальное выходное напряжение 54 В DC.
- B — функциональная опция: встроенное «3 в 1» диммирование (0–10 В DC / 10 В PWM / сопротивление), степень защиты IP67.
- 3Y — тип входного подключения: 3‑проводный ввод (AC/L, AC/N и PE).
Ключевые параметры (сводно)
| Вход | 100–305 В AC (47–63 Гц) или 142–431 В DC |
| Выход | 54 В DC, 4,45 А, до 240,3 Вт; CV+CC |
| Диммирование | 3 в 1: 0–10 В DC / 10 В PWM (100 Гц–3 кГц) / резистор |
| Степень защиты | IP67 |
| Диапазон температур корпуса | Tcase: −40…+90 °C |
| КПД (тип.) | 93% |
| Коэффициент мощности | до PF≥0,95 при 230 В AC (при полной нагрузке) |
Параметры выхода (DC)
| Номинальное выходное напряжение | 54 В |
| Диапазон выходного напряжения (режим CV/установки) | 50…57 В |
| Номинальный выходной ток | 4,45 А |
| Номинальная мощность | 240,3 Вт |
| Пульсации и шум (макс.) | 350 мВ пик‑пик |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Область постоянного тока (режим CC) | 60…67 В |
| Диапазон регулировки выходного тока (встроенный подстроечный элемент) | 2,23…4,45 А (применимо для A/AB, для B не указано) |
| Диапазон регулировки выходного напряжения (встроенный подстроечный элемент) | для A/AB (для B не указано) |
| Время запуска/нарастания | 500 мс, 100 мс (при 230 В AC); 1000 мс, 100 мс (при 115 В AC) |
| Время удержания (тип.) | 10 мс (230 В AC); 10 мс (115 В AC) |
Параметры входа (AC/DC)
| Диапазон входного напряжения | 100…305 В AC / 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (при полной нагрузке) | PF≥0,97 (115 В AC); PF≥0,95 (230 В AC); PF≥0,92 (277 В AC) |
| Коэффициент гармонических искажений тока | <20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) | 93% |
| Ток потребления от сети | 2,2 А (115 В AC); 1,5 А (230 В AC); 1,2 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (ширина импульса 510 мкс, при 230 В AC, измерено при 50% Ipeak); согласно NEMA 410 |
| Ток утечки | <0,75 мА (при 277 В AC) |
| Потребление без нагрузки/в ожидании | Режим ожидания <0,5 Вт (для B/AB/DA) |
Диммирование (исполнение B)
| Методы управления | 0…10 В DC; 10 В PWM; внешнее сопротивление между DIM+ и DIM− |
| Диапазон частоты PWM | 100 Гц…3 кГц |
| Минимальный уровень диммирования | около 8% (при 0% |
| Отключение по диммингу | ток может снижаться до 0% при ~0 кОм или 0 В DC, либо при PWM 0% скважности |
| Ток источника диммирования со стороны драйвера | 100 мкА (тип.) |
| Требование по подключению | не соединять DIM− с Vo− |
Защиты и изоляция
| Короткое замыкание | режим «hiccup», авто-восстановление после устранения неисправности |
| Перегрузка по току | ограничение постоянным током, авто-восстановление после устранения неисправности |
| Перенапряжение | отключение выхода, восстановление после повторной подачи питания |
| Перегрев | отключение выхода, восстановление после повторной подачи питания |
| Электрическая прочность изоляции | вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH (вход–выход, вход–FG, выход–FG) |
| Максимальная температура корпуса | Tcase=+90 °C |
ЭМС (совместимость)
| Помехоэмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); стойкость к импульсным перенапряжениям: линия–земля 6 кВ, линия–линия 4 кВ |
Окружающая среда и надёжность
| Рабочая температура (по корпусу) | Tcase: −40…+90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+90 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
| MTBF | 2391,4 тыс. ч (мин., Telcordia SR-332); 190,7 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Конструктив и исполнение
| Степень защиты оболочки | IP67 (для типа B) |
| Корпус | металлический, с функциональным заземлением |
| Габаритные размеры (Д×Ш×В) | 244×71×37,5 мм |
| Масса | 1,22 кг |
Подключение и проводники (по схемам механики/подключения)
| Вход (3Y, 3‑проводный) | AC/L (коричневый), AC/N (синий), PE (зелёно‑жёлтый) |
| Выход | Vo+ (красный), Vo− (чёрный) |
| Линии диммирования (тип B) | DIM+ (фиолетовый), DIM− (розовый) |
Нормативы безопасности (перечень)
| Безопасность | UL8750 (Type “HL”); CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для отдельных модификаций серии, включая 54B); GB19510.14, GB19510.1; KC61347-1, KC61347-2-13 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методика управления светодиодными модулями приведена в разделе о способах драйва LED модуля.
- Пульсации и шум измеряются при полосе 20 МГц с применением 12" витой пары, оконечной на параллельных конденсаторах 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по сети и по нагрузке.
- При пониженных входных напряжениях может требоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки/в ожидании нормируется для входа 230 В AC.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия; ЭМС конечного изделия должна быть повторно квалифицирована производителем конечного оборудования.
- Серия соответствует типовой наработке >50 000 ч при температуре корпуса в точке tc около 70 °C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5 °C на 1000 м (для безвентиляторных моделей) при высоте эксплуатации более 2000 м.
- Для выполнения требований ErP для светильников данный источник питания допускается к применению только «за выключателем» и не должен быть постоянно подключён к сети.
- Подключать корпус к PE для обеспечения ЭМС и безопасной эксплуатации.
- Варианты входного подключения с PE — по согласованию.
