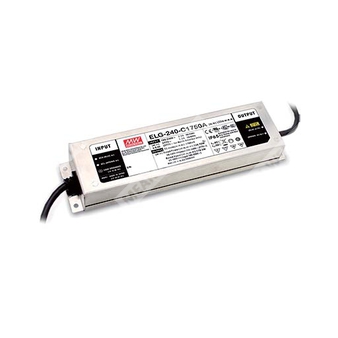

ELG-240-C700B-3Y - AC/DC драйвер светодиодов постоянного тока 700 мА с диммированием 3-в-1 и 3-проводным сетевым вводом.
Идентификация и расшифровка партномера
Партномер: ELG-240-C700B-3Y
- ELG — серия LED AC/DC драйверов.
- 240 — номинальная выходная мощность серии (около 240 Вт).
- C — режим стабилизации выходного тока (Constant Current Mode) с высоковольтным выходом.
- 700 — номинальный выходной ток 700 мА.
- B — исполнение с функцией диммирования «3 в 1» (0…10 В DC / ШИМ 10 В / сопротивление), IP67.
- 3Y — вариант входного подключения: 3-проводный ввод (L/N/FG) для стандартной модели.
Назначение и область применения
- Питание светодиодных модулей/линеек в режиме стабилизации тока.
- Применения: уличное освещение, портовое освещение, освещение высоких пролетов (bay), тепличное, прожекторное.
- Исполнение «HL» (опция серии): применение в Class I, Division 2 (hazardous classified location) — применимо к отдельным вариантам исполнения.
Ключевые особенности серии (применимые к данному исполнению)
- Стабилизация выходного тока (постоянный ток).
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Потребление без нагрузки/в ожидании: менее 0,5 Вт (для B/AB/DA-типа указано как потребление в ожидании <0,5 Вт).
- Степень защиты корпуса: IP67 (для типа B).
Электрические параметры — выход
| Параметр |
Значение |
| Модель по таблице параметров |
ELG-240-C700 (применимо к ELG-240-C700B-3Y как вариант исполнения) |
| Номинальный выходной ток |
700 мА |
| Допуск по току |
±5,0% |
| Диапазон регулировки выходного тока |
350…700 мА (регулировка для A/AB-типа через встроенный потенциометр; для B-типа указан режим диммирования 3-в-1) |
| Диапазон выходного напряжения (область стабилизации тока) |
172…343 В |
| Максимальное напряжение холостого хода |
360 В |
| Номинальная мощность (при 200…305 В AC) |
240,1 Вт |
| Номинальная мощность (при 100…180 В AC) |
179,9 Вт |
| Пульсации выходного тока |
не более 5,0% при номинальном токе |
| Защита от короткого замыкания |
режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
380…435 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
отключение выходного напряжения, восстановление после повторной подачи питания |
Электрические параметры — вход
| Параметр |
Значение |
| Диапазон входного напряжения |
100…305 В AC / 142…431 В DC |
| Частота сети |
47…63 Гц |
| Коэффициент мощности |
PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока |
<20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) |
93% |
| Потребляемый ток (тип.) |
2,2 А при 115 В AC; 1,5 А при 230 В AC; 1,2 А при 277 В AC |
| Пусковой ток (тип.) |
«Cold start» 75 А (t=450 мкс при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Время запуска |
800 мс при 115 В AC; 500 мс при 230 В AC |
| Потребление в ожидании |
<0,5 Вт (для B/AB/DA-типа указано как потребление в ожидании) |
Диммирование (исполнение B)
| Параметр |
Значение |
| Методы управления |
0…10 В DC, ШИМ 10 В, управление сопротивлением (между DIM+ и DIM-) |
| Диапазон частоты ШИМ |
100 Гц…3 кГц |
| Ток источника диммирования со стороны драйвера (тип.) |
100 мкА |
| Минимальный уровень диммирования |
около 8% (при 0%
|
| Выключение по диммированию |
возможен спад до 0% при входе около 0 кОм или 0 В DC, либо ШИМ 10 В с 0% заполнением |
| Ограничение подключения |
запрещено соединять DIM- с Vo- |
| Рекомендация по нагрузке |
рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Электрическая прочность изоляции и изоляционные параметры
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (для вход–выход, вход–FG, выход–FG) |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура корпуса (Tcase) |
-40…+85°C |
| Максимальная температура корпуса |
Tcase = +85°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X/Y/Z |
Стандарты безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 (type “HL”), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1, 61347-2-13 (independent), BS EN/EN62384; GB19510.14, GB19510.1; IP65 или IP67; KC61347-1, KC61347-2-13 |
| ЭМС (излучение) |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень «light industry»); грозовые импульсы: линия–земля 6 кВ, линия–линия 4 кВ |
Механические и конструктивные данные
| Параметр |
Значение |
| Степень защиты |
IP67 (исполнение B) |
| Габаритные размеры (Д×Ш×В) |
244×71×37,5 мм |
| Масса |
1,22 кг |
| Конструктив |
металлический корпус; функциональное заземление корпуса |
| Исполнение ввода |
3Y: 3-проводный вход (L, N, FG) |
Подключение (по цветам проводов)
- Вход AC: AC/L — коричневый; AC/N — синий.
- Защитное заземление (только 3Y): FG — зелёно/жёлтый.
- Выход DC: Vo+ — коричневый; Vo- — синий.
- Диммирование (тип B): DIM+ — фиолетовый; DIM- — розовый.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Метод подключения и область стабилизации тока — см. рекомендации по способу питания LED-модуля (работа в режиме постоянного тока).
- При пониженных входных напряжениях может требоваться снижение нагрузки (дерейтинг); ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на установленной системе.
- При высоте установки более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м для безвентиляторных моделей (для вентиляторных — 5°C/1000 м).
- Для соблюдения требований актуального ErP для светильников данный LED-источник допускается применять только за выключателем, без постоянного подключения к сети.
- Подключить корпус к PE для обеспечения требований ЭМС и безопасной эксплуатации.
- По варианту входного подключения с PE — согласование с производителем.
