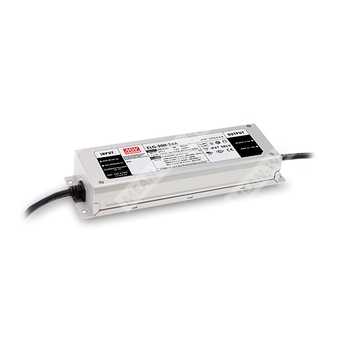

ELG-300-24A - сетевой светодиодный драйвер 300 Вт с комбинированными режимами постоянного напряжения и постоянного тока для питания LED нагрузок.
Расшифровка партномера
| ELG | Серия светодиодных драйверов (LED Driver) |
| 300 | Номинальная мощность серии: 300 Вт |
| 24 | Номинальное выходное напряжение: 24 В (DC) |
| A | Исполнение: IP67; регулировка выходного напряжения (Vo) и тока (Io) встроенным потенциометром |
Назначение и область применения
Драйвер ELG-300-24A предназначен для питания светодиодных систем и модулей в режимах постоянного напряжения и/или постоянного тока (ограничение тока), с широким диапазоном входного напряжения и степенью защиты IP67 для применения внутри помещений и на улице.
- LED освещение для рекламных конструкций
- Сценическое LED освещение
- Прожекторное LED освещение
- LED ленты
- Системы управления DMX
Ключевые особенности
- Выход: режим постоянного напряжения + режим постоянного тока
- Защиты: OCP, SCP, OVP, OTP
- Металлический корпус, безвентиляторное исполнение
- Степень защиты: IP67
- Регулировка параметров выхода встроенным потенциометром
- Диапазон температур корпуса: Tcase −40…+85 °C (при свободной конвекции)
- Эффективность (тип.): до 94%
Электрические параметры выхода (DC)
| Модель | ELG-300-24A |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения (режим постоянного тока) | 14,4…24 В |
| Номинальный ток | 12,5 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум (макс.) | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 22,4…25,6 В |
| Диапазон регулировки выходного тока | 6,25…12,5 А |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Точность установки выходного напряжения | ±2,0% |
| Область режима постоянного тока | 27…34 В |
Параметры входа (AC)
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,95 (115 В AC); PF ≥ 0,93 (230 В AC); PF ≥ 0,90 (277 В AC) |
| Коэффициент гармонических искажений тока | THD < 10% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| Эффективность (тип.) | 94% |
| Потребляемый ток сети | 3,0 А (115 В AC); 1,6 А (230 В AC); 1,3 А (277 В AC) |
| Пусковой ток (тип.) | 45 А (twidth = 1200 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
Временные параметры
| Время запуска / нарастания | 500 мс, 100 мс (230 В AC); 500 мс, 100 мс (115 В AC) |
| Время удержания (тип.) | 10 мс (230 В AC); 10 мс (115 В AC) |
Защитные функции
| Перегрузка по току | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry; импульсные перенапряжения: Линия-Земля 6 кВ, Линия-Линия 4 кВ); KN61547 |
| Эмиссия помех | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KN15 |
Условия эксплуатации и надежность
| Температура корпуса (рабочая) | Tcase −40…+85 °C (см. зависимость «нагрузка/температура») |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) | 1827,7 тыс. ч (мин., Telcordia SR-332); 196,5 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Механические данные и подключение
| Габариты (Д×Ш×В) | 246×77×39,5 мм |
| Масса | 1,45 кг |
| Корпус | CASE NO.: 266A |
| Подключение входа (AC) | AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый) |
| Подключение выхода (DC) | Vo+ (красный), Vo− (чёрный) |
| Рекомендуемое положение при монтаже | Указано в разделе «Recommend Mounting Direction» (ориентация для естественной конвекции) |
Степень защиты
| Класс защиты оболочки | IP67 |
Стандарты безопасности
| Соответствие стандартам |
UL8750 (тип «HL») (кроме 12 В); CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 (independent);
BS EN/EN62384; EAC TP TC 004; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13; IS15885 (Part2/Sec13); IP67 approved;
Designed refer to AS/NZS 61347 & AS/NZS 60598
|
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методика подключения LED модулей и работа в режимах постоянного напряжения/постоянного тока приведены в разделе «Методы управления LED модулем».
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары длиной 12" с параллельными конденсаторами 0,1 мкФ и 47 мкФ на конце.
- Точность: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении требуется снижение нагрузки; подробности приведены в разделе «Статическая характеристика».
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; итоговая ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие требованиям ЭМС на полностью собранном изделии.
- Заявленный ресурс > 50 000 часов достижим при температуре корпуса Tcase (особенно точки tc/TMP) 70 °C или ниже.
- RCM — добровольная сертификация. Независимое управляющее LED-оборудование (Non IC) не предназначено для жилых установок.
- Для эксплуатации на высоте более 2000 м: снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м (для безвентиляторных моделей) и на 5 °C на каждые 1000 м (для моделей с вентилятором).
- Для соответствия актуальным требованиям ErP для светильников драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- По примечаниям по применению и требованиям к установке для обеспечения водозащиты IP — см. руководство пользователя производителя.
- При встраивании в оборудование требуется учитывать требования применения типа HL.
