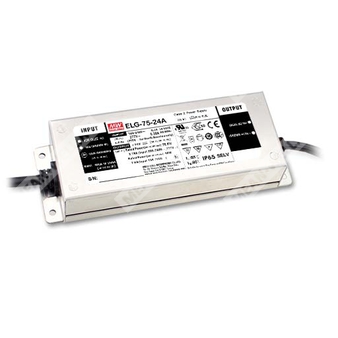

ELG-75-12B - AC/DC LED-драйвер постоянного напряжения с ограничением тока для питания светодиодных нагрузок.
Расшифровка партномера
ELG — серия LED-драйверов в металлическом корпусе для внутренней/наружной установки.
75 — типоразмер/серия по мощности (номинальная линейка 48–75 Вт в зависимости от входного напряжения и модели).
12 — номинальное выходное напряжение 12 В DC.
B — исполнение с функцией диммирования «3 в 1»; класс защиты корпуса IP67.
Назначение и принцип работы
ELG-75-12B — источник питания для светодиодных систем с двойным режимом работы: стабилизация напряжения (CV) и стабилизация тока (CC) в заданной области. Драйвер может работать как в режиме постоянного тока (прямая нагрузка светодиодов), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
Ключевые особенности
- Режимы выхода: стабилизация напряжения + стабилизация тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус; рекомендуется подключение корпуса к PE для EMC и безопасности.
- Класс II.
- Защита: КЗ, перегрузка/переток, перенапряжение, перегрев.
- Диммирование «3 в 1» (0–10 В DC / 10 В PWM / резистивное).
- Степень защиты корпуса: IP67.
Выходные параметры (модель ELG-75-12)
| Номинальное выходное напряжение | 12 В DC |
| Диапазон выходного напряжения (область стабилизации напряжения) | 6…12 В |
| Область постоянного тока (диапазон напряжения) | 14…18 В |
| Номинальный ток | 5 А |
| Диапазон тока (регулировка) | 2,5…5 А |
| Номинальная мощность (примечание 5) | 60 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Допуск по выходному напряжению (суммарно) | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Регулировка выходного напряжения (для A/AB-типов через встроенный потенциометр) | 10,8…13,2 В |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC |
| Коэффициент гармоник тока | THD < 20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Входной ток AC | 0,7 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток (тип.) | 50 А (twidth=350 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление без нагрузки | < 0,5 Вт (для типов Blank/A/Dx/D2) |
| Потребление в режиме ожидания | < 0,5 Вт (для типов B/AB/DA) |
| Макс. число БП на автомате 16 А | 5 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 В AC |
Параметры диммирования (исполнение B: «3 в 1»)
| Методы управления током | 0…10 В DC между DIM+ и DIM-; либо PWM 10 В (100 Гц…3 кГц); либо резистор между DIM+ и DIM- |
| Ток источника для входа диммирования (тип.) | 100 мкА |
| Минимальный уровень диммирования | около 8% (при 0% < Iout < 8% ток не нормируется) |
| Возможность «dim-to-off» | ток может снижаться до 0% при 0 кОм или 0 В DC, либо PWM 0% duty |
| Ограничение подключения | не соединять DIM- с Vo- |
| Синхронное диммирование (резистивный метод) | указаны ориентиры 10 кОм/N…100 кОм/N (N — количество драйверов) |
Защиты
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108%; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытательное напряжение | вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | вход–выход / вход–корпус / выход–корпус: 100 МОм при 500 В DC (25°C, 70% RH) |
ЭМС и нормативы
| Стандарты безопасности | UL8750 (Type “HL”), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для ряда моделей, включая 12B); IP65 или IP67; GB19510.1/14; KC61347-1/2-13 |
| ЭМС излучение | BS EN/EN55015; BS EN/EN61000-3-2 Class C (нагрузка ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15/KN61547 |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry); импульсные перенапряжения: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15/KN61547 |
Условия эксплуатации и надежность
| Температура корпуса (Tcase) при работе | -40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) | 3451,7 тыс. ч (мин., Telcordia SR-332); 331,3 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) | 180 × 63 × 35,5 мм |
| Степень защиты | IP67 (для типа B) |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 13,4 кг; 0,67 CUFT |
Проводники (цветовая маркировка)
- Вход AC: AC/L — коричневый; AC/N — синий.
- Выход DC: Vo+ — красный; Vo- — черный.
- Диммирование (B-тип): DIM+ — фиолетовый; DIM- — розовый.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Метод управления светодиодным модулем приведен в разделе о способах драйва LED-модуля (CV/CC области).
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары и конденсаторов 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться дерейтинг; приведено в разделах статических характеристик.
- Время запуска измерено при первом «холодном» включении; переключения ВКЛ/ВЫКЛ могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, требуется повторная квалификация ЭМС на уровне конечного устройства.
- Ожидаемый ресурс серии >50 000 часов при Tcase (в частности точка tc/TMP) около 70°C или ниже.
- Дерейтинг по температуре окружающей среды при высоте более 2000 м: 3,5°C на 1000 м (для безвентиляторных моделей).
- Перед применением следует учитывать указания по установке и обеспечению IP-защиты из руководства пользователя.
- Для типов A/AB при встраивании необходимо учитывать требования применения Type HL.
