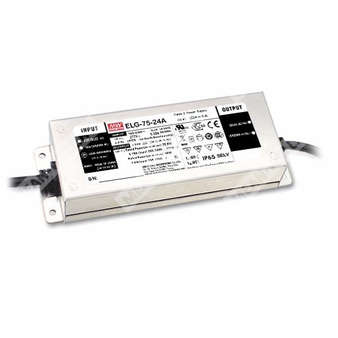

ELG-75-12DA-3Y - сетевой AC/DC драйвер для питания светодиодных нагрузок с режимами постоянного напряжения и постоянного тока и управлением DALI.
Расшифровка партномера ELG-75-12DA-3Y
| ELG |
Серия LED-драйверов MEAN WELL |
| 75 |
Номинальный класс мощности серии: 48…75 Вт (для 12 В модели при низком входном напряжении возможна дерейтинговка) |
| 12 |
Номинальное выходное напряжение: 12 В DC |
| DA |
Функциональная опция: управление по DALI (интерфейс на первичной стороне) |
| 3Y |
Тип входного подключения: 3-проводный ввод (L, N, PE) |
Назначение и функциональные особенности
- Драйвер светодиодов с двухрежимным выходом: постоянное напряжение + ограничение по постоянному току (CV+CC).
- Диапазон входа AC: 100…305 В AC (также указан эквивалент DC-входа: 142…431 В DC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Исполнение в металлическом корпусе с функциональным заземлением (корпус должен быть подключен к PE).
- Степень защиты корпуса: IP67 или IP65 (для DA-типа в таблице кодирования указан IP67).
- Поддержка DALI (для DA-типа): соответствие IEC 62386-101, -102 (функция (207) — по запросу).
- Защиты: короткое замыкание, перегрузка/переток, перенапряжение, перегрев.
Выходные электрические параметры (модель 12 В)
| Номинальное выходное напряжение |
12 В DC |
| Диапазон выходного напряжения (область постоянного тока) |
6…12 В |
| Номинальный ток |
5 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум (макс.) |
150 мВ пик-пик |
| Допуск выходного напряжения |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
| Диапазон регулировки напряжения |
10,8…13,2 В (регулировка указана для типов A/AB через встроенный потенциометр) |
| Диапазон регулировки тока |
2,5…5 А (регулировка указана для типов A/AB через встроенный потенциометр) |
| Время запуска / нарастания |
500 мс / 100 мс (115 В AC, 230 В AC) |
| Время удержания (тип.) |
10 мс при 230 В AC; 10 мс при 115 В AC (при полной нагрузке) |
Входные параметры
| Диапазон входного напряжения |
100…305 В AC / 142…431 В DC |
| Частота сети |
47…63 Гц |
| Коэффициент мощности |
PF≥0,97 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (полная нагрузка) |
| Коэффициент гармоник тока |
THD<20% (при нагрузке ≥50% для 115/230 В AC; ≥75% для 277 В AC) |
| Ток потребления AC |
0,7 А (115 В AC); 0,45 А (230 В AC); 0,38 А (277 В AC) |
| Пусковой ток (тип.) |
50 А (t=350 мкс, измерение при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Макс. число БП на автомат 16 А |
5 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 В AC |
| Ток утечки |
<0,75 мА при 277 В AC |
| Потребление на холостом ходу / в ожидании |
Для типов B/AB/DA: потребление в режиме ожидания <0,5 Вт |
Управление и интерфейсы (исполнение DA)
| Интерфейс управления |
DALI (первичная сторона); сигнал между DA+ и DA- |
| Адресация/группы DALI |
16 групп и 64 адреса |
| Стандарты DALI |
Соответствие IEC 62386-101, IEC 62386-102; (207) по запросу (только для DA-типа) |
| Минимальный шаг (первый уровень) |
Зафиксирован на 8% выхода |
Защитные функции
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка / превышение тока |
Ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Диапазон срабатывания защиты по перенапряжению (для 12 В модели) |
14…18 В |
| Диапазон ограничения по току |
95…108% от номинального |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-корпус/земля) |
2,0 кВ AC |
| Испытательное напряжение (выход-корпус/земля) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и конструктив
| Рабочая температура корпуса |
Tcase = -40…+85°C |
| Максимальная температура корпуса |
Tcase = +85°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Габариты |
180×63×35,5 мм (Д×Ш×В) |
| Степень защиты |
IP67 или IP65 (для DA-типа в кодировании — IP67) |
| Охлаждение |
Естественная конвекция (без вентилятора) |
Подключение (исполнение 3Y)
| Вход сети |
AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый) |
| Выход |
Vo+ (красный), Vo- (чёрный) |
| Линия DALI |
DA+ и DA- (в документе общие обозначения проводов управления приведены для DIM/DA/PROG через общие клеммы) |
Стандарты безопасности и ЭМС
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN 62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
| ЭМС (излучение) |
Соответствие BS EN/EN 55015; BS EN/EN 61000-3-2 Class C (нагрузка ≥50%); BS EN/EN 61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) |
Соответствие BS EN/EN 61000-4-2,3,4,5,6,8,11; BS EN/EN 61547 (уровень light industry); грозоимпульсная устойчивость: Линия-Земля 6 кВ, Линия-Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика работы в режимах постоянного тока/напряжения и границы области CC приведены в разделе о способах питания LED-модуля.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; приведены статические характеристики в виде графиков.
- Время запуска измеряется при первом холодном включении; циклы ВКЛ/ВЫКЛ могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; характеристики ЭМС зависят от инсталляции, требуется повторная квалификация конечного изделия.
- Для моделей без вентилятора дерейтинг по высоте: 3,5°C на каждые 1000 м при высоте эксплуатации выше 2000 м.
- Перед применением следует учитывать указания по установке и обеспечению влагозащиты, приведённые в руководстве пользователя.
- Для полного соответствия ЭМС и безопасной эксплуатации требуется подключение корпуса к PE.
