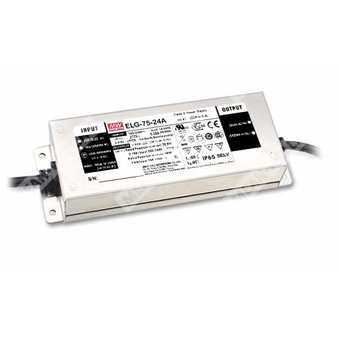

ELG-75-12DA - AC/DC светодиодный драйвер (LED driver) 12 В с выходом CV+CC и управлением по DALI.
Идентификация и расшифровка партномера
Партномер: ELG-75-12DA
- ELG — серия источников питания для LED с комбинированным режимом: постоянное напряжение + постоянный ток (CV+CC).
- 75 — номинальный класс мощности серии (до 75 Вт; фактическая зависит от модели и входного напряжения).
- 12 — номинальное выходное напряжение 12 В DC.
- DA — исполнение с поддержкой управления DALI (первичная сторона).
Общее назначение и конструктивные особенности
- Выходной режим: постоянное напряжение + постоянный ток (возможна работа как в режиме CV, так и в зоне ограничения тока).
- Активная коррекция коэффициента мощности (PFC).
- Корпус металлический; функциональное заземление корпуса (рекомендуется подключение к PE для EMC и безопасности).
- Исполнение для внутренних и наружных установок; степень защиты зависит от типа исполнения.
- Безвентиляторное охлаждение, работа на свободной конвекции.
- Тип “HL” (по UL8750) — применимость для Class I, Division 2 (опасные зоны) указана для серии.
Степень защиты оболочки (IP)
| Параметр |
Значение |
| Степень защиты |
Для DA-типа в таблице типов указано IP67 |
Выходные параметры (модель 12 В)
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В DC |
| Диапазон выходного напряжения (зона CV) |
12–24 В (примечание 5) |
| Зона постоянного тока (область ограничения тока) |
6–12 В |
| Номинальный ток |
5 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум (макс.) |
150 мВп-п |
| Допуск по выходному напряжению |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
| Регулировка выходного напряжения |
10,8–13,2 В (только для A/AB-типа, встроенный потенциометр) |
| Регулировка выходного тока |
2,5–5 А (только для A/AB-типа, встроенный потенциометр) |
| Время запуска/нарастания |
500 мс, 100 мс (при 115 VAC, 230 VAC) |
| Время удержания (тип.) |
10 мс при 230 VAC; 10 мс при 115 VAC (при полной нагрузке) |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 VAC / 142–431 VDC |
| Частота сети |
47–63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥ 0,97 (115 VAC); PF ≥ 0,95 (230 VAC); PF ≥ 0,92 (277 VAC) |
| Коэффициент гармоник тока |
THD < 20% (нагрузка ≥ 50% при 115/230 VAC; нагрузка ≥ 75% при 277 VAC) |
| Ток потребления AC |
0,7 А (115 VAC); 0,45 А (230 VAC); 0,38 А (277 VAC) |
| Пусковой ток (тип.) |
50 А (twidth = 350 мкс, при 50% Ipeak) на 230 VAC; по NEMA 410 |
| Макс. количество БП на автомате 16 А |
5 шт. (тип B) / 8 шт. (тип C) при 230 VAC |
| Ток утечки |
< 0,75 мА при 277 VAC |
| Потребление без нагрузки / в ожидании |
< 0,5 Вт для исполнений Blank/A/Dx/D2; < 0,5 Вт в ожидании для B/AB/DA |
Защиты
| Функция |
Реализация |
| Перегрузка по току |
95–108%; ограничение тока, автовосстановление после снятия аварии |
| Короткое замыкание |
Hiccup-режим, автовосстановление после снятия аварии |
| Перенапряжение на выходе |
Отключение выходного напряжения; восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения; восстановление после повторного включения питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Параметр |
Значение |
| Испытательное напряжение: вход–выход |
3,75 кВ AC |
| Испытательное напряжение: вход–корпус (FG) |
2,0 кВ AC |
| Испытательное напряжение: выход–корпус (FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 VDC / 25°C / 70% RH |
ЭМС и стандарты (для серии)
| Параметр |
Значение |
| ЭМС помехоэмиссия |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (нагрузка ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС устойчивость |
BS EN/EN61000-4-2/3/4/5/6/8/11; BS EN/EN61547; уровень light industry; грозозащита: Line–Earth 6 кВ, Line–Line 4 кВ |
| Стандарты безопасности (для серии) |
UL8750 (тип “HL”); CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
DALI (для исполнения DA)
| Параметр |
Значение |
| Интерфейс |
DALI между DA+ и DA- (первичная сторона) |
| Адресация/группы |
16 групп, 64 адреса |
| Минимальный первый шаг |
Фиксирован на уровне 8% выхода |
| Соответствие стандартам DALI |
IEC62386-101, IEC62386-102 (207 — по запросу) только для DA-типа |
Условия эксплуатации и надежность
| Параметр |
Значение |
| Рабочая температура корпуса |
Tcase = −40…+85°C |
| Максимальная температура корпуса |
Tcase max = +85°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF |
3451,7 тыс. ч (мин., Telcordia SR-332); 331,3 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры (Д×Ш×В) |
180 × 63 × 35,5 мм |
| Масса |
0,8 кг |
| Упаковка |
16 шт./13,4 кг/0,67 куб. фута |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методы управления/подключения LED-модуля приведены в разделе о способах питания LED-модуля.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При низких входных напряжениях может потребоваться снижение мощности; см. статические характеристики.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно подтвердить соответствие директивам ЭМС на установленной системе.
- Заявленный срок службы серии достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Деградация по температуре окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте установки более 2000 м.
- Для замечаний по применению и установке с учетом влагозащиты требуется руководство пользователя перед использованием.
- Для A/AB-типов необходимо учитывать встроенные функции для соответствия применению Type HL.
