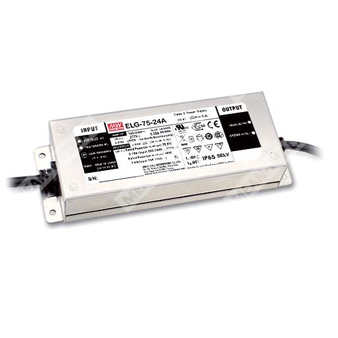

ELG-75-24-3Y - AC/DC LED драйвер (источник питания) для питания светодиодных нагрузок в режиме CV+CC с входом 3-проводным (L/N/PE).
Расшифровка партномера ELG-75-24-3Y
- ELG — серия светодиодных драйверов MEAN WELL с комбинированным режимом: постоянное напряжение + постоянный ток (CV+CC).
- 75 — номинальная мощность серии: 75 Вт (для 24 В модели при 200–305 В AC указано 75,6 Вт).
- 24 — номинальное выходное постоянное напряжение: 24 В DC.
- 3Y — исполнение с 3-проводным входом для стандартной модели: L, N, PE (защитное заземление).
Назначение и режим работы
ELG-75-24-3Y — герметичный (IP) AC/DC драйвер для светодиодных систем, способный работать как в режиме стабилизации тока (прямое питание LED-цепей), так и в режиме стабилизации напряжения (обычно при использовании дополнительного DC/DC драйвера). Наличие активного корректора коэффициента мощности (PFC) и металлического корпуса с функциональным заземлением предусмотрено конструкцией серии.
Класс защиты корпуса
Для серии ELG-75 заявлены исполнения с IP65 или IP67. Для модификации ELG-75-24-3Y в кодировке партномера IP-исполнение не зашифровано, поэтому класс IP для данного партномера по предоставленным страницам однозначно не определяется (в серии встречаются IP65 и IP67).
Выходные параметры (модель ELG-75-24)
| Номинальное выходное напряжение |
24 В DC |
| Диапазон выходного напряжения (постоянное напряжение) |
12…24 В |
| Область стабилизации тока (диапазон напряжения в режиме CC) |
28…34 В |
| Номинальный ток |
3,15 А |
| Диапазон регулировки тока |
1,57…3,15 А |
| Номинальная мощность |
75,6 Вт |
| Пульсации и шум |
200 мВ пик-пик (макс.) |
| Допуск по выходному напряжению |
±3,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Регулировка выходного напряжения |
21,6…26,4 В (только для A/AB-типа, встроенный подстроечный резистор) |
Входные параметры
| Диапазон входного напряжения |
100…305 В AC / 142…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF≥0,97 (115 В AC), PF≥0,95 (230 В AC), PF≥0,92 (277 В AC) при полной нагрузке |
| Коэффициент гармоник тока |
<20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Ток потребления (переменный ток) |
0,7 А (115 В AC) / 0,45 А (230 В AC) / 0,38 А (277 В AC) |
| Пусковой ток |
50 А (тип.), длительность 350 мкс, измерено при 50% Iпик на 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА (при 277 В AC) |
| Потребление на холостом ходу / в ожидании |
<0,5 Вт (для Blank/A/Dx/D2-типа); <0,5 Вт в ожидании для B/AB/DA-типа |
Эффективность
| КПД (тип.), модель 24 В |
88% |
Защитные функции
| Защита от короткого замыкания |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перегрузки по току |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Диапазон срабатывания защиты по перегрузке |
95…108% |
Электрическая прочность изоляции и изоляционные параметры
| Испытательное напряжение изоляции |
Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (для вход–выход, вход–корпус, выход–корпус) |
ЭМС и нормативные соответствия
| ЭМС (излучение) |
Соответствие EN 55015; EN 61000-3-2 класс C (при нагрузке ≥50%); EN 61000-3-3; также указаны GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15/KN61547 |
| ЭМС (устойчивость) |
Соответствие EN 61000-4-2,3,4,5,6,8,11; EN 61547 (light industry level); помехоустойчивость к импульсным перенапряжениям: Линия–земля 6 кВ, Линия–линия 4 кВ |
| Стандарты безопасности (серия) |
UL8750 (тип HL), CSA C22.2 No.250.13-12; IEC/EN 61347-1, IEC/EN 61347-2-13 (independent); EN 62384; также указаны EAC TP TC 004, KC61347-1/-2-13 и др. |
Условия эксплуатации и механические параметры
| Рабочая температура корпуса |
Tcase = -40…+85°C |
| Влажность при работе |
20…95% RH, без конденсации |
| Температура и влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X/Y/Z |
| Габаритные размеры |
180 × 63 × 35,5 мм (Д × Ш × В) |
| Масса |
0,8 кг |
Подключение (вход 3Y) и проводники
| Тип входного подключения |
3-проводный вход: AC/L (коричневый), AC/N (синий), PE (зелёно/жёлтый) |
| Выходные проводники |
Vo+ (красный), Vo- (чёрный) |
| Замечание по заземлению корпуса |
Рекомендовано подключение корпуса к PE для полной ЭМС-совместимости и безопасной эксплуатации |
Надёжность
| Наработка на отказ (MTBF) |
3451,7 тыс. ч (мин., Telcordia SR-332); 331,3 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED-модуля: см. раздел о режимах питания (CV/CC); совместимость зависит от конфигурации конечной системы.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение допустимой нагрузки (дерейтинг); см. статические характеристики.
- Время запуска измерено при первом холодном старте; при включениях/выключениях возможно увеличение времени запуска.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать ЭМС на уровне всей установки.
- Заявленный ресурс >50 000 ч достигается при Tcase (точка tc/TMP) около 70°C или ниже.
- Дерейтинг по высоте: 3,5°C/1000 м для безвентиляторных моделей (выше 2000 м).
- Перед применением учитывать указания по монтажу и обеспечению степени защиты IP.
- Для исполнения 3Y: рекомендуется подключать корпус к PE для полной ЭМС и безопасного использования; опции по входной проводке с PE — по запросу.
