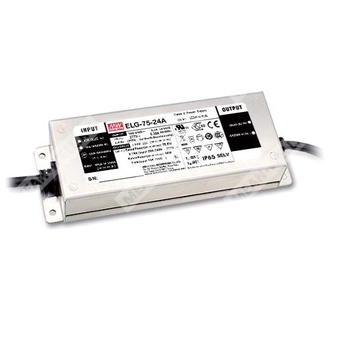

ELG-75-24A - герметичный AC/DC LED-драйвер для питания светодиодных нагрузок от сети 100–305 В AC с выходом 24 В и подстройкой выходных параметров.
Идентификация и расшифровка партномера
Партномер: ELG-75-24A
- ELG — серия AC/DC LED-драйверов.
- 75 — номинальная мощность серии (класс 75 Вт).
- 24 — номинальное выходное напряжение 24 В DC.
- A — исполнение с регулируемыми выходным напряжением и выходным током через встроенный потенциометр; класс защиты IP65.
Назначение и принцип работы
Драйвер ELG-75-24A предназначен для питания светодиодных систем и модулей. Реализует двухрежимную характеристику выхода: область постоянного напряжения и область постоянного тока (ограничение тока) в зависимости от подключенной нагрузки.
Предусмотрены функции активной коррекции коэффициента мощности (PFC), защиты от КЗ, перенапряжения, перегрева и перегрузки.
Ключевые особенности
- Режим выхода: постоянное напряжение + постоянный ток.
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс 2 (источник питания класса 2).
- Потребление в режиме холостого хода/ожидания: <0,5 Вт (для типов Blank / A / Dx / D2).
- Степень защиты корпуса: IP65 (для исполнения A).
Выходные параметры (модель ELG-75-24)
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного напряжения | 12–24 В |
| Диапазон подстройки выходного напряжения | 21,6–26,4 В (только для A/AB) |
| Номинальная мощность | 75,6 Вт |
| Диапазон выходного тока | 1,57–3,15 А |
| Диапазон подстройки выходного тока | только для A/AB (через встроенный потенциометр) |
| Область режима постоянного тока | 28–34 В |
| Пульсации и шум (макс.) | 200 мВп-п |
| Точность установки выходного напряжения | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск (суммарно: установка + стабилизация по сети + стабилизация по нагрузке) | включен в определение допуска |
| Время запуска / нарастания | 500 мс / 100 мс (115 В AC, 230 В AC) |
| Время удержания (тип.) | 10 мс / 230 В AC; 10 мс / 115 В AC (при полной нагрузке) |
Входные электрические параметры
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности (при полной нагрузке) | PF≥0,97 (115 В AC); PF≥0,95 (230 В AC); PF≥0,92 (277 В AC) |
| Коэффициент гармонических искажений тока | THD<20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| Потребляемый ток (тип.) | 0,7 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток (тип.) | 50 А (twidth=350 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. количество БП на автомате 16 А | 5 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление в режиме холостого хода/ожидания | <0,5 Вт (для типов Blank / A / Dx / D2) |
Эффективность (тип.)
Защиты
| Перегрузка по току | 95–108% |
| Режим при перегрузке | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Импульсный (hiccup) режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 28–34 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход-корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и нормативы
| ЭМС: излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС: устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); помехоустойчивость к импульсным перенапряжениям: Линия-Земля 6 кВ, Линия-Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20–95% RH (без конденсации) |
| Температура/влажность хранения | −40…+80°C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| MTBF | 3451,7 тыс. ч (мин., Telcordia SR-332); 331,3 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные и механические параметры
| Габаритные размеры (Д×Ш×В) | 180×63×35,5 мм |
| Масса | 0,8 кг |
| Корпус | Металлический, с клеммой/подключением функционального заземления |
| Степень защиты | IP65 (исполнение A) |
Подключение и проводники (по схеме цветовой маркировки)
| Вход AC | AC/L (коричневый), AC/N (синий) |
| Выход DC | Vo+ (красный), Vo− (черный) |
Примечания
- Если не указано иначе, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика выбора режима питания светодиодного модуля приведена в разделе о способах управления светодиодной нагрузкой.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12", с оконечной емкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает отклонение установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом включении на холодную; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, поэтому производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Типовая наработка >50 000 ч достигается при температуре корпуса (точка tc/TMP) около 70°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: 3,5°C/1000 м для безвентиляторных моделей при высоте более 2000 м.
- По применению и условиям влагозащиты руководствоваться руководством пользователя перед использованием.
