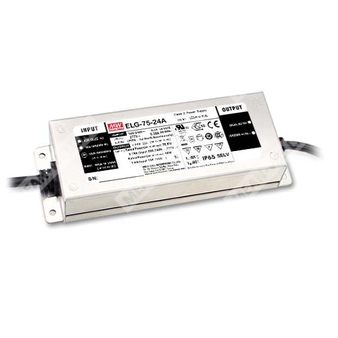

ELG-75-24B - AC/DC LED драйвер (источник питания) с постоянным напряжением 24 В и ограничением тока для питания светодиодных систем.
Расшифровка партномера ELG-75-24B
- ELG — серия светодиодных драйверов.
- 75 — номинальный класс мощности серии (до 75,6 Вт для 24 В исполнения при 200–305 VAC).
- 24 — номинальное выходное постоянное напряжение 24 В.
- B — исполнение с функцией диммирования «3 в 1» (0–10 V DC / 10 V PWM / резистор), степень защиты IP67.
Назначение и принцип работы
ELG-75-24B — герметизированный AC/DC драйвер светодиодов с активной коррекцией коэффициента мощности, рассчитанный на работу как в режиме
постоянного напряжения, так и в режиме ограничения тока (область постоянного тока). Предусмотрены защиты от короткого замыкания, перенапряжения и перегрева.
Корпус металлический, предусмотрено функциональное заземление корпуса (рекомендуется подключение к PE для EMC и безопасной эксплуатации).
Выходные параметры (модель ELG-75-24)
| Номинальное выходное напряжение | 24 V DC |
| Диапазон напряжения (постоянное напряжение) | 12 ~ 24 V |
| Область постоянного тока | 28 ~ 34 V |
| Номинальный ток | 3,15 A |
| Диапазон регулировки тока | 1,57 ~ 3,15 A |
| Номинальная мощность (при 200~305 VAC) | 75,6 W |
| Номинальная мощность (при 100~180 VAC) | 60 W |
| Пульсации и шум (макс.) | 200 mVp-p |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска / нарастания | 500 ms / 100 ms (115 VAC, 230 VAC) |
| Время удержания (тип.) | 10 ms (230 VAC), 10 ms (115 VAC) при полной нагрузке |
Регулировки (подстроечные элементы)
Для исполнения B регулировка выходного напряжения и тока встроенным потенциометром не указана как доступная (регулировка потенциометром приведена для A/AB-типов).
Диммирование (исполнение B: «3 в 1», dim-to-off)
| Методы управления | 0 ~ 10 V DC; 10 V PWM (100 Hz ~ 3 kHz); резистор |
| Минимальный уровень диммирования | Около 8% (при 0% < Iout < 8% ток не нормируется) |
| Отключение по диммированию | Ток может снижаться до 0% при ~0 kΩ или 0 V DC, либо PWM 0% duty |
| Ток источника диммирования (тип.) | 100 μA |
| Важное ограничение подключения | Не соединять «DIM-» с «Vo-» |
Входные параметры
| Диапазон входного напряжения | 100 ~ 305 VAC / 142 ~ 431 VDC |
| Диапазон частоты | 47 ~ 63 Hz |
| Коэффициент мощности | PF ≥ 0,97 (115 VAC); PF ≥ 0,95 (230 VAC); PF ≥ 0,92 (277 VAC) при полной нагрузке |
| Коэффициент гармоник тока | THD < 20% (при нагрузке ≥ 50% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| Входной ток переменного тока | 0,7 A (115 VAC); 0,45 A (230 VAC); 0,38 A (277 VAC) |
| Пусковой ток (тип.) | COLD START 50 A (twidth=350 μs, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 mA при 277 VAC |
| Потребление без нагрузки / ожидание | Потребление в ожидании < 0,5 W для B-типа |
Защиты
| Перегрузка по току | 95 ~ 108%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28 ~ 34 V; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход–выход: 3,75 kVAC; вход–корпус: 2,0 kVAC; выход–корпус: 1,5 kVAC |
| Сопротивление изоляции | 100 MΩ / 500 VDC / 25°C / 70% RH (для вход–выход, вход–корпус, выход–корпус) |
ЭМС и нормативы
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (иммунитет) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); стойкость к импульсным перенапряжениям: Линия–Земля 6 kV, Линия–Линия 4 kV; EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса | Tcase = -40 ~ +85°C |
| Максимальная температура корпуса | Tcase max = +85°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60°C) |
| Виброустойчивость | 10 ~ 500 Hz, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Степень защиты оболочки | IP67 (для типа B) |
Конструктивные данные
| Габаритные размеры (Д×Ш×В) | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Подключение (тип B) | AC/L (коричневый), AC/N (синий); Vo+ (красный), Vo- (черный); DIM+ (фиолетовый), DIM- (розовый) |
| Монтаж | Рекомендуемое положение установки приведено в руководстве по монтажу |
Функциональные особенности серии, относящиеся к ELG-75-24B
- Выход: комбинированный режим стабилизации напряжения и ограничения тока (Constant Voltage + Constant Current).
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением.
- Класс 2 (указано для серии).
- Подходит для внутренней и наружной установки при соблюдении требований по IP и монтажу.
- Исполнение «HL» для применения в Class I, Division 2 hazardous (classified) location (указано для серии).
Примечания
- Если параметр отдельно не оговорен, измерения выполнены при входе 230 VAC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Метод управления светодиодным модулем — см. раздел о методах питания LED (работа в режимах постоянного тока/напряжения).
- Пульсации/шум измеряются при полосе 20 MHz с использованием витой пары 12" и конденсаторов 0,1 μF и 47 μF параллельно.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- При низких входных напряжениях может требоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом холодном старте; многократное включение/выключение может увеличить время запуска.
- Источник питания рассматривается как компонент конечного изделия; итоговые характеристики ЭМС зависят от монтажа и должны подтверждаться на уровне конечного устройства.
- Для высоты эксплуатации более 2000 м: дерейтинг температуры окружающей среды 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Для требований по водозащите IP и рекомендаций по установке следует руководствоваться руководством пользователя.
- Для A/AB типов необходимо учитывать условия встроенного применения для соответствия Type HL (для ELG-75-24B не применяется, т.к. тип B).
