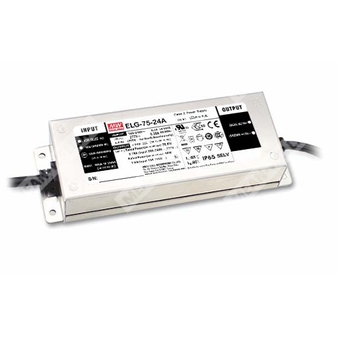

ELG-75-24DA-3Y - сетевой AC/DC драйвер питания светодиодных модулей 24 В с режимами CV+CC и управлением DALI.
Идентификация и назначение
Партномер: ELG-75-24DA-3Y
Функциональное назначение: источник питания (LED driver) для светодиодных систем, способный работать как в режиме постоянного напряжения, так и в режиме ограничения/стабилизации тока (двухрежимный выход Constant Voltage + Constant Current).
Области применения:
- светодиодное уличное освещение
- архитектурная подсветка
- промышленное/складское освещение (bay lighting)
- прожекторное освещение
- исполнение «HL» для применения в Class I, Division 2 hazardous (classified) location
Расшифровка партномера
| ELG |
серия драйверов MEAN WELL для светодиодного освещения |
| 75 |
номинальная серия по мощности (класс 75 Вт) |
| 24 |
номинальное выходное постоянное напряжение 24 В |
| DA |
функциональная опция: управление по DALI (DALI control technology), IP67 |
| 3Y |
исполнение по входу: 3-проводной ввод (L, N, PE) для стандартной модели |
Ключевые особенности
- двухрежимный выход: постоянное напряжение + постоянный ток
- металлический корпус с функциональным заземлением
- встроенная активная коррекция коэффициента мощности (PFC)
- класс 2 (Class 2 power unit)
- степень защиты корпуса: IP67 (для DA-типа)
Выход (DC)
| Номинальное напряжение |
24 В |
| Диапазон напряжения (режим постоянного напряжения) |
12…24 В |
| Область постоянного тока |
28…34 В |
| Номинальный ток |
3,15 А |
| Мощность (примеч. 5) |
75,6 Вт |
| Пульсации и шум (макс.) |
200 мВп-п |
| Допуск по выходному напряжению |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
Вход (AC/DC)
| Диапазон входного напряжения |
100…305 В AC; 142…431 В DC |
| Частота сети |
47…63 Гц |
| Коэффициент мощности (полная нагрузка) |
PF≥0,97 /115 В AC; PF≥0,95 /230 В AC; PF≥0,92 /277 В AC |
| Коэффициент гармоник тока |
THD<20% (при нагрузке ≥50% для 115/230 В AC; ≥75% для 277 В AC) |
| Потребляемый ток AC |
0,7 А /115 В AC; 0,45 А /230 В AC; 0,38 А /277 В AC |
| Пусковой ток (тип.) |
50 А (twidth=350 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА /277 В AC |
| Макс. количество БП на автомат 16 А (230 В AC) |
5 шт. (автомат тип B) / 8 шт. (автомат тип C) |
Потребление без нагрузки / в ожидании
| Потребление без нагрузки |
<0,5 Вт (для Blank / A / Dx / D2) |
| Потребление в режиме ожидания |
<0,5 Вт (для B / AB / DA) |
Управление (DALI) для исполнения DA
| Интерфейс |
DALI (первичная сторона), подключение между DA+ и DA- |
| Адресация/группы |
16 групп и 64 адреса |
| Первый шаг диммирования |
фиксирован на уровне 8% выхода |
| Соответствие стандартам DALI |
IEC62386-101, 102 (207 — по запросу) для DA-типа |
Защиты
| Короткое замыкание |
режим «hiccup», автовосстановление после устранения неисправности |
| Перегрузка по току |
ограничение постоянного тока, автовосстановление после устранения неисправности |
| Перенапряжение |
отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-FG) |
2,0 кВ AC |
| Испытательное напряжение (выход-FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (совместимость)
| Помехоэмиссия |
соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (нагрузка ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); импульсные помехи: Line-Earth 6 кВ, Line-Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) |
-40…+85°C |
| Максимальная температура корпуса |
Tcase=+85°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) |
3451,7 тыс. ч (мин., Telcordia SR-332); 331,3 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты (Д×Ш×В) |
180×63×35,5 мм |
| Масса |
0,8 кг |
| Степень защиты |
IP67 |
| Входное подключение (3Y) |
L (коричневый), N (синий), PE (зелёный/жёлтый) |
| Выходное подключение |
Vo+ (красный), Vo- (чёрный) |
| Линии управления (DA) |
DA+ / DA- (по обозначению интерфейса; в чертежах для B/DA/D2: дополнительная пара проводов управления) |
Стандарты безопасности
| Безопасность |
UL8750 (type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика подключения и режимы работы приведены в разделе «Способы управления LED-модулем» (работа в режимах CV/CC зависит от конфигурации конечной системы).
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При низких входных напряжениях может потребоваться снижение мощности; см. статические характеристики.
- Время запуска измерено при первом «холодном» включении; при циклическом включении/выключении возможно увеличение времени запуска.
- Источник рассматривается как компонент конечного оборудования; итоговую ЭМС должен подтверждать производитель конечного изделия на всей установке.
- Типовой ресурс >50 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: 3,5°C/1000 м для безвентиляторных моделей при эксплуатации выше 2000 м.
- Для рекомендаций по применению и условиям влагозащиты требуется руководствоваться руководством пользователя перед использованием.
- Для исполнений A/AB необходимо учитывать требования применения Type HL.
- Для полного обеспечения ЭМС и безопасной эксплуатации рекомендуется подключать корпус к PE.
- По варианту входной проводки с PE следует обращаться к производителю.
