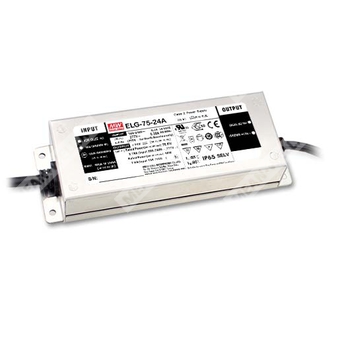

ELG-75-24DA - светодиодный AC/DC драйвер постоянного напряжения с режимом ограничения тока и интерфейсом DALI.
Расшифровка партномера ELG-75-24DA
- ELG — серия светодиодных драйверов.
- 75 — номинальная мощность серии (75 Вт класс).
- 24 — номинальное выходное напряжение 24 В.
- DA — исполнение с управлением по DALI (DALI control technology), степень защиты корпуса IP67.
Назначение и принцип работы
ELG-75-24DA относится к драйверам светодиодов с двойным режимом регулирования: стабилизация выходного напряжения (Constant Voltage) с переходом в режим стабилизации/ограничения тока (Constant Current) в заданной области. Драйвер рассчитан на питание от сети переменного тока с широким диапазоном входного напряжения и имеет встроенную активную коррекцию коэффициента мощности.
Интерфейс управления DALI реализован на первичной стороне: DALI-сигнал подаётся между клеммами/проводами DA+ и DA-. Протокол поддерживает 16 групп и 64 адреса. Первый шаг диммирования фиксирован на уровне 8% выходного тока.
Выходные параметры (модель 24 В)
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного напряжения |
12…24 В |
| Область стабилизации тока (диапазон напряжения) |
28…34 В |
| Номинальный ток |
3,15 А |
| Диапазон регулировки тока |
1,57…3,15 А |
| Номинальная мощность |
75,6 Вт |
| Пульсации и шум |
200 мВ пик-пик (макс.) |
| Допуск установки выходного напряжения |
±3,0% |
| Линейная регулировка |
±0,5% |
| Регулировка по нагрузке |
±1,0% |
| Точность (суммарная) |
±2,5% |
Входные параметры
| Диапазон входного напряжения |
100…305 В AC |
| Диапазон входного напряжения (DC) |
142…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF ≥0,97 / 115 В AC; PF ≥0,95 / 230 В AC; PF ≥0,92 / 277 В AC (при полной нагрузке) |
| Суммарные гармонические искажения тока |
<20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Ток потребления (тип.) |
0,45 А / 230 В AC; 0,38 А / 277 В AC; 0,7 А / 115 В AC |
| Пусковой ток (тип.) |
50 А (twidth=350 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА / 277 В AC |
| Потребление без нагрузки / в ожидании |
Потребление в ожидании <0,5 Вт (для B / AB / DA-Type) |
Управление (DALI, исполнение DA)
| Интерфейс |
DALI (первичная сторона) |
| Подключение |
Сигнал DALI между DA+ и DA- |
| Адресация |
16 групп, 64 адреса |
| Первый шаг диммирования |
8% выходного тока |
| Соответствие стандартам DALI |
IEC62386-101, IEC62386-102 (IEC62386-207 по запросу) — только для DA |
Защиты
| Перегрузка по току |
95…108%: ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение |
28…34 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение |
Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (соответствие)
| Помехоэмиссия |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (нагрузка ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry); импульсная помеха: линия-земля 6 кВ, линия-линия 4 кВ |
Условия эксплуатации и надёжность
| Температура корпуса (Tcase) |
-40…+85°C |
| Максимальная температура корпуса |
Tcase = +85°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
| MTBF |
3451,7 тыс. ч (мин., Telcordia SR-332); 331,3 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические данные, подключение, степень защиты
| Габариты (Д×Ш×В) |
180×63×35,5 мм |
| Масса |
0,8 кг |
| Степень защиты оболочки |
IP67 (для DA-Type) |
| Корпус |
Металлический, функциональное заземление |
Комплектность / упаковка
| Упаковка |
0,8 кг; 16 шт./13,4 кг/0,67 CUFT |
Стандарты безопасности
| Сертификационные стандарты |
UL8750 (тип «HL»); CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Примечания
- Если параметр не оговорён отдельно, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания светодиодов: работа возможна в режиме стабилизации тока или стабилизации напряжения; следует учитывать область стабилизации тока.
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает погрешность установки, линейную регулировку и регулировку по нагрузке.
- При пониженных входных напряжениях может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом «холодном» старте; циклы включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; конечный производитель должен переподтвердить ЭМС на уровне всей установки.
- Ожидаемый ресурс >50 000 ч достигается при температуре корпуса (tc/TMP) порядка 70°C или ниже.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Для рекомендаций по применению и сохранению влагозащиты требуется соблюдать указания руководства пользователя.
- Для исполнений A/AB необходимо учитывать встроенную регулировку для соответствия применению Type HL.
