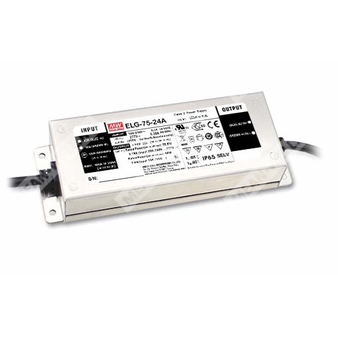

ELG-75-36AB - AC/DC LED драйвер постоянного напряжения и постоянного тока для питания светодиодных модулей.
Расшифровка партномера
| ELG | Серия светодиодных драйверов |
| 75 | Номинальная мощность серии: 75 Вт (диапазон 48–75 Вт в зависимости от входного напряжения) |
| 36 | Номинальное выходное напряжение: 36 В |
| AB | Функциональный вариант: регулируемые выходное напряжение и ток (встроенный потенциометр) + диммирование 3-в-1; степень защиты IP65 |
Назначение и режимы работы
- Драйвер работает в двух режимах: постоянное напряжение + постоянный ток (CV+CC).
- Может работать как в режиме постоянного тока (прямое питание светодиодов), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Для вариантов с диммированием прямое подключение к светодиодам является рекомендуемым; применение совместно с дополнительными драйверами не подходит.
Степень защиты и исполнение
| Степень защиты оболочки | IP65 (вариант AB) |
| Корпус | Металлический |
| Класс | Класс 2 (источник питания) |
| Охлаждение | Естественная конвекция (без вентилятора) |
| Заземление | Функциональное заземление корпуса; рекомендуется подключение корпуса к PE для EMC и безопасности |
Выходные параметры (ELG-75-36, вариант AB)
| Номинальное выходное напряжение | 36 В |
| Диапазон выходного напряжения | 18 ~ 36 В |
| Область постоянного тока (CV/CC) | 41 ~ 48 В |
| Номинальный ток | 2,1 А |
| Диапазон регулировки тока | 1,05 ~ 2,1 А (только для A/AB, встроенный потенциометр) |
| Номинальная мощность | 75,6 Вт |
| Пульсации и шум | 250 мВп-п (макс.) |
| Точность установки выходного напряжения | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Диапазон регулировки выходного напряжения | 32,4 ~ 39,6 В (только для A/AB, встроенный потенциометр) |
| Время запуска и нарастания | 500 мс / 100 мс (115 В AC, 230 В AC) |
| Время удержания | 10 мс (230 В AC), 10 мс (115 В AC) при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 100 ~ 305 В AC; 142 ~ 431 В DC |
| Частота входного напряжения | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 (115 В AC), PF ≥ 0,95 (230 В AC), PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Коэффициент гармоник | THD < 20% (при нагрузке ≥ 50% для 115/230 В; при нагрузке ≥ 75% для 277 В) |
| КПД (тип.) | 89% |
| Входной ток AC | 0,7 А (115 В AC) / 0,45 А (230 В AC) / 0,38 А (277 В AC) |
| Пусковой ток (тип.) | 50 А (twidth = 350 мкс, измерение при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление без нагрузки | < 0,5 Вт (для типов Blank/A/Dx/D2) |
| Потребление в режиме ожидания | < 0,5 Вт (для типов B/AB/DA) |
| Макс. число БП на автомате 16 А | 5 шт. (тип B) / 8 шт. (тип C) при 230 В AC |
Диммирование (вариант AB: 3-в-1)
| Методы диммирования | 0 ~ 10 В DC; PWM 10 В (100 Гц ~ 3 кГц); резистивное управление |
| Источник тока цепи диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | Около 8%; при 0% < Iвых < 8% выходной ток не нормируется |
| Выключение по диммированию | Выходной ток может снижаться до 0% при ~0 кОм или 0 В DC, либо PWM 10 В с 0% скважностью |
| Требование по подключению | Не соединять DIM- с Vo- |
Защитные функции
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность и изоляция
| Электрическая прочность изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС и нормативные соответствия
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсная помеха линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности | UL8750 (тип «HL»); CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40 ~ +85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60°C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
| Среднее время наработки на отказ (MTBF) | 3451,7 тыс. ч (мин., Telcordia SR-332); 331,3 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и монтаж
| Габариты (Д×Ш×В) | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 13,4 кг; 0,67 CUFT |
| Рекомендованная ориентация монтажа | Горизонтальная (согласно схеме рекомендуемого направления) |
Подключение (по цветам проводов)
| Вход AC | L — коричневый; N — синий |
| Выход DC | Vo+ — красный; Vo- — черный |
| Диммирование (AB) | DIM+ — фиолетовый; DIM- — розовый |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методы питания светодиодного модуля приведены в разделе о способах управления (режим постоянного тока/постоянного напряжения).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск по выходному напряжению включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низких входных напряжениях может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент для применения в составе конечного оборудования; характеристики ЭМС зависят от установки, производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС на всей системе.
- Заявленный ресурс >50 000 часов достижим при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки более 2000 м: 3,5°C/1000 м для исполнений без вентилятора.
- Перед применением следует учитывать рекомендации руководства по установке и требования по обеспечению IP влагозащиты.
- Для вариантов A/AB при встроенной установке необходимо учитывать требования соответствия применению Type HL.
- Рекомендация по PE: подключать корпус к защитному заземлению для обеспечения ЭМС и безопасной эксплуатации.
