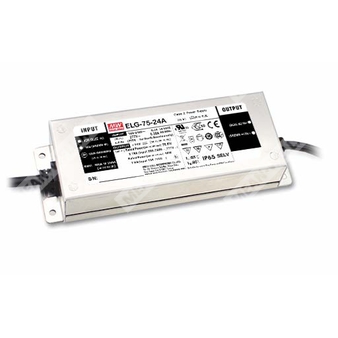

ELG-75-42A-3Y - AC/DC драйвер (источник питания) для светодиодных нагрузок с комбинированной стабилизацией напряжения и тока.
Идентификация и назначение
Серия: MEAN WELL ELG-75
Назначение: питание светодиодных модулей/светильников в режиме постоянного напряжения (CV) и/или постоянного тока (CC) в зависимости от области нагрузки; исполнение для внутренней и наружной установки, металлический корпус, активный корректор коэффициента мощности (PFC).
Расшифровка партномера ELG-75-42A-3Y
- ELG — семейство LED драйверов.
- 75 — номинальная мощность семейства (класс 48–75 Вт; для модели 42 В заявлена мощность до 75,6 Вт при 200–305 VAC).
- 42 — номинальное выходное напряжение 42 VDC.
- A — исполнение с регулировкой выходного напряжения и выходного тока встроенным потенциометром; класс защиты IP65.
- 3Y — вариант входного подключения 3-проводный (L/N/PE) для стандартной модели.
Ключевые особенности
- Выход: режимы постоянного напряжения + постоянного тока (двухрежимный источник).
- Металлический корпус с функциональным заземлением; рекомендуется подключение корпуса к PE для обеспечения ЭМС и безопасности.
- Встроенный активный PFC.
- Класс 2 (Class 2) источник питания.
- Защиты: короткое замыкание, перегрузка/перегрузка по току, перенапряжение, перегрев.
- Степень защиты: для исполнения A — IP65.
Параметры выхода (модель ELG-75-42, применимо к ELG-75-42A-3Y)
| Номинальное выходное напряжение |
42 VDC |
| Диапазон выходного напряжения (рабочий) |
21…42 V |
| Область стабилизации тока (диапазон напряжения CC) |
47…54 V |
| Номинальный ток (регулируемый диапазон) |
0,9…1,8 A |
| Номинальная мощность |
75,6 W (при входе 200…305 VAC); 60 W (при входе 100…180 VAC) |
| Пульсации и шум (макс.) |
250 mVp-p |
| Допуск выходного напряжения |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время запуска/нарастания |
500 ms / 100 ms (тип.) |
| Время удержания (тип.) |
10 ms / 230 VAC; 10 ms / 115 VAC (при полной нагрузке) |
Регулировки (для исполнения A)
| Регулировка выходного напряжения |
Да, встроенным потенциометром (исполнения A/AB) |
| Регулировка выходного тока |
Да, встроенным потенциометром (исполнения A/AB) |
Входные параметры
| Диапазон входного напряжения |
100…305 VAC; 142…431 VDC |
| Диапазон частоты сети |
47…63 Hz |
| Коэффициент мощности |
PF ≥ 0,97 / 115 VAC; PF ≥ 0,95 / 230 VAC; PF ≥ 0,92 / 277 VAC (при полной нагрузке) |
| Коэффициент гармоник тока |
THD < 20% (при нагрузке ≥50% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| КПД (тип.) |
90% |
| Входной ток AC |
0,7 A / 115 VAC; 0,45 A / 230 VAC; 0,38 A / 277 VAC |
| Пусковой ток (тип.) |
50 A (twidth=350 μs, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки |
< 0,75 mA / 277 VAC |
| Потребление без нагрузки / в ожидании |
< 0,5 W (для типов Blank / A / Dx / D2) |
Подключение (вариант 3Y)
| Тип входного подключения |
3-проводный: AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый) |
| Выходные провода |
Vo+ (красный), Vo- (чёрный) |
Защиты
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
95…108% (типовой уровень срабатывания для серии); ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Максимальная температура корпуса |
Tcase = +85°C |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции |
Вход–выход: 3,75 kVAC; вход–корпус (FG): 2,0 kVAC; выход–корпус (FG): 1,5 kVAC |
| Сопротивление изоляции |
100 MΩ / 500 VDC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС (сводно)
| ЭМС, помехоэмиссия |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС, помехоустойчивость |
BS EN/EN61000-4-2/3/4/5/6/8/11; BS EN/EN61547 (уровень light industry); грозоимпульсная стойкость: Line–Earth 6 kV, Line–Line 4 kV; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса |
Tcase = −40…+85°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10…500 Hz, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
| MTBF |
3451,7 тыс. ч (мин.) Telcordia SR-332; 331,3 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Конструктивные данные
| Габаритные размеры (Д×Ш×В) |
180×63×35,5 мм |
| Масса |
0,8 кг |
| Степень защиты (для типа A) |
IP65 |
| Охлаждение |
Естественная конвекция (без вентилятора) |
Стандарты безопасности (сводно)
| Безопасность |
UL8750 (Type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Примечания
- Если не указано иное, параметры измерены при входе 230 VAC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Метод работы с LED нагрузкой зависит от «области постоянного тока/постоянного напряжения»; см. раздел о методах питания LED модуля.
- Пульсации и шум измеряются при полосе 20 MHz с использованием 12-дюймовой витой пары, оконечной 0,1 μF и 47 μF, соединённых параллельно.
- Допуск выходного напряжения включает установочную погрешность, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой мощности; см. графики статической характеристики.
- Время запуска измеряется при первом «холодном» включении; циклы включения/выключения могут увеличить время запуска.
- Драйвер рассматривается как компонент конечного изделия; характеристики ЭМС зависят от полной установки, требуется повторная квалификация конечного устройства.
- Ожидаемый срок службы > 50 000 ч достигается при температуре корпуса (точка tc/TMP) около 70°C или ниже.
- Снижение допустимой температуры окружающей среды при установке выше 2000 м: 3,5°C/1000 м для безвентиляторных моделей (данная серия).
- Перед применением следует учитывать указания руководства по установке и требованиям к обеспечению IP защиты от воды.
- Для исполнения A/AB при встраивании требуется учитывать условия соответствия применению Type HL.
- Рекомендация по подключению: подключать корпус к PE для обеспечения полной ЭМС и безопасной эксплуатации.
