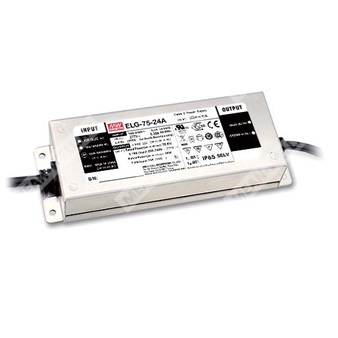

ELG-75-42A - AC/DC драйвер для питания светодиодных модулей с режимами стабилизации напряжения и тока (CV+CC).
Расшифровка партномера
| ELG | Серия светодиодных источников питания (AC/DC LED driver) в металлическом корпусе |
| 75 | Номинальная серия по мощности (класс 75 Вт) |
| 42 | Номинальное выходное напряжение: 42 В (модельный ряд 12/24/36/42/48 В) |
| A | Исполнение с регулировкой выходного напряжения и выходного тока встроенным потенциометром; степень защиты IP65 |
Назначение и режим работы
ELG-75-42A — светодиодный драйвер с двухрежимным выходом: стабилизация напряжения (CV) и стабилизация тока (CC). Изделие может работать:
• в режиме постоянного тока (прямое питание светодиодов);
• в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
Ключевые особенности серии
- Выход CV+CC (стабилизация напряжения и тока).
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением.
- Класс 2 (Class 2) источник питания.
- Степень защиты: IP65 для исполнения A.
- Потребление без нагрузки: менее 0,5 Вт (для Blank/A/Dx/D2 типов).
Выходные параметры (модель ELG-75-42)
| Номинальное выходное напряжение | 42 В |
| Диапазон выходного напряжения (рабочий) | 21…42 В |
| Диапазон постоянного тока (номинализированный) | 0,9…1,8 А |
| Номинальный ток | 1,8 А |
| Номинальная мощность (примеч. 5) | 75,6 Вт |
| Пульсации и шум (макс.) | 250 мВ пик‑пик |
| Точность установки выходного напряжения (примеч. 4) | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Регулировки (исполнение A)
| Регулировка выходного напряжения | 37,8…46,2 В (только для A/AB; встроенный потенциометр) |
| Регулировка выходного тока | 0,9…1,8 А (только для A/AB; встроенный потенциометр) |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC / 142…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Коэффициент гармонических искажений | THD < 20% (при нагрузке ≥50% для 115/230 В; ≥75% для 277 В) |
| Пусковой ток (тип.) | 50 А (twidth=350 мкс, при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление без нагрузки | < 0,5 Вт (Blank / A / Dx / D2) |
Эффективность (тип.)
Временные параметры
| Время запуска / нарастания | 500 мс / 100 мс (115 В AC, 230 В AC) |
| Время удержания (тип.) | 10 мс при 230 В AC; 10 мс при 115 В AC (при полной нагрузке) |
Защиты
| Перегрузка по току | 95…108% (ограничение тока, автовосстановление после устранения неисправности) |
| Короткое замыкание | «Hiccup» режим, автовосстановление после устранения неисправности |
| Перенапряжение | 47…54 В; отключение выхода, восстановление после повторного включения питания |
| Перегрев | Отключение выхода, восстановление после повторного включения питания |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2,0 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм при 500 В DC, 25°C, 70% RH |
Электромагнитная совместимость
| Устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозовые импульсы: линия-земля 6 кВ, линия-линия 4 кВ; также EAC TP TC 020; KC KN15, KN61547 |
| Эмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; также GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса | Tcase = −40…+85°C |
| Макс. температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
Механические параметры
| Габариты (Д×Ш×В) | 180×63×35,5 мм |
| Масса | 0,8 кг |
Степень защиты и исполнение
| Степень защиты оболочки | IP65 (исполнение A) |
| Тип корпуса | Металлический корпус |
Проводники и подключение (типовое для серии)
| Входные провода | AC/L (коричневый), AC/N (синий) |
| Выходные провода | Vo+ (красный), Vo− (чёрный) |
| Тип ввода | Стандартно: 2-проводный вход; опция серии: 3Y (3-проводный вход для стандартной модели) |
Стандарты безопасности
| Соответствие стандартам | UL8750 (Type “HL”); CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Метод питания светодиодного модуля: см. раздел «Методы питания светодиодного модуля» (возможны режимы CC и CV).
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, подключенных параллельно.
- Допуск по выходному напряжению включает: разброс установки, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженных входных напряжениях может потребоваться снижение допустимой нагрузки; см. раздел «Статические характеристики».
- Время запуска измеряется при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие требованиям ЭМС для всей установки.
- Заявленный ресурс серии достигается при температуре корпуса (точка tc/TMP) около 70°C или ниже.
- Снижение допустимой температуры окружающей среды с высотой: для безвентиляторных моделей 3,5°C на 1000 м при высоте более 2000 м.
- Перед применением учитывать указания по установке и обеспечению степени защиты IP (см. руководство пользователя серии).
- Для исполнений A/AB необходимо учитывать встроенную регулировку при применении по классу Type HL.
