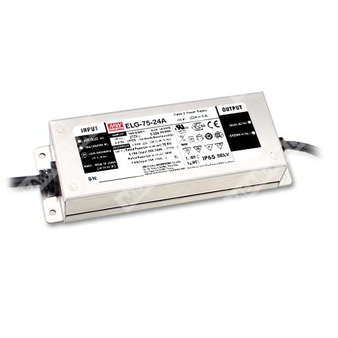

ELG-75-42B
нет на складе
ELG-75-42B - герметичный AC/DC драйвер светодиодов с выходом 42 В и 3‑в‑1 диммированием для управления светодиодными нагрузками.
Расшифровка партномера
ELG — серия LED драйверов.
75 — номинальный класс мощности 75 Вт (для модели 42 В: 75,6 Вт при 200–305 VAC).
42 — номинальное выходное напряжение 42 В DC.
B — исполнение с функцией диммирования «3 в 1» (0–10 В DC / 10 В PWM / сопротивление) и степенью защиты IP67.
Назначение и принцип работы
ELG-75-42B относится к источникам питания для светодиодных систем с двухрежимным выходом: постоянное напряжение и постоянный ток (CV+CC). Драйвер способен работать как в режиме стабилизации напряжения, так и в области стабилизации тока (ограничение тока в заданном диапазоне), что позволяет применять его для прямого питания светодиодных сборок или как источник постоянного напряжения для последующих DC/DC каскадов (в зависимости от схемы конечного устройства). Корпус металлический, с требованиями по защитному заземлению для обеспечения ЭМС и безопасности.
Ключевые особенности исполнения B
- Режимы выхода: постоянное напряжение + постоянный ток (CV+CC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс 2 (источник питания класса 2).
- Диммирование 3‑в‑1: 0–10 В DC, 10 В PWM (100 Гц…3 кГц), резистивное.
- Степень защиты: IP67 (для типа B).
- Защиты: короткое замыкание, перегрузка/переток, перенапряжение, перегрев.
- Работа при температуре корпуса Tcase до +85 °C.
Выходные параметры (DC)
| Параметр | Значение |
| Номинальное выходное напряжение | 42 В |
| Диапазон выходного напряжения (режим CV) | 21…42 В |
| Область стабилизации тока (область CC) | 47…54 В |
| Номинальный ток | 1,8 А |
| Диапазон регулировки тока | 0,9…1,8 А |
| Номинальная мощность | 75,6 Вт (при 200…305 VAC) 60 Вт (при 100…180 VAC) |
| Пульсации и шум (макс.) | 250 мВп-п |
| Точность выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Настройка выходного напряжения (подстроечником) | 37,8…46,2 В (только для типов A/AB) |
Входные параметры (AC/DC)
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 VAC / 142…431 VDC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (при полной нагрузке) | PF ≥ 0,95 при 230 VAC PF ≥ 0,97 при 115 VAC PF ≥ 0,92 при 277 VAC |
| Коэффициент гармонических искажений | THD < 20% (при нагрузке ≥ 50% для 115/230 VAC; ≥ 75% для 277 VAC) |
| Ток потребления (тип.) | 0,7 А при 115 VAC 0,45 А при 230 VAC 0,38 А при 277 VAC |
| Пусковой ток (тип.) | 50 А (ширина 350 мкс, измерено на 50% Iпик) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 VAC |
| Потребление без нагрузки / в ожидании | Потребление в ожидании < 0,5 Вт (для типа B) |
Функция диммирования (для ELG-75-42B)
| Параметр | Значение |
| Методы управления | 0…10 В DC (аналоговое) 10 В PWM (100 Гц…3 кГц) Резистивное (сопротивление между управляющими проводами) |
| Источник тока на входе диммирования (тип.) | 100 мкА |
| Минимальный уровень диммирования | Около 8% |
| Особенности на малых уровнях | При 0% |
| Отключение по диммированию | Выходной ток может снижаться до 0% при ~0 кОм или 0 В, либо при PWM 0% скважности |
| Требование по подключению | Не соединять управляющий «минус» (DIM-) с выходным «минусом» (Vo-) |
Защиты и устойчивость
| Функция | Реализация |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка/переток | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после переподключения питания |
| Перегрев | Отключение выходного напряжения, восстановление после переподключения питания |
Электрическая прочность изоляции
| Параметр | Значение |
| Испытательное напряжение: вход–выход | 3,75 кВ AC |
| Испытательное напряжение: вход–корпус (FG) | 2,0 кВ AC |
| Испытательное напряжение: выход–корпус (FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25 °C / 70% RH |
ЭМС и нормативы
| Раздел | Соответствие |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсные помехи: Линия–Земля 6 кВ, Линия–Линия 4 кВ |
| Безопасность | UL8750 (тип «HL»), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Условия эксплуатации и механические параметры
| Параметр | Значение |
| Степень защиты оболочки | IP67 (исполнение B) |
| Диапазон температуры корпуса при работе | Tcase = −40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Габаритные размеры (Д×Ш×В) | 180×63×35,5 мм |
Подключение и исполнение по проводам (тип B)
- Вход AC: AC/L (коричневый), AC/N (синий).
- Выход DC: Vo+ (красный), Vo- (черный).
- Диммирование: DIM+ (фиолетовый), DIM- (розовый).
- Требование: корпус подключать к защитному заземлению (PE) для обеспечения ЭМС и безопасной эксплуатации.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Методику выбора режима/подключения LED нагрузки следует определять по разделу «Способы питания светодиодного модуля».
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении может требоваться снижение допустимой нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом «холодном» старте; циклы включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, поэтому производитель конечного изделия должен повторно подтвердить соответствие ЭМС на уровне всей установки.
- Типовой ресурс >50 000 часов достигается при температуре корпуса (контрольная точка tc/TMP) около 70 °C или ниже.
- Для высот эксплуатации свыше 2000 м: температурное снижение допустимой нагрузки 3,5 °C на 1000 м (для безвентиляторных моделей).
- Перед применением учитывать указания руководства по монтажу и условиям реализации влагозащиты.
- Для исполнений A/AB требуется учитывать особенности встраивания для соответствия применению Type HL.
