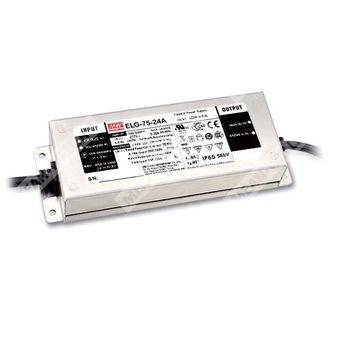

ELG-75-48A - герметичный AC/DC источник питания (LED-драйвер) с выходом 48 В и режимами стабилизации напряжения и тока.
Расшифровка партномера
ELG — серия LED-драйверов в металлическом корпусе (герметичное исполнение).
75 — номинальный класс мощности 75 Вт (для 48 В модели: 76,8 Вт при 200–305 VAC).
48 — номинальное выходное напряжение 48 В DC.
A — исполнение с регулировкой выходного напряжения и выходного тока встроенными подстроечными резисторами; степень защиты IP65.
Назначение и режимы работы
- AC/DC LED-драйвер с двойным режимом: стабилизация напряжения (CV) и стабилизация тока (CC) в заданной области.
- Возможна работа как в режиме постоянного тока (прямое питание светодиодной нагрузки), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
- Корпус металлический, функциональное заземление корпуса (FG/PE) для требований ЭМС и безопасности.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Поддержка применений Type “HL” (указано для серии).
Выходные параметры (модель ELG-75-48, исполнение A)
| Номинальное выходное напряжение | 48 В DC |
| Диапазон выходного напряжения (основной) | 24–48 В |
| Диапазон регулировки выходного напряжения (A/AB) | 43,2–52,8 В |
| Номинальный ток | 1,6 А |
| Диапазон регулировки выходного тока (A/AB) | 0,8–1,6 А |
| Область стабилизации тока (диапазон по напряжению) | 54–62 В |
| Номинальная мощность | 76,8 Вт |
| Пульсации и шум (макс.) | 250 мВ п-п |
| Точность установки напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска / нарастания | 500 мс / 100 мс (115 VAC, 230 VAC) |
| Время удержания (тип.) | 10 мс (230 VAC), 10 мс (115 VAC при полной нагрузке) |
Входные параметры
| Диапазон входного напряжения | 100–305 VAC |
| Диапазон входного напряжения (DC) | 142–431 VDC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥ 0,97 (115 VAC); PF ≥ 0,95 (230 VAC); PF ≥ 0,92 (277 VAC) |
| Коэффициент гармоник тока | THD < 20% (нагрузка ≥ 50% при 115/230 VAC; нагрузка ≥ 75% при 277 VAC) |
| Ток потребления AC | 0,7 А (115 VAC) / 0,45 А (230 VAC) / 0,38 А (277 VAC) |
| Пусковой ток (тип.) | 50 А (t=350 мкс, при 50% Iпик) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 VAC |
Энергопотребление и КПД
| КПД (тип.) | 90% |
| Потребление без нагрузки | < 0,5 Вт (для исполнений Blank / A / Dx / D2) |
Защиты
| Перегрузка по току | 95–108%: ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/FG) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH |
ЭМС и нормативы
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень для лёгкой промышленности); помехоустойчивость к импульсным перенапряжениям: Линия–Земля 6 кВ, Линия–Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности (серия) | UL8750 (Type “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1, 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = −40…+85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Наработка на отказ (MTBF) | 3451,7 тыс. ч (мин., Telcordia SR-332); 331,3 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные и монтажные данные
| Степень защиты оболочки (исполнение A) | IP65 |
| Габариты (Д×Ш×В) | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Подключение (типовое) | Вход: AC/L (коричневый), AC/N (синий). Выход: Vo+ (красный), Vo− (чёрный). Корпус: Protective Earth (рекомендовано подключение к PE). |
Примечания
- Все параметры, не оговорённые отдельно, измерены при 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методика выбора режима питания светодиодного модуля приведена в разделе о способах управления LED-модулем (график CV/CC и зона защиты «hiccup»).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с параллельными конденсаторами 0,1 мкФ и 47 мкФ на конце линии.
- Допуск по выходному напряжению включает: допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом «холодном» пуске; при повторных включениях/выключениях возможно увеличение времени запуска.
- Драйвер рассматривается как компонент в составе конечного оборудования; характеристики ЭМС зависят от монтажа, поэтому производитель конечного изделия должен повторно подтвердить соответствие ЭМС для полной установки.
- Типовой срок службы > 50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: для безвентиляторных моделей 3,5°C на каждые 1000 м при высоте более 2000 м.
- Для замечаний по установке и обеспечению водозащиты требуется руководство пользователя.
- Для исполнений A/AB необходимо учитывать требования при встроенном применении для соответствия Type HL.
