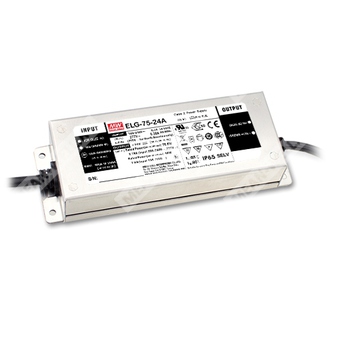

ELG-75-48A-3Y - светодиодный AC/DC источник питания для систем освещения с выходом 48 В, комбинированным режимом CV/CC и регулировкой выходных параметров.
Назначение
ELG-75-48A-3Y — промышленный светодиодный драйвер серии ELG-75 мощностью до 76,8 Вт, предназначенный для питания LED-нагрузок в режимах постоянного напряжения и постоянного тока. Модель рассчитана на питание от сети переменного тока широкого диапазона, имеет металлический корпус, встроенную коррекцию коэффициента мощности, функциональное заземление и исполнение с 3-проводным входом.
Расшифровка партномера
| Часть партномера | Значение |
| ELG | Серия светодиодных драйверов |
| 75 | Номинальная мощность серии 75 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| A | Исполнение с регулировкой выходного тока и выходного напряжения встроенными потенциометрами |
| 3Y | 3-проводный вход для стандартной модели |
| ELG-75-48A-3Y | Светодиодный драйвер 75 Вт, 48 В, тип A, 3-проводный вход |
Особенности
- Выходной режим постоянного напряжения и постоянного тока.
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность без нагрузки менее 0,5 Вт.
- Степень защиты IP65/IP67 в зависимости от исполнения серии; для типа A указано IP65.
- Регулировка выходного напряжения и выходного тока встроенными потенциометрами.
- Типовой ресурс работы свыше 50000 часов.
- Исполнение Type HL для применения в опасных зонах Class I, Division 2.
Области применения
- Светодиодное уличное освещение.
- Светодиодное архитектурное освещение.
- Светодиодное освещение промышленных помещений и ангаров.
- Светодиодные прожекторные системы.
- Применения в Class I, Division 2 hazardous location для исполнения Type HL.
Описание
Серия ELG-75 представляет собой AC/DC драйверы светодиодов мощностью 75 Вт с двойным режимом работы: постоянное напряжение и постоянный ток. Устройства работают от входного напряжения 100...305 В переменного тока и выпускаются в модификациях с номинальным выходным напряжением от 12 до 48 В. За счет КПД до 90% и безвентиляторного исполнения серия способна работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции. Металлический корпус и высокий уровень защиты от внешних воздействий позволяют использовать данные источники питания как внутри помещений, так и вне помещений. Для исполнения A предусмотрена локальная подстройка выходных параметров встроенными потенциометрами.
Выходные параметры
| Параметр | Значение для ELG-75-48A-3Y |
| Номинальное выходное напряжение | 48 В |
| Диапазон работы в режиме постоянного тока | 24...48 В |
| Номинальный выходной ток | 1,6 А |
| Номинальная выходная мощность при входе 200...305 В AC | 76,8 Вт |
| Номинальная выходная мощность при входе 100...180 В AC | 60 Вт |
| Пульсации и шум, максимум | 250 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 43,2...52,8 В |
| Диапазон регулировки выходного тока | 0,8...1,6 А |
| Точность установки выходного напряжения | ±2,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, типовое | 500 мс |
| Время нарастания, типовое | 100 мс при 115/230 В AC |
| Время удержания, типовое | 10 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100...305 В AC; 142...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности при полной нагрузке | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 50% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой | 90% |
| Входной ток | 0,7 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток, типовой | холодный старт 50 А, длительность 350 мкс, измерено на уровне 50% Ipeak при 230 В AC, по NEMA 410 |
| Максимальное количество блоков на автоматическом выключателе 16 А | 5 шт. для автомата типа B; 8 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребляемая мощность без нагрузки | менее 0,5 Вт |
| Тип входного подключения | 3-проводный вход |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95...108% от номинала, ограничение постоянным током, автоматическое восстановление после устранения перегрузки |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 54...62 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Максимальная температура корпуса | Tcase = +85 °C |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -40...+85 °C |
| Рабочая влажность | 20...95% RH без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP65 для типа A |
| Охлаждение | Естественная конвекция, без вентилятора |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 Type HL, CSA C22.2 No. 250.13-12, IEC/BS EN/EN/AS/NZS 61347-1, IEC/BS EN/EN/AS/NZS 61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, KC61347-1, KC61347-2-13 |
| Электромагнитная эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке не менее 50%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020, KC KN15, KN61547 |
| Электромагнитная устойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547; уровень light industry; стойкость к импульсным перенапряжениям линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Испытательное напряжение изоляции | вход-выход 3,75 кВ AC; вход-FG 2,0 кВ AC; выход-FG 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс источника | Class 2 power unit |
Конструктивное исполнение и подключение
| Параметр | Значение |
| Габаритные размеры | 180 x 63 x 35,5 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 13,4 кг; 0,67 куб. фута |
| Материал корпуса | Металл |
| Точка контроля температуры корпуса | tc |
| Монтажные отверстия | 4 отверстия диаметром 4,5 мм |
| Входные проводники | AC/L коричневый, AC/N синий, PE зелёный/жёлтый |
| Выходные проводники | Vo+ красный, Vo- чёрный |
| Входной кабель | SJOW 17AWG x 3C и H05RN-F 1,0 мм² |
| Выходной кабель | SJOW 17AWG x 2C и H05RN-F 1,0 мм² |
| Рекомендуемое монтажное положение | На плоской поверхности, в положении, указанном производителем для естественной конвекции |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 3451,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F | 331,3 тыс. ч минимум при 25 °C |
| Типовой срок службы | более 50000 ч при температуре tc около 70 °C или ниже |
Функциональные особенности исполнения A
| Параметр | Значение |
| Тип исполнения | A |
| IP-исполнение | IP65 |
| Регулировка выходного тока | Да, встроенным потенциометром |
| Регулировка выходного напряжения | Да, встроенным потенциометром |
| Диммирование 3 в 1 | Нет, не предусмотрено для типа A |
| DALI | Нет |
| Smart timer dimming | Нет |
Режим работы с LED-нагрузкой
Серия ELG-75 может работать либо в режиме постоянного тока для непосредственного питания светодиодных модулей, либо в режиме постоянного напряжения при использовании с дополнительным DC/DC преобразователем. Для исполнения 48 В область постоянного тока составляет 24...48 В. При превышении допустимого режима возникает ограничение или защита в соответствии с характеристикой драйвера.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Следует учитывать раздел, описывающий методы управления светодиодным модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного подключения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, линейную нестабильность и нестабильность по нагрузке.
- При низком входном напряжении может требоваться снижение выходной мощности.
- Время запуска измеряется при первом холодном старте. Повторное включение и выключение драйвера может увеличить время запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие всей системы.
- Серия обеспечивает типичный срок службы свыше 50000 часов при температуре корпуса, особенно в точке tc, около 70 °C или ниже.
- Для высоты эксплуатации более 2000 м требуется температурный дерейтинг: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания по монтажу и обеспечению влагозащиты.
- Для исполнения A и AB при встроенном применении необходимо учитывать соответствие требованиям Type HL.
- Для полного обеспечения ЭМС и безопасной эксплуатации корпус должен быть подключен к PE.
- По варианту входного подключения с PE следует обращаться к производителю.
