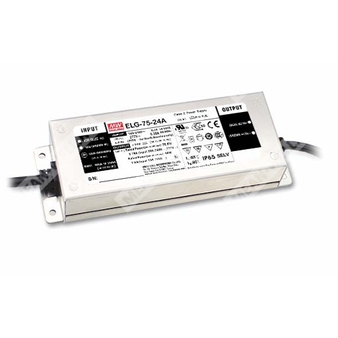

ELG-75-48B-3Y - AC/DC драйвер светодиодов постоянного напряжения с поддержкой режима ограничения тока и функцией диммирования.
Идентификация и назначение
Серия: ELG-75 (48–75 Вт, Constant Voltage + Constant Current LED Driver).
Общее назначение: питание светодиодных систем (уличное, архитектурное, для промышленных помещений/складов, прожекторное освещение); исполнение типа «HL» для применения в опасных (классифицированных) зонах Class I, Division 2.
Режимы работы выхода: постоянное напряжение + режим постоянного тока (ограничение тока в области Constant Current Region; возможна работа в режиме Constant Current как «direct drive» либо в режиме Constant Voltage с внешним DC/DC драйвером).
Расшифровка партномера ELG-75-48B-3Y
| Фрагмент |
Значение |
| ELG |
Серия драйверов светодиодов в металлическом корпусе, для внутренних/наружных установок |
| 75 |
Номинальная серия по мощности (класс 75 Вт) |
| 48 |
Номинальное выходное напряжение 48 В |
| B |
Исполнение с функцией диммирования «3 в 1» (0–10 В, 10 В PWM, сопротивление); степень защиты IP67 |
| 3Y |
Тип входной проводки: 3-проводный вход для стандартной модели (L/N/PE) |
Ключевые особенности
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс 2 (источник питания Class 2 power unit).
- Потребление без нагрузки/в ожидании: менее 0,5 Вт (для Blank/A/Dx/D2); для B/AB/DA — потребление в ожидании менее 0,5 Вт.
- Степень защиты корпуса: IP67/IP65 (для ELG-75-48B-3Y применимо IP67).
- Диапазон температуры корпуса (Tcase) для работы: от −40 до +85 °C.
Электрические параметры выхода (модель 48 В)
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Диапазон выходного напряжения (область постоянного тока) |
24–48 В |
| Область постоянного тока (Constant Current Region) |
43,2–52,8 В |
| Номинальный ток |
1,6 А |
| Диапазон регулировки тока |
0,8–1,6 А (регулируется только для A/AB-типа встроенным потенциометром; для B-типа не указан как регулируемый) |
| Номинальная мощность |
76,8 Вт |
| Пульсации и шум (макс.) |
250 мВ пик-пик |
| Допуск по выходному напряжению |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время запуска/нарастания |
500 мс / 100 мс (при 115 В AC, 230 В AC) |
| Время удержания (тип.) |
10 мс при 230 В AC; 10 мс при 115 В AC (при полной нагрузке) |
Функция диммирования (исполнение B)
Тип диммирования: «3 в 1» (dim-to-off) по входу между DIM+ и DIM-.
| Метод |
Параметры |
| Аналоговое управление |
0–10 В DC (аддитивный сигнал) |
| ШИМ-управление |
10 В PWM, диапазон частоты 100 Гц – 3 кГц |
| Резистивное управление |
Аддитивное сопротивление (диапазон значений приведён как «Short, 10k/N … 100k/N», где N — количество драйверов при синхронном диммировании) |
| Ток источника диммирования со стороны драйвера |
100 мкА (тип.) |
Ограничения/предупреждения по диммированию:
- Не соединять DIM- с Vo-.
- Минимальный уровень диммирования около 8%; при 0% < Iout < 8% выходной ток не нормируется.
- Выходной ток может снижаться до 0% при входе диммирования около 0 кОм или 0 В DC, либо при 10 В PWM с 0% коэффициентом заполнения.
- Рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами.
Входные электрические параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 В AC; 142–431 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) |
| Коэффициент гармонических искажений |
THD < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| Потребляемый ток (тип.) |
0,7 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток (тип.) |
50 А (ширина 350 мкс, измерение при 50% Iпик) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
| Макс. число блоков на автомате 16 А |
5 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 В AC |
| Потребление в ожидании (исполнения B/AB/DA) |
< 0,5 Вт |
Защиты и поведение при авариях
| Функция |
Реализация |
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
Ограничение тока, автоматическое восстановление после устранения неисправности; уровень 95–108% |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Максимальная температура корпуса |
Tcase = +85 °C |
Электрическая прочность изоляции
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
3,75 кВ AC |
| Испытательное напряжение изоляции вход-FG |
2,0 кВ AC |
| Испытательное напряжение изоляции выход-FG |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH (для I/P-O/P, I/P-FG, O/P-FG) |
ЭМС, стандарты безопасности и соответствие
| Раздел |
Параметры/соответствие |
| Устойчивость к помехам |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); помехоустойчивость к импульсным перенапряжениям: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Эмиссия помех |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No.250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
| Стандарты DALI |
IEC62386-101,102 (207 по запросу) — только для DA-типа (к ELG-75-48B-3Y не относится) |
Условия эксплуатации и надежность
| Параметр |
Значение |
| Рабочая температура корпуса |
−40…+85 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) |
3451,7 тыс. часов (мин.), Telcordia SR-332 (Bellcore); 331,3 тыс. часов (мин.), MIL-HDBK-217F (25 °C) |
Механические данные, исполнение и подключение
| Параметр |
Значение |
| Габариты (Д×Ш×В) |
180×63×35,5 мм |
| Масса |
0,8 кг |
| Степень защиты |
IP67 (для типа B) |
| Схема подключения входа (исполнение 3Y) |
AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый) |
| Проводники диммирования (для B-типа) |
DIM+ (фиолетовый), DIM- (розовый) |
| Выходные проводники |
Vo+ (красный), Vo- (чёрный) |
| Кабели (по механическому чертежу серии) |
Для силовых линий: SJOW 17AWG×2C и H05RN-F 1,0 мм² (указано в чертежах серии); для линий диммирования: UL2517 20AWG×2C |
| Контрольная точка температуры корпуса |
tc (указана на чертеже); максимальная температура корпуса контролируется по tc |
Примечания
- Если параметр явно не указан, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля» для выбора режима работы (постоянный ток/постоянное напряжение).
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, включенных параллельно на конце линии.
- Допуск по выходному напряжению включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. график статической характеристики.
- Время запуска измеряется при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС на уровне полной установки.
- Серия достигает типовой ожидаемой наработки более 50 000 часов при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- При высоте установки более 2000 м: снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением следует учитывать требования руководства по установке и условия обеспечения степени влагозащиты.
- Для типов A/AB при встраивании требуется учитывать условия соответствия применению типа HL.
- Подключение корпуса к PE требуется для полного обеспечения требований по ЭМС и безопасной эксплуатации.
- Опция входной проводки с PE — по согласованию с производителем (в документе указано как необходимость обращения к MEAN WELL).
