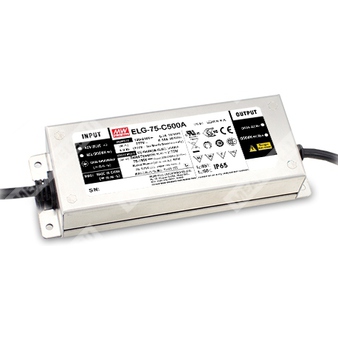

ELG-75-C1050A-3Y
ELG-75-C1050A-3Y - светодиодный AC/DC драйвер постоянного тока для прямого питания LED-модулей с высокой выходной мощностью.
Идентификация и расшифровка партномера
Партномер: ELG-75-C1050A-3Y
- ELG — серия источников питания (LED драйвер).
- 75 — номинальная выходная мощность семейства (60–75 Вт, в зависимости от входного напряжения).
- C — режим стабилизации тока (Constant Current) с высоковольтным выходом.
- 1050 — номинальный выходной ток 1050 мА.
- A — исполнение с регулировкой выходного тока встроенным потенциометром; уровень защиты корпуса IP65.
- 3Y — вариант входного подключения с 3 проводами: L/N/PE (с защитным проводником).
Назначение и функциональные особенности
- Работа в режиме постоянного тока для прямого питания светодиодов.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением.
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Работа при свободной конвекции (без вентилятора).
Выход (OUTPUT) — параметры модели ELG-75-C1050
| Номинальный выходной ток | 1050 мА |
| Диапазон регулировки выходного тока | 525 ~ 1050 мА (для A/AB-исполнений, встроенный потенциометр) |
| Область стабилизации тока (диапазон выходного напряжения) | 35 ~ 71 В |
| Максимальное напряжение холостого хода | 78 В |
| Номинальная выходная мощность при 200 ~ 305 VAC | 74,55 Вт |
| Номинальная выходная мощность при 100 ~ 180 VAC | 59,85 Вт |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность стабилизации тока | ±5,0% |
| Время запуска | 500 мс / 115 VAC, 230 VAC |
Вход (INPUT) — электрические параметры
| Диапазон входного напряжения | 100 ~ 305 VAC; 142 ~ 431 VDC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 VAC; PF ≥ 0,95 / 230 VAC; PF ≥ 0,92 / 277 VAC (при полной нагрузке) |
| Полные гармонические искажения | THD < 20% (при нагрузке ≥50% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| Потребляемый ток (тип.) | 0,7 A / 115 VAC; 0,45 A / 230 VAC; 0,38 A / 277 VAC |
| Пусковой ток (тип.) | 50 A (twidth=350 мкс, измерено при 50% Ipeak) / 230 VAC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА / 277 VAC |
| Потребление без нагрузки / ожидание | < 0,5 Вт (для типов Blank / A / Dx / D2) |
Эффективность и энергопоказатели
| КПД (тип.) | 90% (для модели ELG-75-C1050) |
Защиты (PROTECTION)
| Короткое замыкание | режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 80 ~ 100 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (independent), BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для 700A/700B/700DA/1050A only); IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 approved |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 VDC / 25°C / 70% RH |
| ЭМС — помехоэмиссия | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС — устойчивость к помехам | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; устойчивость к импульсным перенапряжениям: Линия–Земля 6 кВ, Линия–Линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Окружающая среда и надежность
| Рабочая температура корпуса (Tcase) | -40 ~ +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| MTBF | 3523,7 тыс. часов (мин.) Telcordia SR-332; 305,3 тыс. часов (мин.) MIL-HDBK-217F (25°C) |
Механические данные и подключение
| Габаритные размеры (Д×Ш×В) | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Исполнение входа (3Y) | 3-проводный вход: AC/L (коричневый), AC/N (синий), PE (зелено/желтый) |
| Подключение выхода | Vo+ (коричневый), Vo- (синий) |
Степень защиты
| Класс защиты оболочки | IP65 (для исполнения A) |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методы питания LED-модуля: источник работает в режиме постоянного тока для прямого питания светодиодов.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; производитель конечного оборудования должен повторно квалифицировать соответствие ЭМС для полной установки.
- Типичный ресурс >50 000 часов достигается при температуре корпуса (точка tc/TMP) около 80°C или ниже.
- Для высоты эксплуатации свыше 2000 м: снижение допустимой температуры окружающей среды 3,5°C на каждые 1000 м для безвентиляторных моделей.
- Для выполнения требований актуального регламента ErP данный источник питания для светильников допускается применять только за выключателем, без постоянного подключения к сети.
- Для исполнения 3Y: рекомендуется подключать корпус к PE для полного выполнения требований ЭМС и безопасной эксплуатации.
