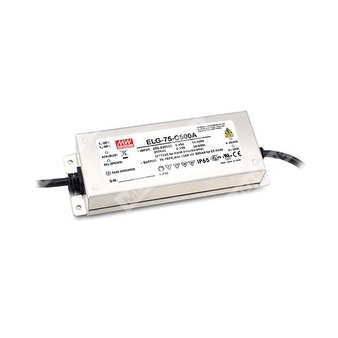

ELG-75-C1050A - AC/DC драйвер светодиодов постоянного тока 1050 мА для прямого питания LED-модулей.
Расшифровка партномера
- ELG — серия источников питания/драйверов для LED освещения.
- 75 — номинальная выходная мощность класса 60…75 Вт (в зависимости от входного напряжения).
- C — режим стабилизации выходного тока (Constant Current, постоянный ток).
- 1050 — номинальный выходной ток 1050 мА.
- A — исполнение с регулировкой выходного тока встроенным потенциометром; степень защиты корпуса IP65.
Ключевые особенности и функциональные возможности
- Выход в режиме постоянного тока для непосредственного питания светодиодов.
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением (FG).
- Степень защиты: IP65 (исполнение A).
- Работа при температуре корпуса до +85°C при естественной конвекции.
- Потребление без нагрузки/в ожидании: <0,5 Вт (для типов Blank/A/Dx/D2).
Выходные параметры (OUTPUT) — ELG-75-C1050A
| Номинальный выходной ток | 1050 мА |
| Диапазон регулировки тока | 525…1050 мА (только для типов A/AB) |
| Номинальная выходная мощность (при 200…305 В AC) | 74,55 Вт |
| Номинальная выходная мощность (при 100…180 В AC) | 59,85 Вт |
| Диапазон выходного напряжения в области стабилизации тока | 35…71 В |
| Диапазон напряжения (тип.) | 80…100 В |
| Максимальное напряжение холостого хода | 78 В |
| Допуск по току | ±5,0% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Время установления | 500 мс при 115 В AC / 230 В AC |
Входные параметры (INPUT)
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,97 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармонических искажений тока | THD<20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Ток потребления (тип.) | 0,7 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток (тип.) | 50 А (twidth=350 мкс при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки / в ожидании | <0,5 Вт (для типов Blank / A / Dx / D2) |
Эффективность и энергетические показатели
| КПД (тип.) | 90% (для модели 1050 мА) |
Защиты (PROTECTION)
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 80…100 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Безопасность и электромагнитная совместимость (SAFETY & EMC)
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (independent), BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
| ЭМС (излучение) |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547 (уровень light industry); устойчивость к импульсным перенапряжениям: Line–Earth 6 кВ, Line–Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Температура корпуса (рабочая) | Tcase = -40…+85°C |
| Макс. температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
| Средняя наработка на отказ (MTBF) | 3523,7 тыс. ч (мин.) Telcordia SR-332; 305,3 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические данные и подключение
| Габариты (Д×Ш×В) | 180×63×35,5 мм |
| Масса | 0,8 кг |
| Корпус | Металлический, с функциональным заземлением (FG) |
| Степень защиты | IP65 (тип A) |
| Тип входной проводки | Стандартно 2-проводный вход (вариант 3Y: 3-проводный вход) |
Ограничения по автоматическим выключателям
| Максимальное число источников на автомат 16 A | 5 шт. (тип B) / 8 шт. (тип C) при 230 В AC |
Диммирование и управление (для серии; применимость к ELG-75-C1050A)
Исполнение A поддерживает регулировку выходного тока встроенным потенциометром. Функция «3 в 1» (0–10 В DC, 10 В PWM, резистор) относится к типам B/AB и к данному партномеру не относится.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел методики питания LED-модуля (работа в режиме постоянного тока).
- При низких входных напряжениях может требоваться снижение мощности; ориентироваться по статической характеристике.
- Время установления измерено при первом холодном пуске; при повторных включениях/выключениях возможно увеличение времени установления.
- Источник рассматривается как компонент конечного изделия; параметры ЭМС зависят от инсталляции, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной системы.
- Типичная наработка >50 000 ч достигается при температуре корпуса (точка tc/TMP) около 80°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки более 2000 м: 3,5°C на 1000 м (для безвентиляторных моделей).
- Перед использованием учитывать рекомендации руководства по применению и установке для обеспечения класса влагозащиты.
- Для соответствия актуальным требованиям ErP данный LED-источник может применяться только после выключателя и не должен быть постоянно подключен к сети.
- Для исполнения A/AB необходимо учитывать особенности встраивания для соответствия применению типа HL.
