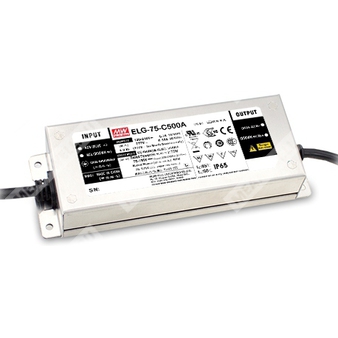

ELG-75-C1050DA-3Y - светодиодный AC/DC драйвер постоянного тока с управлением по DALI и расширенным входом 100–305 VAC.
Расшифровка партномера
| ELG |
Серия источников питания/драйверов светодиодов MEAN WELL |
| 75 |
Номинальный класс выходной мощности 60–75 Вт (в зависимости от входного напряжения и модели) |
| C |
Режим стабилизации выходного тока (драйвер постоянного тока) |
| 1050 |
Номинальный выходной ток 1050 мА |
| DA |
Исполнение с интерфейсом DALI |
| -3Y |
Вариант входного подключения: 3-проводной вход (L, N, PE) для стандартной модели |
Назначение и функциональные особенности
- Стабилизация выходного тока для непосредственного питания светодиодных модулей (режим постоянного тока).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус с функциональным заземлением (рекомендуется подключение корпуса к PE).
- Степень защиты корпуса: IP67 (для DA-типа).
- Безвентиляторное исполнение, работа при конвективном охлаждении.
- Вариант управления: DALI (интерфейс на первичной стороне).
Выход (OUTPUT) — параметры модели ELG-75-C1050 (для исполнения DA-3Y)
| Номинальный выходной ток |
1050 мА |
| Диапазон регулировки выходного тока |
525–1050 мА (регулировка доступна только для A/AB-типа; для DA не заявлено) |
| Номинальная мощность (при 200–305 VAC) |
74,55 Вт |
| Номинальная мощность (при 100–180 VAC) |
59,85 Вт |
| Диапазон выходного напряжения в области стабилизации тока |
35–71 В |
| Максимальное выходное напряжение холостого хода |
78 В |
| Допуск по току |
±5,0% |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Время запуска |
500 мс / 115 VAC, 230 VAC |
Вход (INPUT)
| Диапазон входного напряжения |
100–305 VAC (142–431 VDC) |
| Частота сети |
47–63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,97 / 115 VAC; PF ≥ 0,95 / 230 VAC; PF ≥ 0,92 / 277 VAC (при полной нагрузке) |
| Коэффициент гармоник тока (THD) |
< 20% (при нагрузке ≥ 50% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| КПД (тип.) |
90% (для ELG-75-C1050) |
| Потребляемый ток (тип.) |
0,7 A / 115 VAC; 0,45 A / 230 VAC; 0,38 A / 277 VAC |
| Пусковой ток (тип.) |
50 A (twidth = 350 мкс, измерено при 50% Ipeak) / 230 VAC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 VAC |
| Потребление без нагрузки/в ожидании |
< 0,5 Вт (для DA-типа указано «Standby power consumption <0.5W») |
| Макс. число БП на автомате 16 A |
5 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 VAC |
Управление и диммирование
| Интерфейс управления |
DALI (первичная сторона; подключение между DA+ и DA-) |
| Адресация/группы DALI |
16 групп и 64 адреса |
| Первый шаг диммирования |
фиксирован на уровне 8% выхода |
| Стандарты DALI |
соответствие IEC 62386-101, 102; (207 — по запросу) для DA-типа |
Защиты (PROTECTION)
| Короткое замыкание |
«Hiccup» режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
80–100 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
отключение выходного напряжения, восстановление после повторного включения питания |
Безопасность и электромагнитная совместимость (SAFETY & EMC)
| Стандарты безопасности |
UL8750 (type “HL”), CSA C22.2 No.250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для 700A/700B/700DA/1050A only); IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
| Стойкость изоляции (испытательное напряжение) |
I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 VDC / 25°C / 70% RH |
| ЭМС — помехоэмиссия |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС — устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); помехоустойчивость к импульсным перенапряжениям: Line–Earth 6 кВ, Line–Line 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надёжность (ENVIRONMENT / OTHERS)
| Рабочая температура корпуса |
Tcase = −40…+85°C |
| Макс. температура корпуса |
Tcase = +85°C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80°C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибростойкость |
10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| MTBF |
3523,7 тыс. ч (мин., Telcordia SR-332); 305,3 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные данные
| Степень защиты |
IP67 (для DA-типа) |
| Габаритные размеры (Д×Ш×В) |
180 × 63 × 35,5 мм |
| Масса |
0,8 кг |
| Входное подключение (исполнение -3Y) |
3-проводной ввод: AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) |
Примечания
- Если параметр не оговорён отдельно, измерения выполнены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Режим работы — стабилизация тока; рекомендации по методам подключения светодиодных модулей приведены в разделе методов питания LED-модуля.
- При пониженном входном напряжении может потребоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом «холодном» старте; повторные включения/выключения могут увеличивать время запуска.
- ЭМС характеристики зависят от окончательной установки; производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС для полной системы.
- Типичная наработка более 50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 80°C или ниже.
- Дерейтинг по температуре окружающей среды при высоте более 2000 м: 3,5°C на каждые 1000 м (для безвентиляторных моделей).
- Для выполнения требований последних норм ErP данный источник питания может применяться только после выключателя и не должен быть постоянно подключён к сети.
- Подключить корпус к PE для полноценного обеспечения требований ЭМС и безопасной эксплуатации.
- По варианту входного подключения с PE следует обращаться к производителю.
