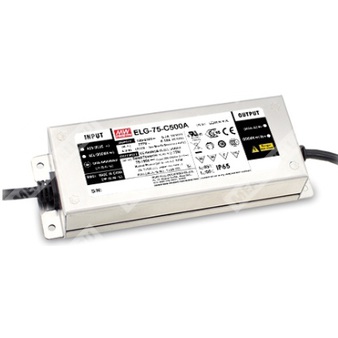

ELG-75-C350-3Y - драйвер (источник питания) светодиодов постоянного тока для прямого питания LED-цепочек.
Расшифровка партномера ELG-75-C350-3Y
- ELG — серия LED AC/DC драйверов в металлическом корпусе (fanless), с активной коррекцией коэффициента мощности.
- 75 — номинальный класс мощности серии: 60–75 Вт (в зависимости от входного напряжения).
- C — режим стабилизации тока (Constant Current).
- 350 — номинальный выходной ток: 350 мА.
- 3Y — исполнение с 3-проводным входом (L/N/PE) для стандартной модели.
Назначение и принцип работы
ELG-75-C350-3Y — герметичный LED-драйвер постоянного тока для прямого питания светодиодных модулей/линеек. Выход работает в режиме стабилизации тока; при выходе за рабочую область реализуются защитные режимы (в т.ч. «hiccup» при КЗ). Корпус металлический; для обеспечения ЭМС и безопасной эксплуатации требуется подключение корпуса к PE.
Ключевые особенности
- Выход постоянного тока (CC).
- Активная PFC.
- Широкий диапазон входа: 100–305 В AC (также указан эквивалент 142–431 В DC).
- Малое потребление без нагрузки/в ожидании: < 0,5 Вт (для исполнений Blank/A/Dx/D2).
- Защиты: КЗ, перенапряжение, перегрев.
- Эксплуатация при высокой температуре корпуса до +85 °C (Tcase).
Исполнение и степень защиты
В документе степень защиты IP привязана к типу исполнения (Blank/A/B/AB/DA/Dx/D2). Для варианта с суффиксом -3Y указан только тип входного подключения (3 провода). Параметр IP для ELG-75-C350-3Y в предоставленных данных однозначно не указан.
Электрические параметры выхода (OUTPUT)
| Модель |
ELG-75-C350 (исполнение -3Y: 3-проводный вход) |
| Номинальный ток |
350 мА |
| Диапазон регулировки тока |
175–350 мА (регулируется только для A/AB-типов встроенным потенциометром) |
| Область стабилизации тока |
107–214 В |
| Максимальное напряжение холостого хода |
224 В |
| Номинальная мощность (при 200–305 В AC) |
74,9 Вт |
| Номинальная мощность (при 100–180 В AC) |
59,85 Вт |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Точность установки тока |
±5,0% |
Электрические параметры входа (INPUT)
| Диапазон входного напряжения |
100–305 В AC; 142–431 В DC |
| Частота сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Полные гармонические искажения тока |
THD < 20% (нагрузка ≥ 50% для 115/230 В AC; нагрузка ≥ 75% для 277 В AC) |
| КПД (тип.) |
91% |
| Ток потребления (тип.) |
0,7 А (115 В AC); 0,45 А (230 В AC); 0,38 А (277 В AC) |
| Пусковой ток (тип.) |
50 А (twidth=350 мкс, измерено при 50% Ipeak) / 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
| Время запуска |
500 мс / 115 В AC, 230 В AC |
| Макс. число БП на автомате 16 А |
5 шт. (тип B) / 8 шт. (тип C) при 230 В AC |
| Потребление без нагрузки / в ожидании |
< 0,5 Вт (для Blank/A/Dx/D2-типов); для B/AB/DA — потребление в ожидании < 0,5 Вт |
Защиты (PROTECTION)
| Короткое замыкание |
«Hiccup mode», автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
225–260 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход–выход) |
3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) |
2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH (вход–выход, вход–корпус/земля, выход–корпус/земля) |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура корпуса |
Tcase = −40…+85 °C |
| Макс. температура корпуса |
Tcase = +85 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/1 цикл, в течение 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) |
3523,7 тыс. ч (мин.) Telcordia SR-332; 305,3 тыс. ч (мин.) MIL-HDBK-217F (25 °C) |
Габариты и масса
| Габаритные размеры (Д×Ш×В) |
180 × 63 × 35,5 мм |
| Масса |
0,8 кг |
Подключение и конструктив
- Вход (3Y, 3 провода): AC/L (коричневый), AC/N (синий), PE (зелёно/жёлтый).
- Выход: Vo+ (коричневый), Vo− (синий).
- Заземление корпуса: корпус должен быть подключен к PE для обеспечения ЭМС и безопасной эксплуатации.
- Длина проводов: 300 ± 20 мм (со стороны входа и выхода).
Соответствие стандартам (без детализации перечня)
| Безопасность |
UL8750 (тип HL), CSA C22.2 No.250.13-12; EN/IEC 61347-1, 61347-2-13; EN 62384 и др. (перечень приведён в документе) |
| ЭМС (излучение) |
EN 55015; EN 61000-3-2 Class C (при нагрузке ≥ 50%); EN 61000-3-3 и др. |
| ЭМС (устойчивость) |
EN 61000-4-2/3/4/5/6/8/11; EN 61547 (уровень «light industry», грозоимпульсы: L-PE 6 кВ, L-L 4 кВ) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания LED-модуля» для корректного выбора конфигурации нагрузки в области стабилизации тока.
- При низких входных напряжениях может требоваться снижение нагрузки (derating); ориентироваться по статическим характеристикам.
- Время запуска указано для первого холодного старта; при включении/выключении возможно увеличение времени запуска.
- Источник рассматривается как компонент в составе конечного оборудования; ЭМС конечного изделия должна быть подтверждена производителем конечного оборудования.
- Заявленный ресурс достигается при температуре корпуса (tc/TMP) порядка 80 °C или ниже.
- Для высоты установки более 2000 м требуется температурное снижение допустимой нагрузки: 3,5 °C на 1000 м для безвентиляторных исполнений.
- Для выполнения актуальных требований ErP данный LED-источник должен использоваться за выключателем и не быть постоянно подключённым к сети.
- Подключение корпуса к PE обязательно для полной ЭМС совместимости и безопасной эксплуатации.
