ELG-75-C350DA-3Y
нет на складе

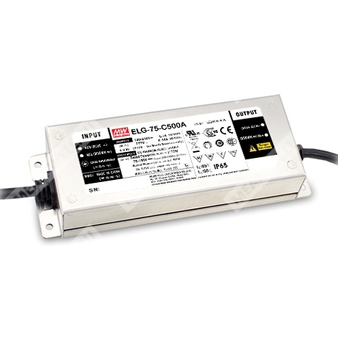

ELG-75-C350DA-3Y - драйвер (источник питания) для светодиодных модулей со стабилизацией выходного тока 350 мА и интерфейсом управления DALI.
Идентификация и расшифровка партномера
Партномер: ELG-75-C350DA-3Y
- ELG — серия источников питания для светодиодного освещения.
- 75 — номинальная выходная мощность семейства (класс 60–75 Вт; при низком входном напряжении возможна дерейтинг‑работа до ~60 Вт).
- C — режим стабилизации тока (Constant Current), высоковольтный выход.
- 350 — номинальный (заданный) выходной ток 350 мА.
- DA — исполнение с управлением по DALI.
- -3Y — вариант входного подключения: 3-проводный ввод (L, N, PE) для стандартной модели.
Назначение и общие сведения
- Драйвер предназначен для непосредственного питания светодиодов в режиме стабилизации тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус; предусмотрено функциональное заземление корпуса (PE) для требований ЭМС и безопасности.
- Степень защиты оболочки: IP67 (для исполнения DA).
- Охлаждение: естественная конвекция (без вентилятора).
Выходные параметры (OUTPUT) — ELG-75-C350DA-3Y
| Номинальный выходной ток | 350 мА |
| Номинальная выходная мощность | 74,9 Вт (при входе 200–305 VAC) 59,85 Вт (при входе 100–180 VAC) |
| Диапазон напряжения в области стабилизации тока | 107–214 В |
| Максимальное напряжение холостого хода | 224 В |
| Регулировка выходного тока | 175–350 мА (примечание: регулируется для типов A/AB; для DA в таблице указан диапазон модели) |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность (допуск) выходного тока | ±5,0% |
| Время запуска | 500 мс / 115 VAC, 230 VAC |
Входные параметры (INPUT)
| Диапазон входного напряжения | 100–305 VAC 142–431 VDC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 VAC PF ≥ 0,95 / 230 VAC PF ≥ 0,92 / 277 VAC (при полной нагрузке) |
| Полные гармонические искажения тока (THD) | < 20% (при нагрузке ≥ 50% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| Потребляемый ток сети (тип.) | 0,7 А / 115 VAC 0,45 А / 230 VAC 0,38 А / 277 VAC |
| Пусковой ток (тип.) | «Cold start» 50 А (twidth=350 мкс, измерено при 50% Ipeak) / 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 VAC |
| Потребление без нагрузки / в ожидании | дежурное потребление < 0,5 Вт для типов B/AB/DA |
| Макс. число БП на автомате 16 А | 5 шт. (автомат тип B) / 8 шт. (автомат тип C) при 230 VAC |
Эффективность
| КПД (тип.) | 91% (для модели 350 мА) |
Интерфейс управления (для исполнения DA)
| Тип управления | DALI (первичная сторона) |
| Подключение сигнала | между DA+ и DA- |
| Адресация/группы | 16 групп и 64 адреса |
| Первый шаг регулирования | фиксирован на уровне 8% выхода |
| Соответствие стандартам DALI | IEC 62386-101, 102; (207 — по запросу) для DA |
Защиты (PROTECTION)
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | отключение по выходному напряжению, восстановление после повторного включения питания порог: 225–260 В |
| Перегрев | отключение по выходному напряжению, восстановление после повторного включения питания |
Электрическая безопасность и изоляция
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-PE/корпус) | 2,0 кВ AC |
| Испытательное напряжение (выход-PE/корпус) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-PE, выход-PE) |
Стандарты соответствия (SAFETY & EMC)
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1, 61347-2-13 (independent), BS EN/EN62384; EAC TP TC 004; IP65 или IP67; GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547 (уровень «light industry»); грозозащита: линия-земля 6 кВ, линия-линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура корпуса (Tcase) | -40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| MTBF | 3523,7 тыс. часов (мин.), Telcordia SR-332 (Bellcore) 305,3 тыс. часов (мин.), MIL-HDBK-217F (25°C) |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Исполнение корпуса | CASE NO.: 243A |
| Степень защиты | IP67 |
| Ввод/вывод проводов (типовые обозначения цветов) | Вход (3Y): AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) Выход: Vo+ (коричневый), Vo- (синий) Управление DALI: DA+ и DA- (в документации показаны как *DIM+/DIM- для B-типа; для DA-типа используются DA+/DA-) |
Примечания
- Если параметр явно не указан, он измерен при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания светодиодного модуля — режим стабилизации тока; см. раздел о методах подключения светодиодного модуля.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться на статические характеристики.
- Время запуска измеряется при первом «холодном» старте; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент конечного изделия; ЭМС зависит от итогового монтажа, изготовитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Серия соответствует типовой ожидаемой наработке > 50 000 ч при температуре корпуса (особенно точки tc/TMP) около 80°C или ниже.
- Для высоты эксплуатации более 2000 м требуется дерейтинг по температуре окружающей среды: 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания может применяться только после выключателя и не должен быть постоянно подключён к сети.
