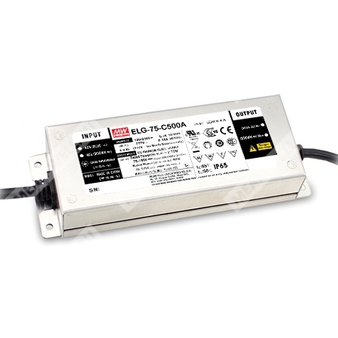

ELG-75-C500DA-3Y - светодиодный AC/DC драйвер (источник питания) постоянного тока 500 мА с управлением по DALI.
Расшифровка партномера
- ELG — серия светодиодных источников питания MEAN WELL
- 75 — номинальный класс мощности 75 Вт
- C — режим работы: стабилизация выходного тока (Constant Current Mode)
- 500 — номинальный выходной ток 500 мА
- DA — исполнение с интерфейсом управления DALI (соответствие IEC62386-101,102; (207 по запросу))
- 3Y — вариант входного подключения: 3-проводный вход (L, N, PE) для стандартной модели
Назначение и особенности
- Драйвер светодиодов с выходом в режиме постоянного тока для прямого питания LED-модулей.
- Широкий диапазон входного напряжения, встроенная активная коррекция коэффициента мощности (PFC).
- Корпус из металла с функциональным заземлением (рекомендуется подключение корпуса к PE для EMC и безопасной эксплуатации).
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Степень защиты корпуса: IP67 (для DA-типа по таблице вариантов исполнения).
Выходные параметры (OUTPUT)
| Модель | ELG-75-C500DA-3Y |
| Номинальный выходной ток | 500 мА |
| Номинальная выходная мощность | 75 Вт (при 200…305 VAC); 60 Вт (при 100…180 VAC) |
| Область стабилизации тока (диапазон выходного напряжения) | 75…150 В |
| Максимальное напряжение холостого хода | 158 В |
| Допуск по току | ±5,0% |
| Пульсации тока | не более 5,0% при номинальном токе |
Входные параметры (INPUT)
| Диапазон входного напряжения | 100…305 VAC (142…431 VDC) |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 VAC; PF ≥ 0,95 при 230 VAC; PF ≥ 0,92 при 277 VAC (при полной нагрузке) |
| Суммарные гармонические искажения тока (THD) | < 20% (при нагрузке ≥ 50% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| КПД (тип.) | 91% |
| Входной ток (тип.) | 0,7 A при 115 VAC; 0,45 A при 230 VAC; 0,38 A при 277 VAC |
| Пусковой ток (тип.) | 50 A (twidth = 350 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 VAC |
| Время запуска | 500 мс при 115/230 VAC |
| Макс. число БП на автомате 16 A | 5 шт. (тип B) / 8 шт. (тип C) при 230 VAC |
Потребление без нагрузки / в ожидании
| Потребление в ожидании | < 0,5 Вт (для типа B/AB/DA) |
Интерфейс управления DALI (для DA-типа)
| Стандарт DALI | Соответствие IEC62386-101, 102 (207 — по запросу) |
| Подключение | Сигнал DALI подключается между DA+ и DA- (первичная сторона) |
| Адресация/группы | 16 групп и 64 адреса |
| Первый шаг регулирования | фиксирован на уровне 8% выхода |
Защитные функции (PROTECTION)
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 225…260 В; отключение по выходному напряжению, восстановление после повторного включения питания |
| Перегрев | отключение по выходному напряжению, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH (вход–выход, вход–корпус, выход–корпус) |
Условия эксплуатации (ENVIRONMENT)
| Рабочая температура корпуса (Tcase) | -40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X,Y,Z |
| Дерейтинг по высоте | 3,5 °C на 1000 м (для безвентиляторных моделей) при высоте более 2000 м |
Соответствие требованиям по безопасности и ЭМС
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.13-12;
BS EN/EN/AS/NZS 61347-1, 61347-2-13 (independent), BS EN/EN62384;
EAC TP TC 004; BIS IS15885 (для 700A/700B/700DA/1050A); IP65 или IP67;
GB19510.1, GB19510.14; KC61347-1, KC61347-2-13
|
| ЭМС излучение |
BS EN/EN55015;
BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3;
GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547
|
| ЭМС устойчивость |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547 (уровень light industry);
грозоимпульс: Line–Earth 6 кВ, Line–Line 4 кВ; EAC TP TC 020; KC KN15, KN61547
|
Механические данные
| Габариты (Д×Ш×В) | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Исполнение корпуса | CASE NO.: 243A; металлический корпус с функциональным заземлением |
| Длина проводов | по 300 ± 20 мм (вход/выход) |
| 3Y (3-проводный вход) | AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) |
Степень защиты
| Класс защиты оболочки | IP67 (исполнение DA) |
Примечания
- Если параметр явно не указан, измерения выполнены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Область стабилизации тока и поведение при нагрузке — согласно разделу о методах питания LED-модулей.
- При низком входном напряжении может требоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент в составе конечного изделия; итоговое соответствие ЭМС должно подтверждаться на уровне полной установки.
- Перед применением учитывать рекомендации по установке и условиям обеспечения водозащиты (IP) согласно руководству пользователя.
- Для выполнения требований последних норм ErP для светильников данный источник питания допускается к применению только за выключателем (без постоянного подключения к сети).
